产品概述
本设备基于激光散射原理的数字式通用颗粒物浓度传感器，可连
续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒
物浓度分布，进而换算成为质量浓度。

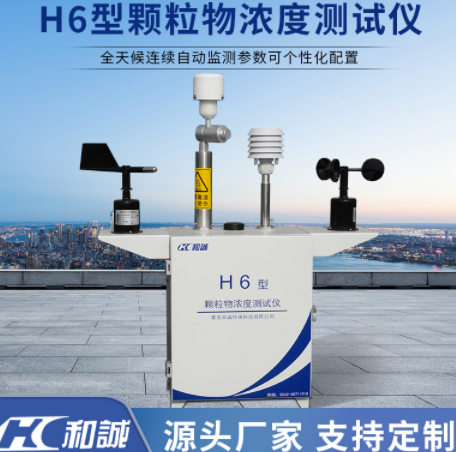

H6 型颗粒物浓度测试仪是全天候户外自动监控终端，它是由数
据采集平台和数据传输平台组成，数据采集平台可扩展多种传感器，
实现不同的空气污染物监测功能。具有触发喷淋功能。其采用钢质材
料，能够适应全天候复杂环境，具备电子兼容 A 级设计，以及 IP55
防尘、防溅水设计，功能完善、体积小巧、系统集成度高、坚固耐用，
可在各种复杂环境下可靠工作。设备带有机箱内部温度控制系统，可
工作在外部环境温度为（-30～50）℃，适用范围广。
工作原理
颗粒物浓度测试部件是一款数字式通用颗粒物浓度传感器，可
以用于获得单位体积内空气中 0.3～100 微米悬浮颗粒物个数，即颗
粒物浓度，并以数字接口形式输出，同时也可输出每种粒子的质量数
据。采用电子切割可同时测量 PM 2.5 、PM 10 等浓度数据。
传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒
物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时
间变化的曲线。微处理器采集数据后，通过傅立叶变换得到时域与频
域间的关系，随后经过一系列复杂算法得出颗粒物的等效粒径及单位
体积内不同粒径的颗粒物数量。
技术参数：
测量范围 | PM2.5：（0~10000）μg/m3 | 测量误差 | ±15% |
PM10：（0~10000）μg/m3 | 粒径 | PM2.5、PM10或TSP | |
采样流量 | 2L/min，精度±2.5%配旋风切割器 | 检测限 | 2μg/m3 |
分辨率 | 0.1μg/m3 | 进气口加热 | 进气管动态加热自动温湿度补偿 |
数据存储能力 | 长达一年 | USB接口 | 支持U盘数据导出 |
测量方法 | 光散＋DHS动态加热 | 故障报警 | 实时显示故障报警 |
远程数据查询 | 具备DTU模块，可远程查询仪器工作状态和实时测量数据 | ||
主机尺寸、重量、功耗
仪器尺寸 | 长×宽×高（mm）：300×200×420 |
重量 | 约9.5Kg |
功耗 | 约3.0±1 W |
可选配：
气象技术参数
温度 | 量程：-50～100℃ | 湿度 | 量程：0～*RH |
分辨率：0.1℃ | 分辨率：0.1%RH | ||
准确度：±0.5℃ | 准确度：±3%RH | ||
风速 | 量程：0～70m/s | 分辨率：0.1m/s | |
起动风速：≤0.8m/s | 准确度：±（0.3＋0.03V）m/s | ||
风向 | 测量范围：0～360° | 分辨率：1° | |
起动风速：≤0.5m/s | 准确度：±3° | ||
大气压 | 量程：10～1100hpa | ||
分辨率：0.1hpa | |||
准确度：±0.5hpa | |||
噪声技术参数
噪声 | IEC61672:2002 2级GB/T3785-2012 2级也可升级1级声级计 | 频率响应 | 31.5Hz～8kHz |
测量范围 | 30～130dB | ||
频率计权 | A、C、Z | ||
噪声传感器原理：高精度电容式自由场麦克风 | |||
• 可选配气象五参数测试仪；
• 可选配各种参数IP摄像头，保证夜间和视距拍摄要求，可自动抓拍，也可供用户实时查看；
• 现场实时数据显示：终端仪表5s显示一次数据；
• 选配数据服务平台可显示分钟、小时均值、日均值。报表分析功能，可生成日报表，月报表，年报表、趋势分析等功能。支持同屏多点位显示，支持移动终端数据查询，也可向显示终端推送数据；
• 安装方式多样，可根据现场情况选择：支架安装，挂杆安装等多种方式，任何一种安装方式均牢固可靠，可抵抗瞬间12级风力。
• 采用电子流量计测量流速，动态PID流量控制，长寿命采样动力系统，安静，高效；
• 选用工业级数据传输模块，数据传输稳定可靠；
• 系统采用多通道通信方式，在极端情况下实现通信，保证数据连续性；
• 模块化设计，模块之间采用高可靠性的CAN总线通信，采用汽车电子通信协议，保证系统稳定性；
主要特点：
• 模块化设计，配置任意组合，便于按需设定不同监测因子，适合大规模网格化布点；

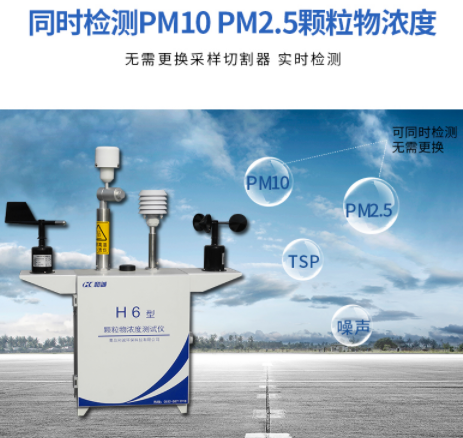

• 无需更换采样切割器，采用电子切割技术，即可同时测量PM10、PM2.5质量浓度；
• 电路采用工业级嵌入式处理器，可适合严苛室外环境，工作环境温度范围（-30~70）℃；
• 颗粒物采样采用动态加热（DHS）控制，去除水雾对测量数据影响；
