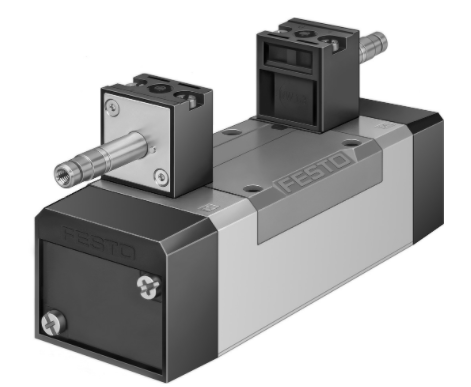

FESTO费斯托电磁阀MN1H-5/3G-D-1-C驱动方式说明
德国费斯托FEST0电磁阀的用途电磁阀用于液任体和气体管路的开关控制，是两位0控制。一 般用于小管酌控制。电动阀用于表体.气体和风系统管追介质流重的模拟重调节，是对控制。在大阀风系的波中也可以电的调曲两位开关控制。电话现只能用作开关量是助控制，只常用于小管通控制，常则于咖及以下信道，它上就很少了。电动网可以有X反馈信号，可以由0或以控制，比枝见于大管道和风阅等。1开关形式电斌阀通过驱动，只能开或关，开郑拗作时期您。电动阳的期二能集用电机， 开或关动作完成需要一定的时间模伙里的，可以做调节。2工作性质电话间-般流通系数很小， 面且工作压力差很小。
阀功能
三位五通中封式
驱动方式
电控
宽度
42 mm
标准标称流量
1200 l/min
工作气口
底座规格 1，符合 ISO 5599-1 标准
G1/4
工作电压
通过电磁线圈，须另外订购
工作压力
3 bar ... 10 bar
结构特点
活塞闸阀
复位类型
弹簧复位
c UL us - (OL)
海事分类
参见证书
防护等级
IP65
公称通径
8 mm
网格尺寸
43 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
ISO 5599-1
手控装置
通过附件锁定
按钮式
ISO 规范
156
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00991080
搭接
正重叠
关闭时间
44 ms
打开时间
20 ms
0 信号的*正向测试脉冲
3700 µs
信号为 1 的*负向测试脉冲
4600 µs
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
介质温度
-5 °C ... 50 °C
声压级
85 dB(A)
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
650 g
电气接口
通过 N1 型线圈，须另外订购
安装方式
底座上
带通孔
分气块 FR-8-1/8
