安全向导的组成

安全向导包括四个部分：

• 保护机密的 PLC 数据
• PG/PC 和 HMI 通信模式
• PLC 访问保护
• 概览

安全向导的版本要求

• 软件版本要求：博途及以上版本

• CPU 固件版本要求：V4.5 及以上版本

安全向导的组态步骤

使用 博途V17及以上版本新添加固件版本 V4.5 及以上 S7-1200 CPU 时，默认会跳出安全向导。可按照以下步骤进行安全向导的组态设置：

1. 添加固件版本 V4.5 及以上的 S7-1200 CPU

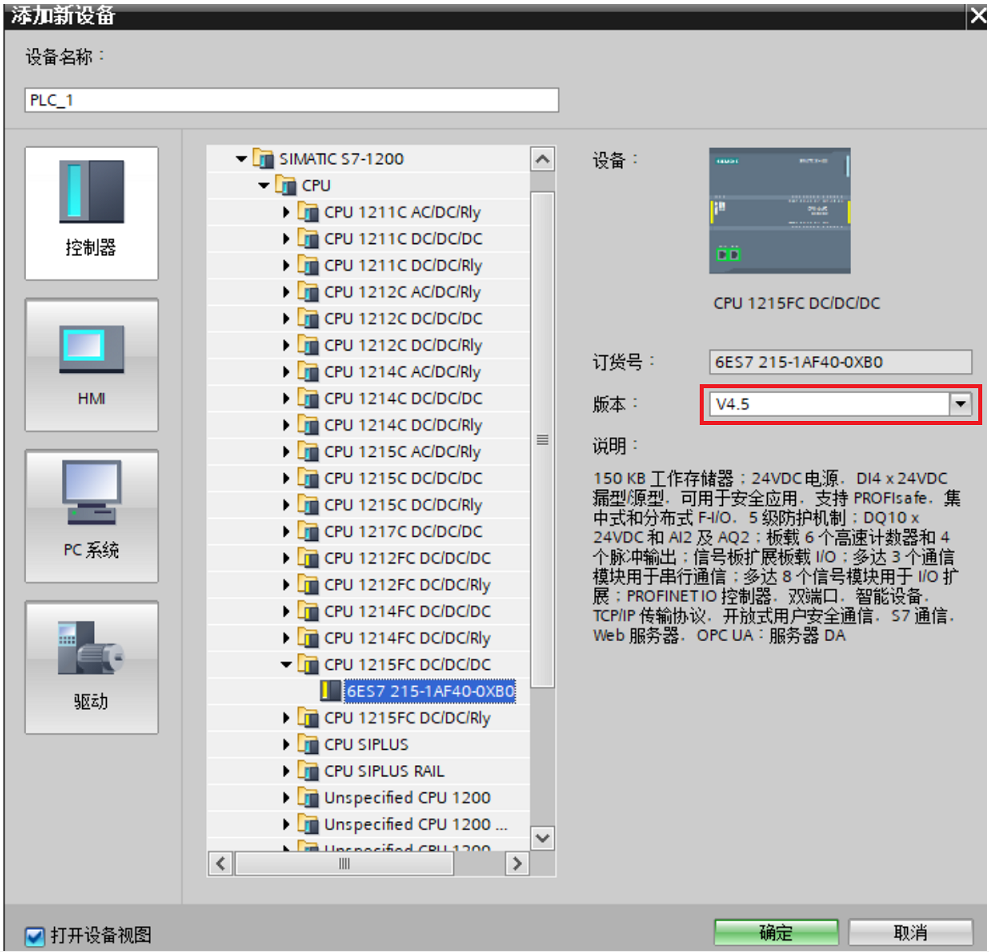

图 1 添加 CPU

2. 设置保护机密的 PLC 数据

（1）如图 2 所示，点击【设置】按钮，进入密码设置窗口

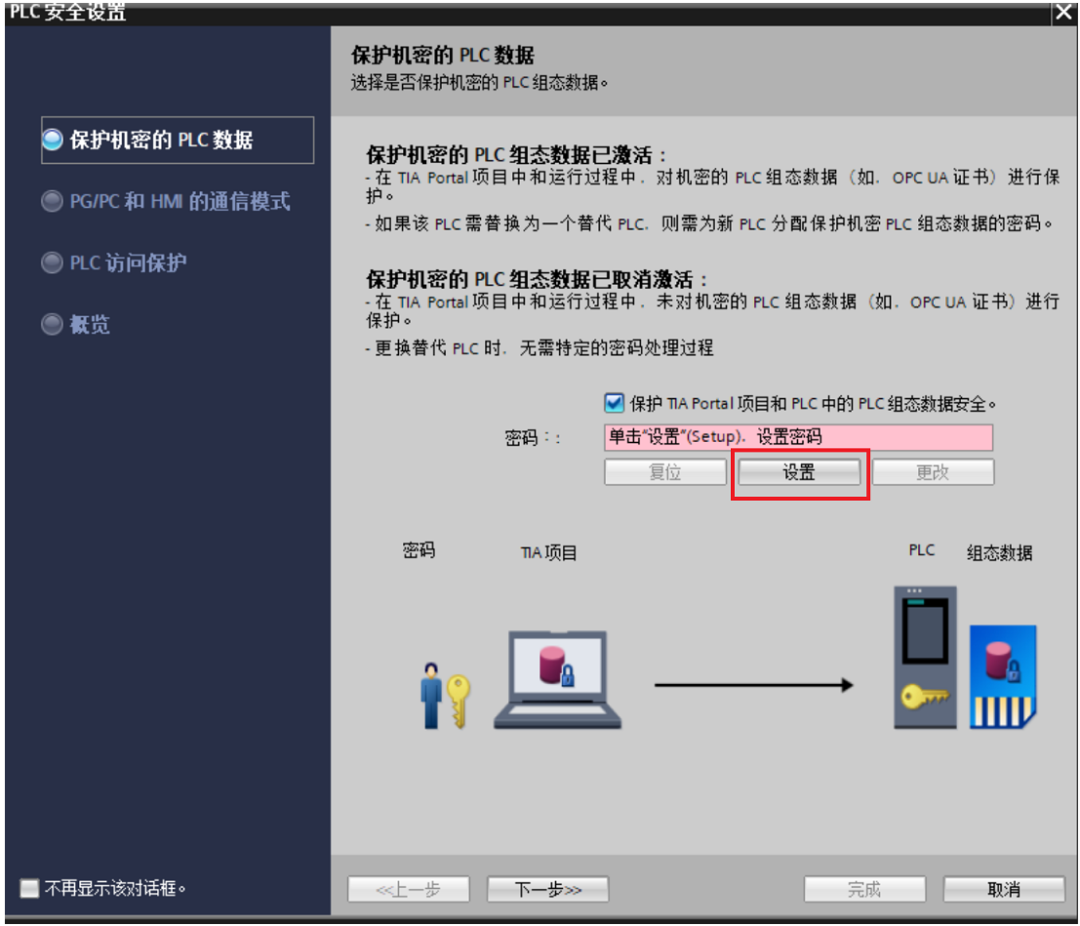

图 2 保护机密的 PLC 数据

（2）如图 3 所示，按照密码复杂性要求填写保护密码

默认的密码复杂性要求如下：

• *短密码长度：8
• 数字字符*小数目：1
• 特殊字符*小数目：0
• 至少一个大写字母和一个小写字母

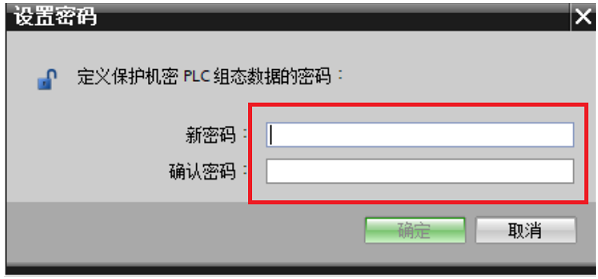

图 3 密码设置

注意：设置的密码有复杂性要求，密码的复杂性要求可从以下设置中查看修改

（3）如图 4 所示，在项目树中，导航至区域“安全设置 > 设置 > 密码策略” 区域。

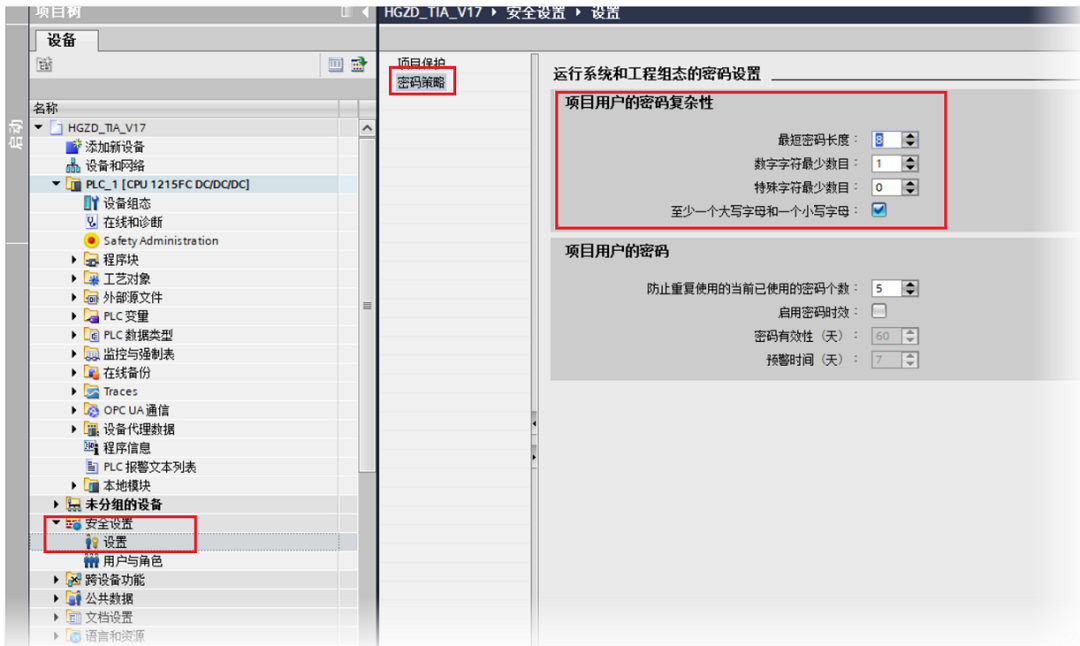

图 4 密码策略

3. 设置 PG/PC 和 HMI 的通讯方式

PG/PC 和 HMI 通信模式允许使用 PLC 通信证书来保护 CPU 与其它设备（HMI 或者 TIA PORTAL 软件等）之间的通信。当所有设备均支持安全通信时为了提高系统安全性勾选【仅支持 PG/PC 和 HMI 安全通讯】，如果需要与不支持安全通信的设备进行通信，例如 HMI 的版本低于 V17，请取消选择"仅允许安全 PG/PC 和 HMI 通信"，此时 PLC 运行在混合模式，既支持安全通讯也支持传统的通讯方式。

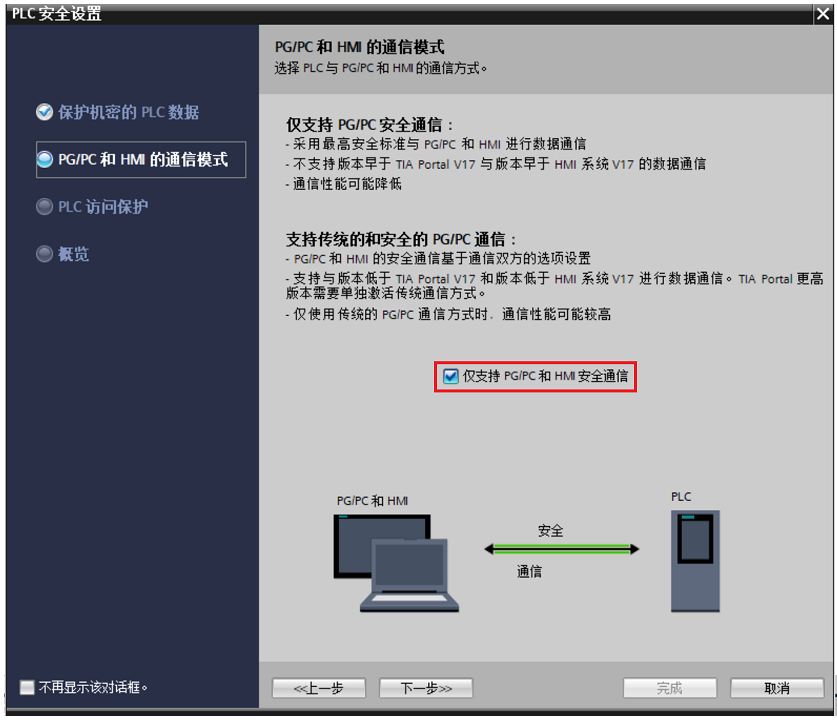

图 5 设置 PG/PC 和 HMI 安全通信

4. 设置 PLC 访问保护

为了实现整体安全性，建议设置 PLC 的访问保护等级， 此访问级别组态与设备组态中的相同。相关说明请参考 S7-1200 CPU 保护。

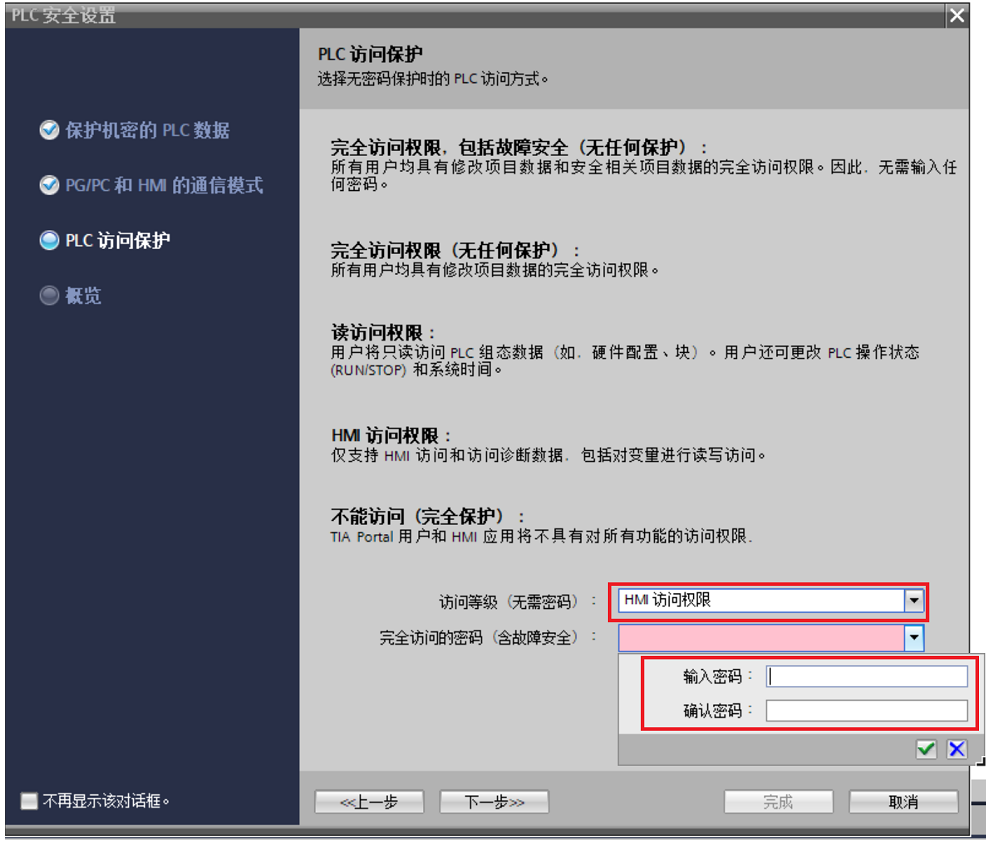

图 6 设置 PLC 访问保护

5. 生成概览

在向导*一步生成 PLC 安全设置的概览。

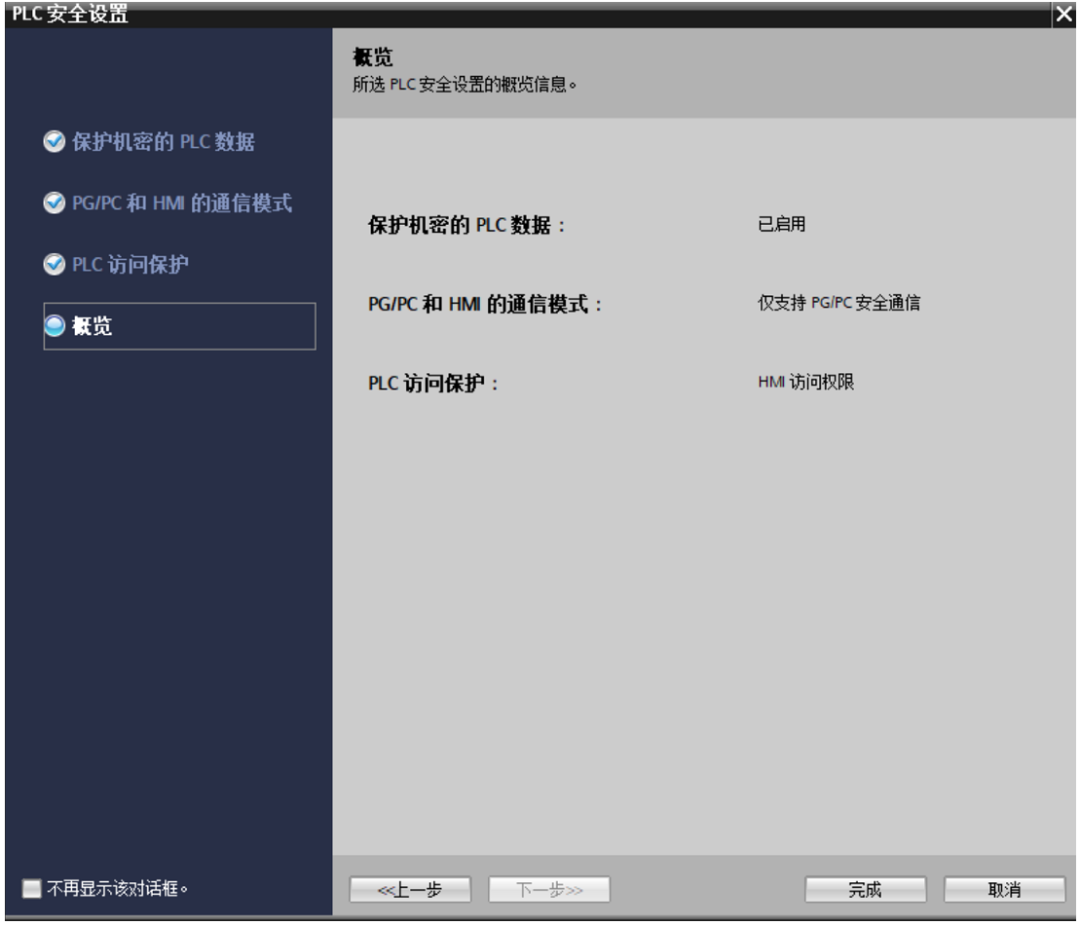

图 7 生成 PLC 安全设置概览

安全向导的常见问题

1. 完成安全向导后*次下载程序报错

在完成安全向导后，如果设置了保护机密 PLC 组态数据密码，则在*次下载时项目到 PLC 时会提示输入密码，该密码为组态的保护机密 PLC 组态数据密码，必须严格一致。

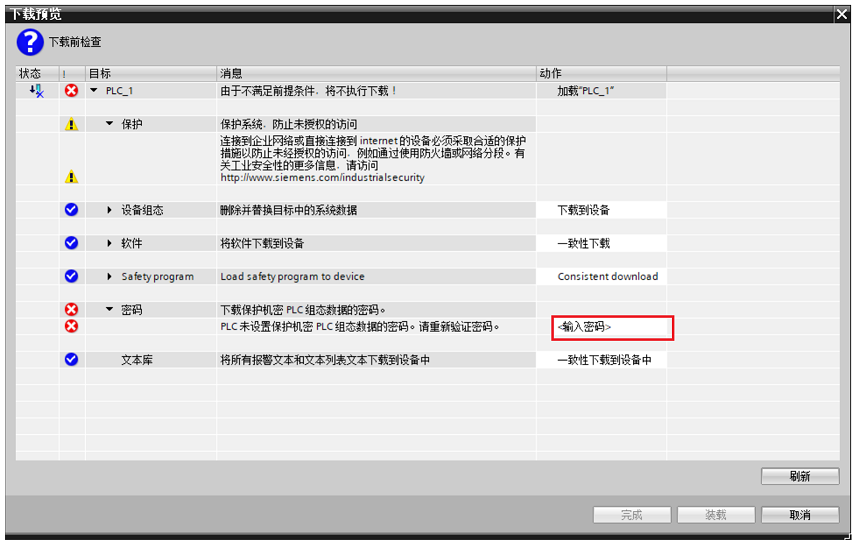

图 8 初次下载界面

2.不小心退出安全向导如何继续完成防护与安全设置

如图 9 所示，如果不小心退出了安全向导，导致安全配置没有完成，可以在通过 CPU 属性的【常规】->【防护与安全】->【启动安全向导】重新启动向导。也可以不使用向导，在【防护与安全】下面的相关子项里分别进行组态。

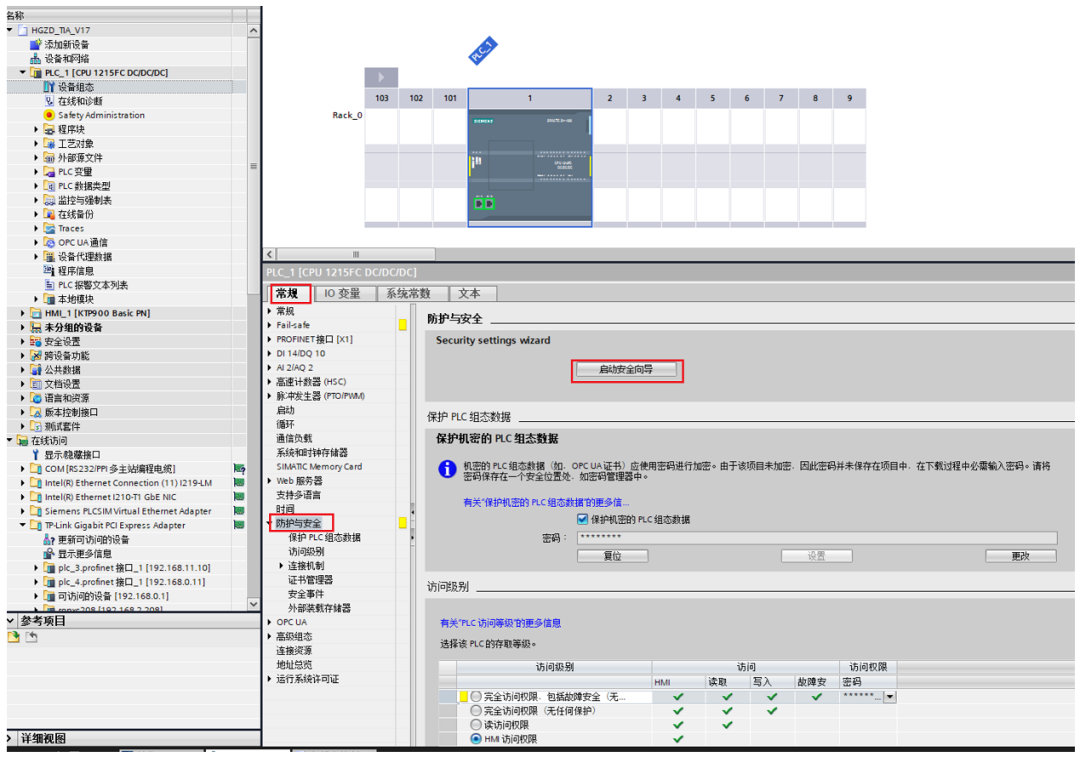

图 9 防护与安全组态

3. 如何取消添加 CPU 时自动跳出安全向导

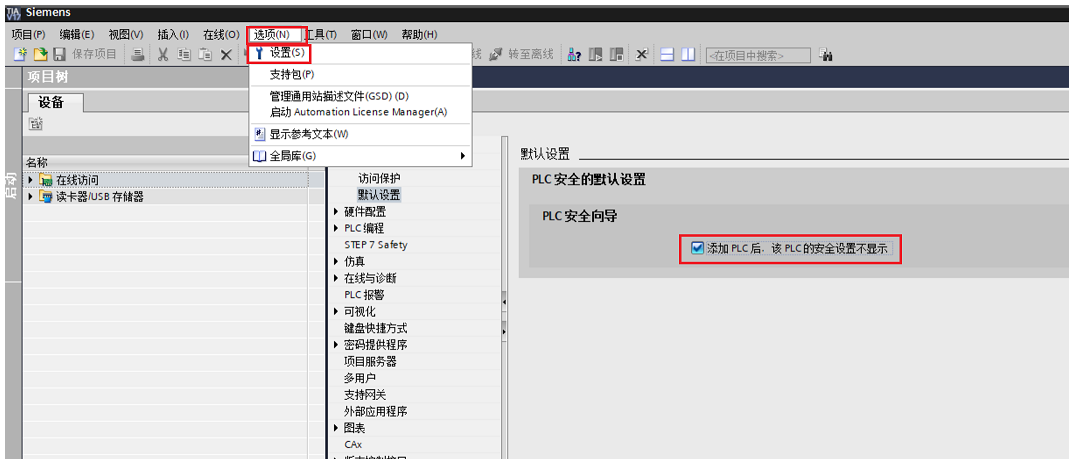

如图 10 所示，对 TIA V17 及以上软件，在项目中新添加固件版本 V4.5 及以上固件 CPU 时会自动弹出安全向导 ，如要取消自动弹出，可在TIA 的【项目】->【设置】中勾选【添加 PLC 后，该 PLC 的安全设置不显示】。
