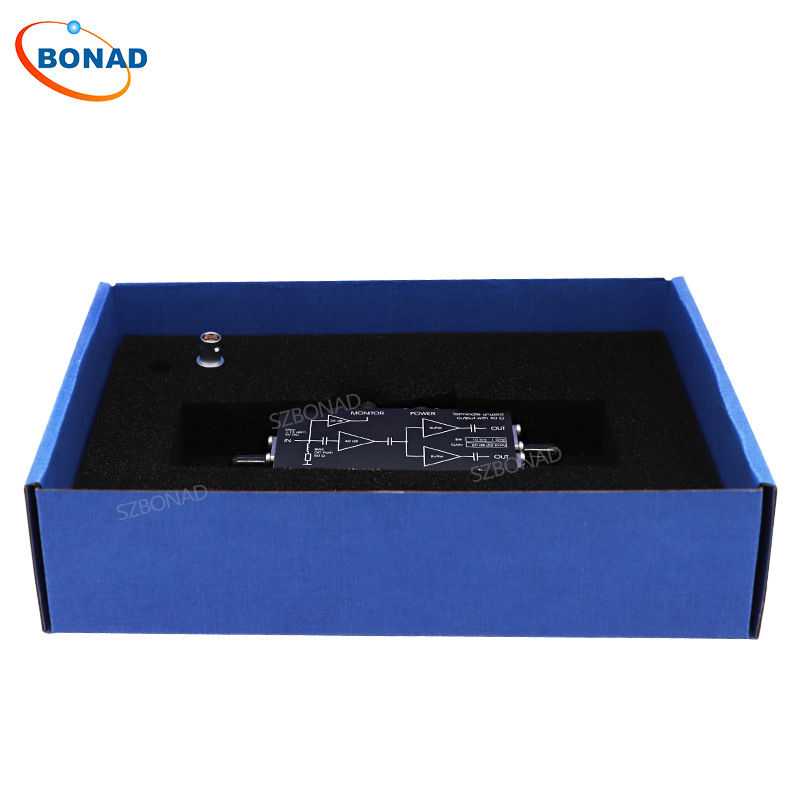

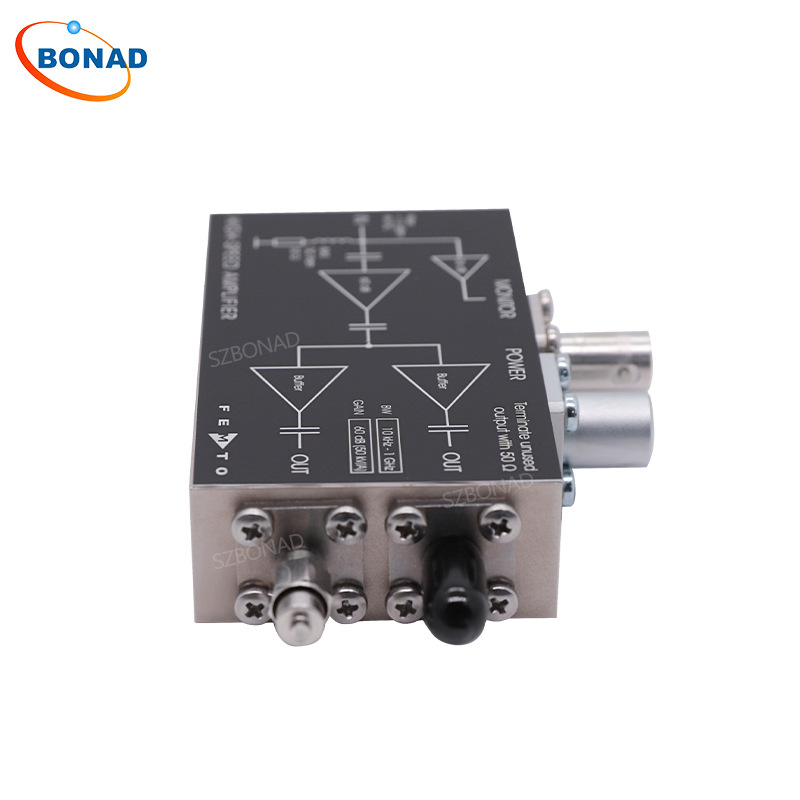

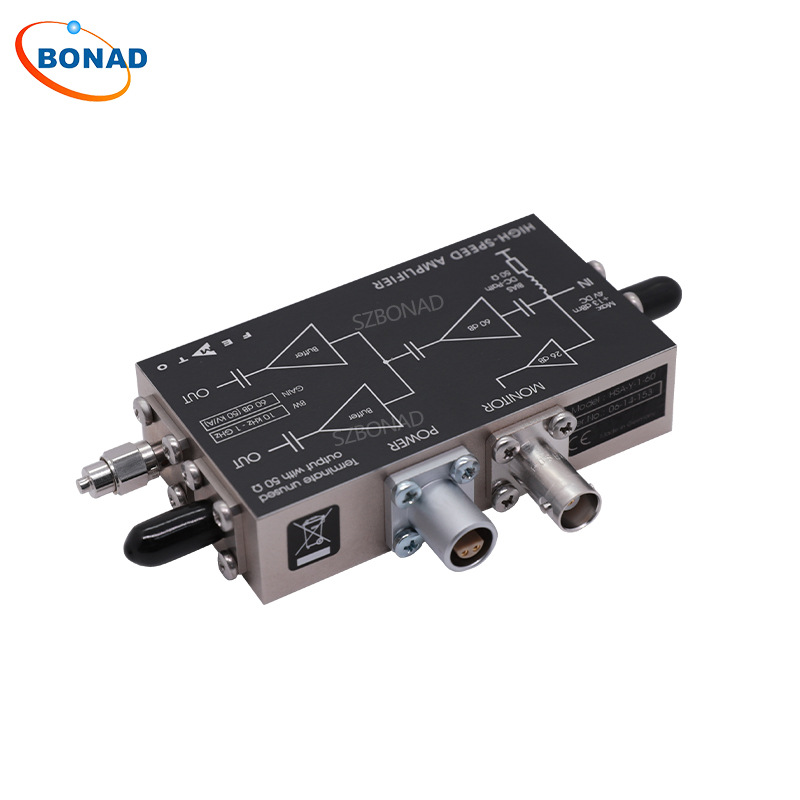

FEMTO高速秒响应宽带放大器HSA-Y-1-60千兆赫带前置放大器
常用型号 ：HSA-Y-2-20，HSA-Y-1-40, HSA-X-I-2-40, HSA-X-2-40 ,HSA-X-2-20 ,HSA-X-1-40, HSA-Y-1-60
HSA系列高速GHZ放大器
带宽达2GHz
增益达60dB(50,000V/A)
输入噪声330 pW/√Hz(6.6 pW/√Hz)
集成的bias-T
两个相同信号输出(HSA-Y)
直接监控器输出(HSA-Y)
GHZ速度高增益低噪声放大器

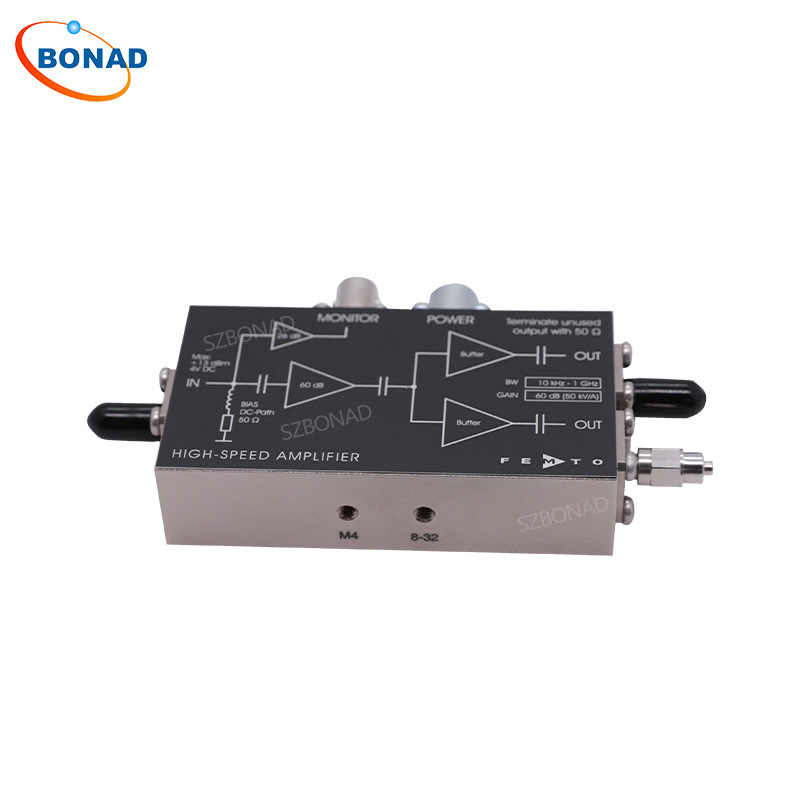

HSA高速放大器系列提供了高增益、带宽达2GHz和低噪声高度协调的组合,使得他们用极速的光电探测器测出理想的时间分辨测量值。带有螺纹的M4和8-32孔的紧凑的外壳设计可以很容易集成所有光学平台系统中。
集成的BIAS-T
很多用途,例如shot-noise-limited光谱,外差法测量等等,这个探测器受到相当高的cw-power。于是这个探测器会产生一种高水平的直流电流。这种直流电流必须有一个电流接地的路径。达到高cw-power和*信噪比跟50Ω相匹配的*解决情况,就是所谓的bias-T.我们已经将HSA高速放大器系列与bias-T整合了。更多信息请看我们应用附注:DC-path(bias-T)对于快速光电探测器。(ANE03.pdf)
HSA-X
HSA-X由整合的bias-T紧密的包装,SMA输入信号和输出连接头和选择的固定增益从20到40dB。
HSA-Y
除了HSA-X的功能外,HSA-X的配备有校准的直流监控器和探测器监控或者低频本底信号测量。HSA-Y具有两种相同信号输出引发启动或者不惜要额外的信号分配器控制较为突出。HSA-Y的增益值可以选定20、40或者60dB.
应用
快前置放大器(微通道板,光电倍增管,雪崩光电二极管和PIN光电二极管)
示波器和前置瞬时记录器、
时间分辨脉冲和瞬时测量
50Ω高速系统信号增压器
|
Model |
HSA-Y-1-40 |
HSA-Y-1-60 |
HSA-Y-2-20 |
HSA-Y-2-40 |
|
Lower Cut-Off-Frequency |
10 kHz |
10 kHz |
10 kHz |
10 kHz |
|
Upper Cut-Off-Frequency |
1.1 GHz |
1.1 GHz |
2 GHz |
2 GHz |
|
Rise-/Fall-Time |
320 ps |
320 ps |
180 ps |
180 ps |
|
Gain |
40 dB (x 100) |
60 dB (x 1,000) |
20 dB (x 10) |
40 dB (x 100) |
|
Transimpedance* |
5,000 V/A |
50,000 V/A |
500 V/A |
5,000 V/A |
|
Input |
50Ω, SMA |
50Ω, SMA |
50Ω, SMA |
50Ω, SMA |
|
Input Noise [/√Hz]** |
330 pV (6.6 pA) |
330 pV (6.6 pA) |
680 pV (13.6 pA) |
650 pV (13 pA) |
|
Input VSWR |
1.45 : 1 |
1.4 : 1 |
1.15 : 1 |
1.2 : 1 |
|
Output |
Two identical signal outputs, 50Ω, SMA |
|||
|
Maximum Output Voltage |
2.0 VPP |
2.3 VPP |
2.5 VPP |
1.7 VPP |
|
Output VSWR |
1.6 : 1 |
1.4 : 1 |
2.5 : 1 |
1.8 : 1 |
|
DC-Monitor Output |
Gain: 26 dB (x 20), Transimpedance*: 1 kV/A, output voltage range:±10 V (RLoad > 10 kΩ), bandwidth: DC - 100 kHz |
|||
|
Power supply |
±15 V |
±15 V |
±15 V |
±15 V |
|
Case |
92 x 51 x 22 mm (L x W x H), Weight 180 g (0.41 lb.) |
|||
