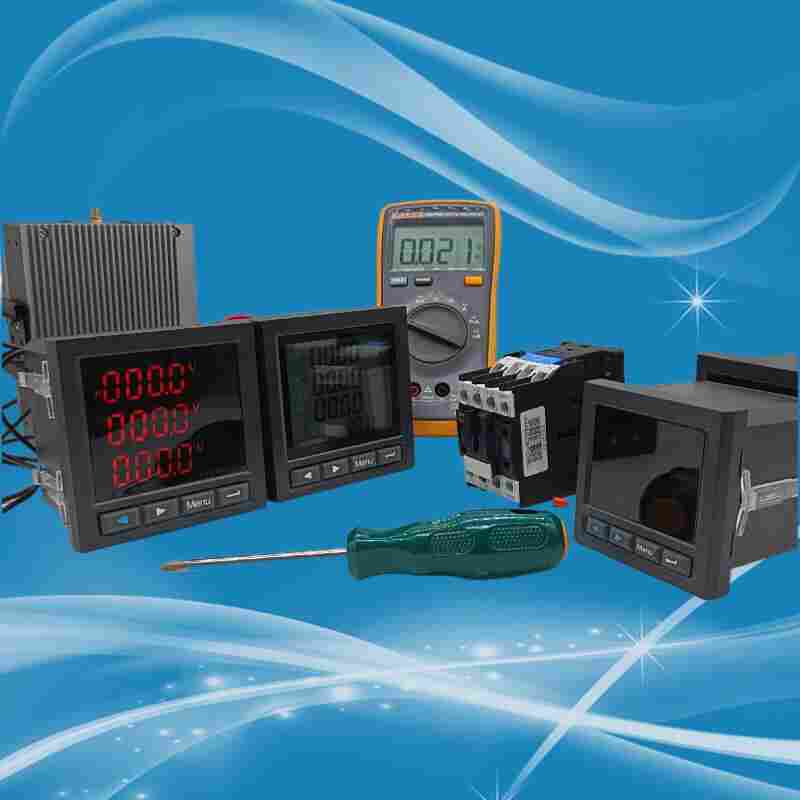

GR100高精度液晶多功能表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产GR100高精度液晶多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
GR100高精度液晶多功能表产品介绍
GR100
三相智能数显电力仪表为新一代三相智能数显电流电压 电流电压组合表,主要用于电气电电路中的交流电压,电流进行实时测量与指示,并通过485接口或模拟量变送输出接口对被测参数进行远传.具有测量精度高,稳定性好,长期工作面调校,可通过面板按键现场参数设置等特点,是原指针式仪表的理想替代品。
GR100高精度液晶多功能表功能特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数3200imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：适用于各种进线回路、大容量配出电回路中电参数的监测和管理
GR100高精度液晶多功能表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
1、在用户遵守说明书中各种规定的条件下，产品从验收之日起一年内，因制造质量而发生的损坏或不能正常运作，由我方免费更换或修理。
2、我公司对产品实行终身服务，设备运转开始年进行定期免费维护保养和不定期保养，并为用户代培操作人员
3、一旦故障发生，我公司将以*快速度（24小时内）为客户解决问题。
4、我公司维修员的工作原则是先解决问题后分清责任，把用户的损失减少到程度。我们分清责任的根本用意不在于经济问题，而是要找出问题，结经验教训，提高产品的运行质量，为用户提供的服务。
江苏舜高智能*研发生产GR100高精度液晶多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
