PD800H-G14谐波监测多功能表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产PD800H-G14谐波监测多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。

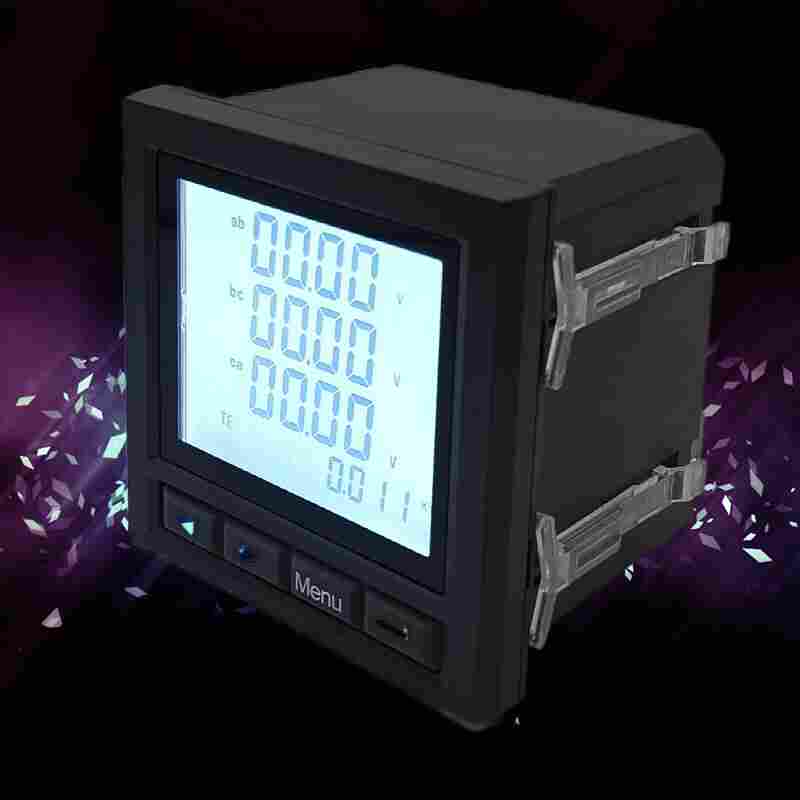

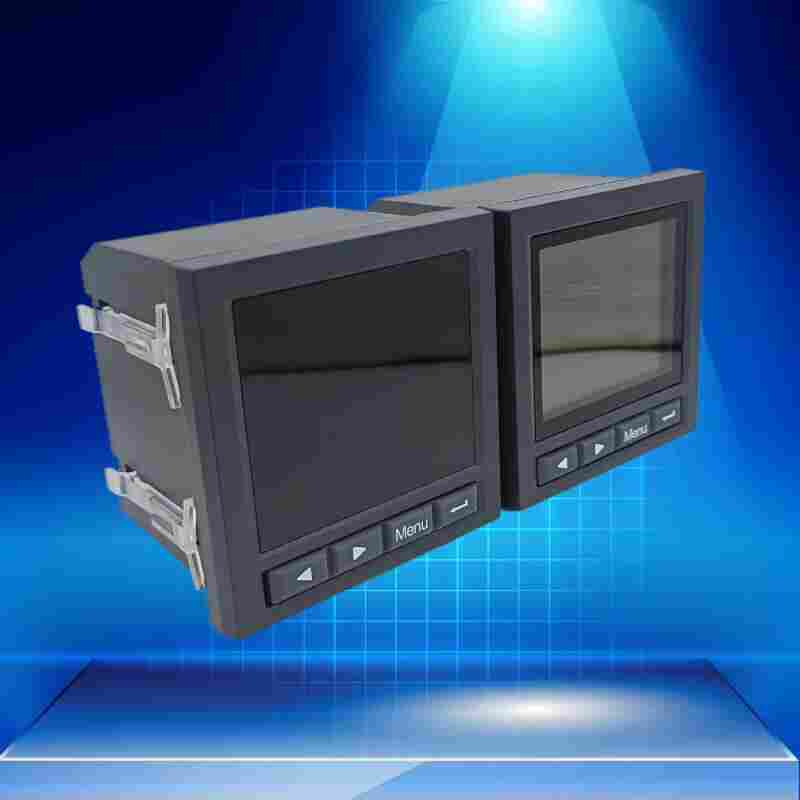

PD800H-G14谐波监测多功能表产品介绍
PD800H-G14
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU讯协议。
PD800H-G14谐波监测多功能表功能特点
产品的设计充分考虑了成本效能化、智能性和可靠性，有以下特点：
可直接从电流、电压互感器接入信号；
可任意设定PT/CT变比；
仪表显示可滚动设置；
I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
多块仪表可设置不同地址；
可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix, Citec，组态网等）；
蓝屏背光LCD显示，可视度高；
方便安装，接线简单，工程量小；
仪表采用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
四象限电能计量，分时计费，需量纪录及12个月电能统计。
PD800H-G14谐波监测多功能表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
我公司所有供应货物都有合格的《质量检测报告》和相关的产品合格证，符合*的相关规定; 并保证及时提供仪器仪表所需的外检报告、*强制要求的检测报告呢等一切证件，并保证所有证件真实、合法、有效。2、我公司所有供应货物如经贵公司书面确认供应后，对涉及到该货物的使用性能和质量指标的生产厂家、原材料、生产工艺等不作随意更换，如有更换，我公司会在更换之前至少提前20个工作日书面告知贵司。 3、我公司供应产品均保证1年包换，3年保修。如因我方供应产品质量问题，造成贵公司的产品质量问题或不良影响，我方自愿承担该批货物价款的赔偿，并承担由此所造成的所有损失及法律责任。 4、我公司认可贵公司的货物验收制度和仓库保存条件，并在对供应货物进行验收时，自愿严格遵守贵公司的货物验收制度 5、我公司对未通过验收的货物，我公司保证在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。 6、我公司对通过验收的货物，在贵公司投入使用之前，出现相关证照不全、不符及任何质量问题的，我公司*无条件退货，并在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。7、我公司*严格遵守*关于标签标识方面的管理规定，保证产品外包装符合要求。
江苏舜高智能*研发生产PD800H-G14谐波监测多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
