BRN-D302-IU谐波多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22

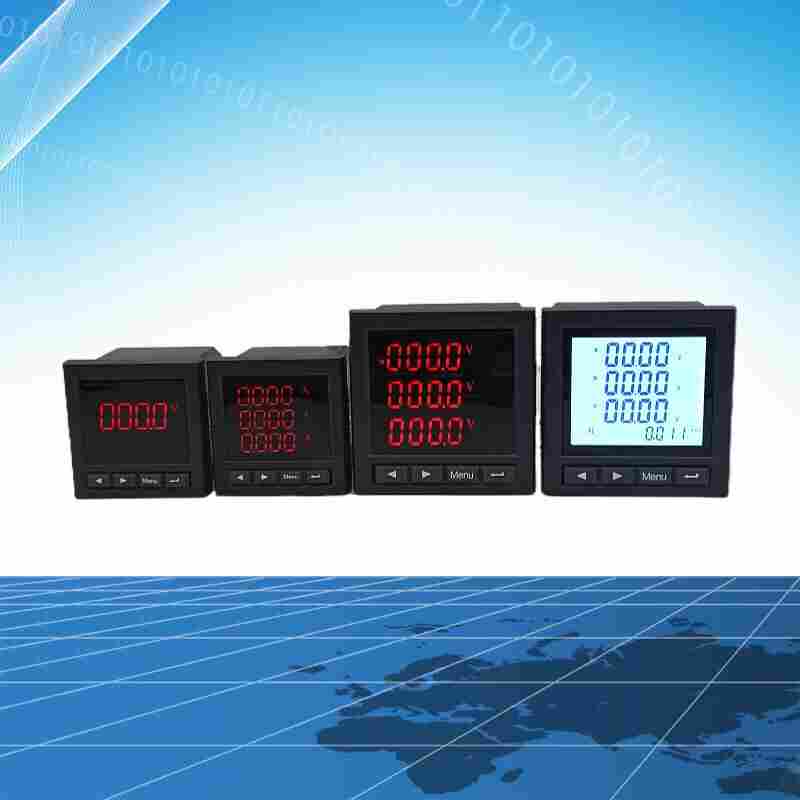

江苏舜高智能*研发生产BRN-D302-IU谐波多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
BRN-D302-IU谐波多功能电力仪表产品介绍
BRN-D302-IU
三相智能数显电力仪表为新一代三相智能数显电流电压 电流电压组合表,主要用于电气电电路中的交流电压,电流进行实时测量与指示,并通过485接口或模拟量变送输出接口对被测参数进行远传.具有测量精度高,稳定性好,长期工作面调校,可通过面板按键现场参数设置等特点,是原指针式仪表的理想替代品。
BRN-D302-IU谐波多功能电力仪表功能特点
可测量三相相/线电压、三相电流、零序电流、三相有功/无功/视在/功率因数、有功/无功/视在/功率因数、频率、电流不平衡等三十余项基本电参量
电能计量
谐波测量（电压/电流畸变率，谐波含有率2nd~31st）
需量统计（电流，有功功率，无功功率，视在功率）
标配1路RS485通讯接口，Modbus协议
标配2路有源开关量输入，可扩展2路继电器输出
可扩展事件记录
可扩展复费率电能和历史电能统计
扩展后可达6路开关量输入和4路继电器输出或14路开关量输入和2路继电器输出
BRN-D302-IU谐波多功能电力仪表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
一、安装方法
1、多功能网络仪表在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线
二、使用方法
测量显示
多功能网络仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和有功功率）；Qa、Qb、Qc、Qs（每相无功功率和无功功率）；PFs（功率因数）；Ss（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
