ACR10E三相多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产ACR10E三相多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。

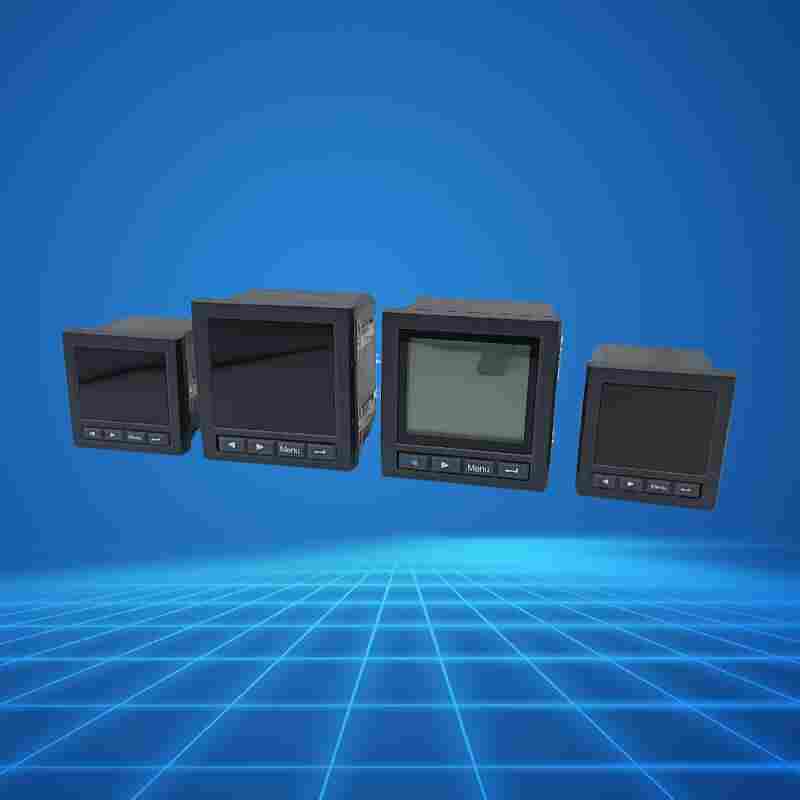

ACR10E三相多功能电力仪表产品介绍
ACR10E
嵌入式多功能电表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的智能电力仪表，能够单独完成或单相电参量测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度1级，实现LCD或LED现场显示和远程RS485数字接口通讯，采用兼容DL/T645-2007协议和标准MODBUS-RTU通讯协议。
ACR10E三相多功能电力仪表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
ACR10E三相多功能电力仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
1.产品质量三包，配套的外购原材料均为产品
2.所有出厂的产品均经过严格的出厂检，从原材料采购到产品出厂测试，层层把关，保证产品质量
3.所有产品全程质保，客户如果发现质量问题，如属我方责任，在3年质保期内，我方负责免费维修产品
4.所有对客户均提供：技术更新，质量更好，服务更佳的产品，积极配合，大力支持客户的工作.
5.质保期内，在接到客户的售后请求后6小时内进行响应，提供技术支持。
江苏舜高智能*研发生产ACR10E三相多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
