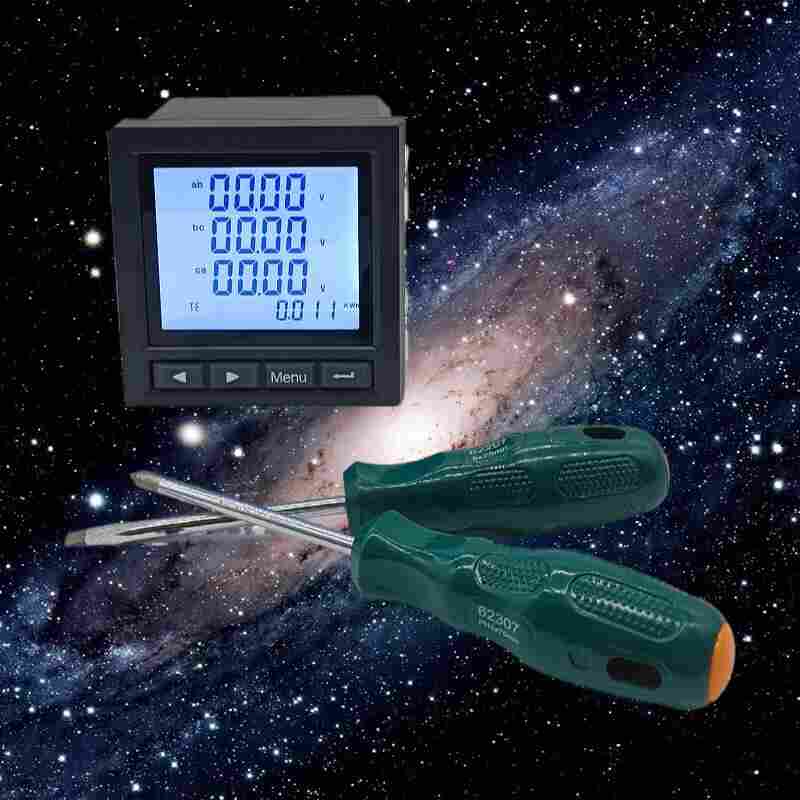

PD510GK高低压多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产PD510GK高低压多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
PD510GK高低压多功能电力仪表产品介绍
PD510GK
多功能电力仪表的一个重要组成部分，它采用2排6位LED显示方式对所测量电量参数中的有功电能、无功电能进行显示，同时具备2路电能脉冲的变送输出。可编程的设置键盘可实现对仪表参数的全部设置。作为多功能电力仪表的一个扩展产品，多功能电力仪表广泛应用于各种配电、计量和各种电量采集和传输系统中，具有较高的
PD510GK高低压多功能电力仪表功能特点
硬件上采用了大规模集成电路，高性能单片机，软件上采用了离散数字信号处理技术，设计上采用了模块化设计。使本产品具有较高的。
1显示倍率，显示模式，显示亮度，均可以通过按键进行设置。
2.通信地址 通信波特率 均可以通过按键进行设置
3.具有上下限报警 ,报警模式,报警阈值可自由设定
4.具有0～20mA 4~20mA 便送输出 可自由设定
5.可与PLC 触摸屏 等进行组网
PD510GK高低压多功能电力仪表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
我方*设备免费直接发到用户地点，实现“门到门”服务。投标产品将执行*有关部门颁布的《电子类商品修理更换退货责任规定》(以下称“*三包规定”)中规定的如下“三包”细则： 1）. 七日内出现故障免费退货 自您购买产品之日( 以正式购机日期为准，以下称“购机日”) 起7日内( 含) ，如果您所购买的产品主机出现“*三包规定”所列性能故障，您可以选择退货、换货或者修理。如您选择整机退货，我方将按照购买价格( 以正式购机价格为准，下同) 一次性退清货款。2）.八至十五日内出现故障免费修理或换货 自购机日起第8日至第15日内( 含)，如果您所购买的产品主机出现“*三包规定”所列性能故障，您可以选择换货或修理。如您选择整机更换，我方将免费为您更换同型号同规格的产品或不低于原产品性能的产品。3）. 产品一年内同一故障维修两次仍不能正常使用可免费更换，自购机日起一年内( 含) ，如果您所购买的产品主机出现“*三包规定”所列性能故障，且经两次修理仍不能正常使用的，您可以选择整机更换或故障部件维修。如您选择整机更换，凭授权服务机构提供的修理记录，我方负责免费为您更换同型号同规格的产品或不低于原产品性能的产品。
