EV382多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产EV382多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。

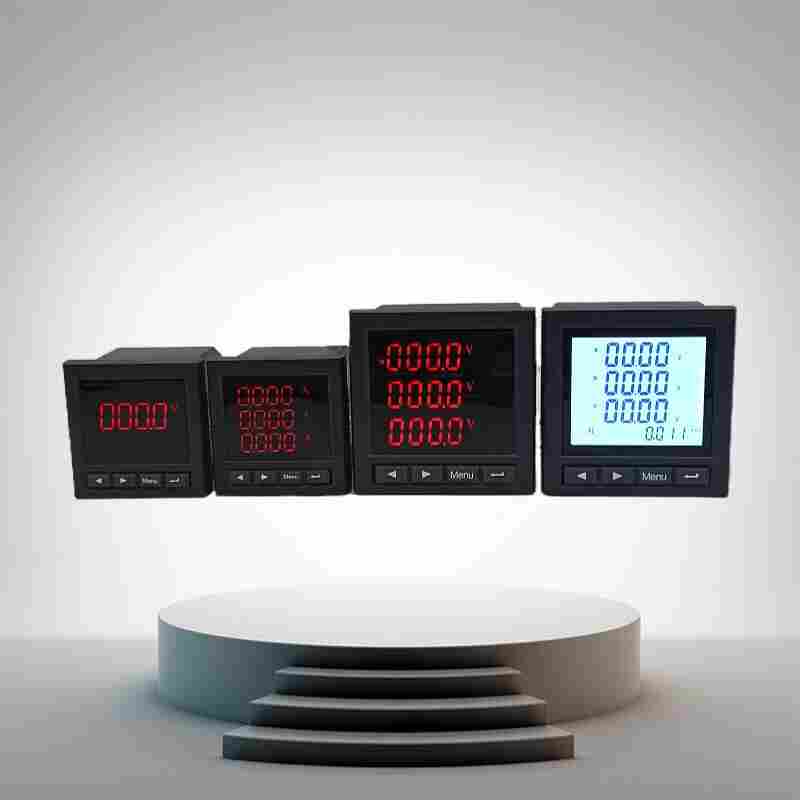

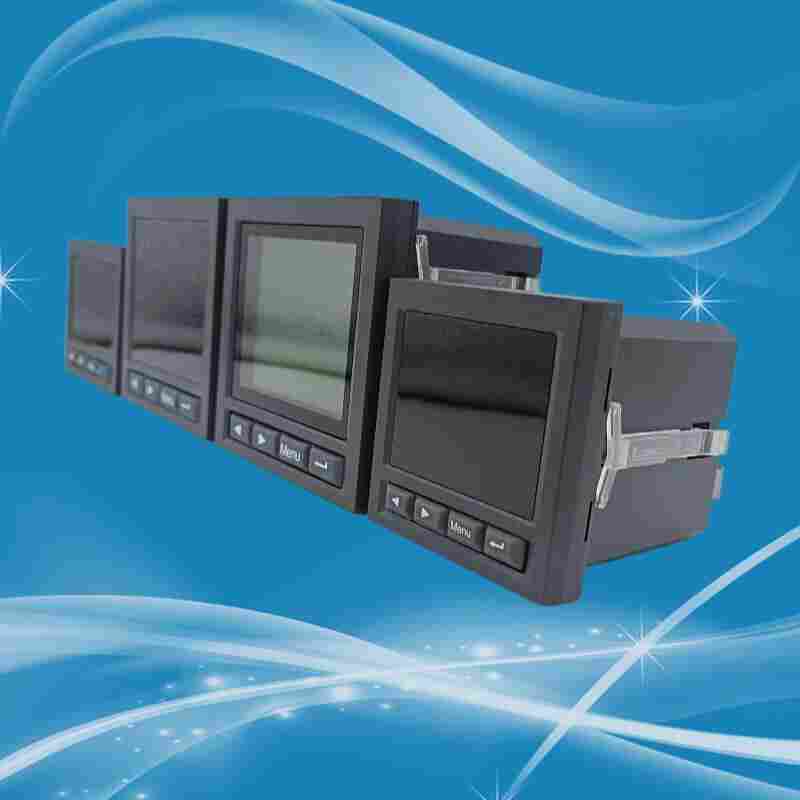

EV382多功能电力仪表产品介绍
EV382
嵌入式多功能电表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的智能电力仪表，能够单独完成或单相电参量测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度1级，实现LCD或LED现场显示和远程RS485数字接口通讯，采用兼容DL/T645-2007协议和标准MODBUS-RTU通讯协议。
EV382多功能电力仪表功能特点
1、可直接从电流、电压互感器接入信号；
2、可任意设定PT/CT变比；
3、仪表显示可滚动设置；
4、I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
5、多块仪表可设置不同地址；
6、可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch,Fix,Citec，组态网等）；
7、蓝屏背光LCD显示，可视度高；
8、方便安装，接线简单，工程量小；
9、仪表采用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
10、四象限电能计量，分时计费，需量纪录及12个月电能统计。
EV382多功能电力仪表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
1.公司保证所提供的所有产品完全符合*标准及招标文件中的技术要求。
2.我公司保证按合同要求进行生产、包装、交付，并提供产品质量保证书。如贵公司对产品有新的要求，我公司有雄厚的设计、科研能力，愿为您提供的服务。
3.一旦合同签订，我公司将按合同要求及时交货（同时按用户要求递交相应的技术文件）。如未及时交货，我公司接受合同规定的处罚。
4.我公司可免费提供有关产品的技术咨询、现场施工等服务（可提供电缆牵引头）。
5.我公司的现场服务内容主要有：设备地址预设、主机调试、后续系统运行的跟踪调查。
6.在正常的工作环境和使用条件下，我公司的电缆质保期为一年，电缆的使用寿命在30年以上。如产品在投产以后一年内，产品出现问题并引发事故，我公司会尽快负责更换或维修并承担由此造成的一切费用。若产品在使用十年之内出现问题，我公司仍负责维修或更换，并承担损失。
7.贵公司若在安装投运或正常运行过程中发现电缆产品质量问题，我公司在接到贵公司的电话或*之时起省内24小时省外48小时内派*人员赶到现场调查、处理，并以贵公司满意为前提。如因我公司产品存在质量缺陷而对贵公司的工程造成损失，我公司承担将承担相应的经济责任。为此，我公司设有质量保证部，为贵公司提供的服务。
江苏舜高智能*研发生产EV382多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
