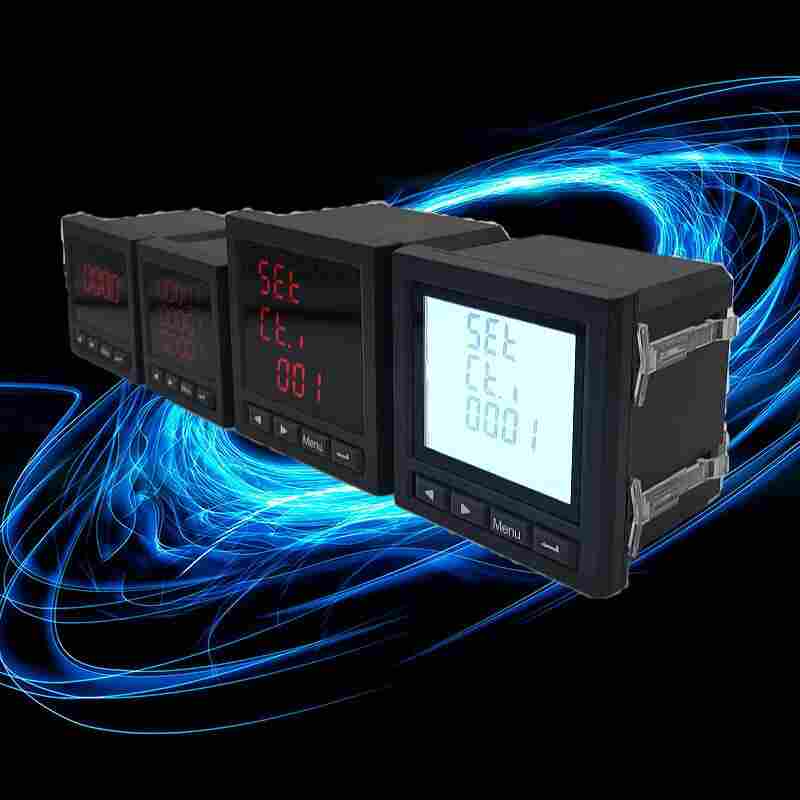

PDM-803AC-DSC谐波仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产PDM-803AC-DSC谐波仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
PDM-803AC-DSC谐波仪表产品介绍
PDM-803AC-DSC
多功能三相电压、三相电流、有功电度、无功电度表它采用三排LED显示方式,对所测量的三相电流、三相电压、有功电能、无功电能进行分页显示,同时具备2路电能脉冲的输出，可编程的设置键盘可实现对仪表参数的全部设置.作为多功能电力仪表的一个扩展产品，广泛应用于各种配电、计量和各种电量采集和传输系统中，具较高的性能价格比。
PDM-803AC-DSC谐波仪表功能特点
1、显示频率、通讯地址、波特吕等通过面板上按钮操作，随时可以任意设置，适用非常灵活方便。
2、可选择被测量值的变送输出，输出为4~20mA，0~5V，4~12~20mA等模拟量可选（K3、K4、K5、K6均可变送输出）。
3、可选择RS-485数字接口，采用标准MODBUS协议，可连接128个不同仪表，传输距离达1.2公里。
数显电力仪表适用范围广、组合功能强：三相功率表除可直接测量显示功率以外，还可通过键盘切换测量显示A,C相电压、电流的真有效值以及频率等电参量：数字校零、校调、精度高，极高。
PDM-803AC-DSC谐波仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
数显电力仪表的安装方法：
1、在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出数显电力仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
