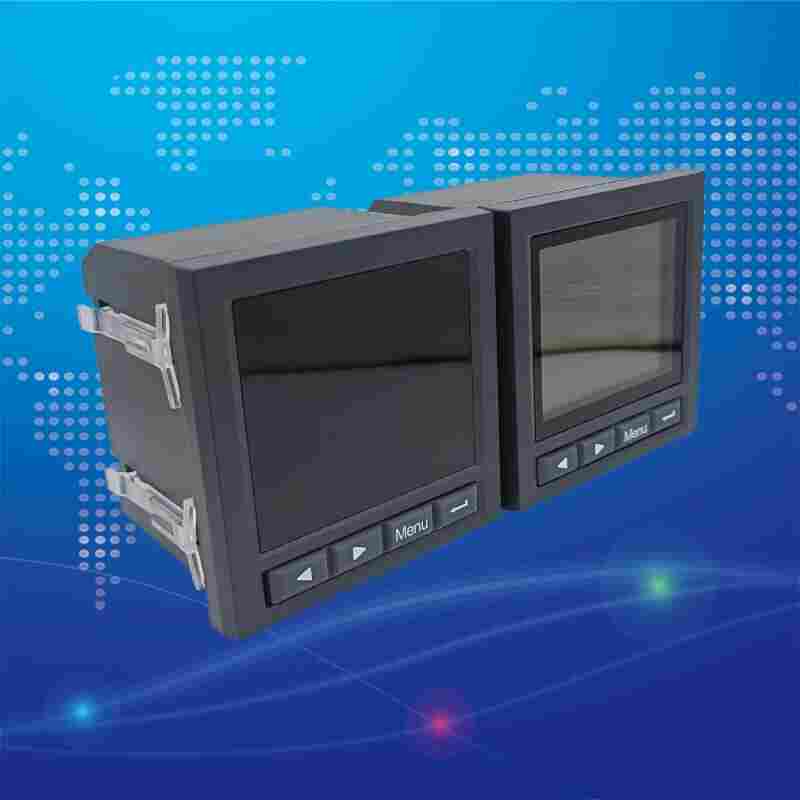

江苏舜高智能*研发生产HS-P830H配电室数显多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
HS-P830H配电室数显多功能电力仪表产品介绍
HS-P830H
集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能：带有RS485/MODBUS-RTU协议；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。
HS-P830H配电室数显多功能电力仪表功能特点
智能型三相交流综合仪表，可配接1A/5A输入电流传感器，测量三相电流、三相电压/线电压、三相（）有功/无功/视在功率、功率因数、频率、有功/无功电能等电参量。支持2-31次谐波分析，谐波计算，电流K系数计算，支持需量统计、支持SOE事件统计，提供双向四象限电能统计。
产品功能：支持4路开关量输出（需选配）,支持4路开关量输入（需选配）；
支持2路有功电能脉冲输出（需选配），支持4路模拟量输出（需选配）；；
全智能化系统参数设定，方便简单；
支持RS485通信，MODBUS协议，可接入多种软件通讯系统。
HS-P830H配电室数显多功能电力仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
在保证期内所发现的缺陷买方应尽快通知我公司，说明其缺陷或损坏的程度以及要求弥补缺陷或损坏的办法。如因我公司所供货物制造质量问题出现货物故障时，我公司赔偿买方因此造成的直接损失，并尽快免费修复、更换、重新设计或修改、更新设备和材料中有缺陷的部分；而因买方使用不当原因出现货物故障时，我公司在接买方通知后，12小时内到达现场。帮助排除故障，修复或更换零部件，需更换零部件时，酌情收取成本费；如果我公司在收到通知后，在规定的时间内没有以合理的速度弥补缺陷，买方可采取必要的补救措施，但其风险和费用将由我公司承担，买方根据合同规定对我公司行使的其他权力不受影响。 在质保期满后，出现故障时，我公司仍将做好售后服务，及时处理解决，以优于市场的价格收取零部件费及人工费。
