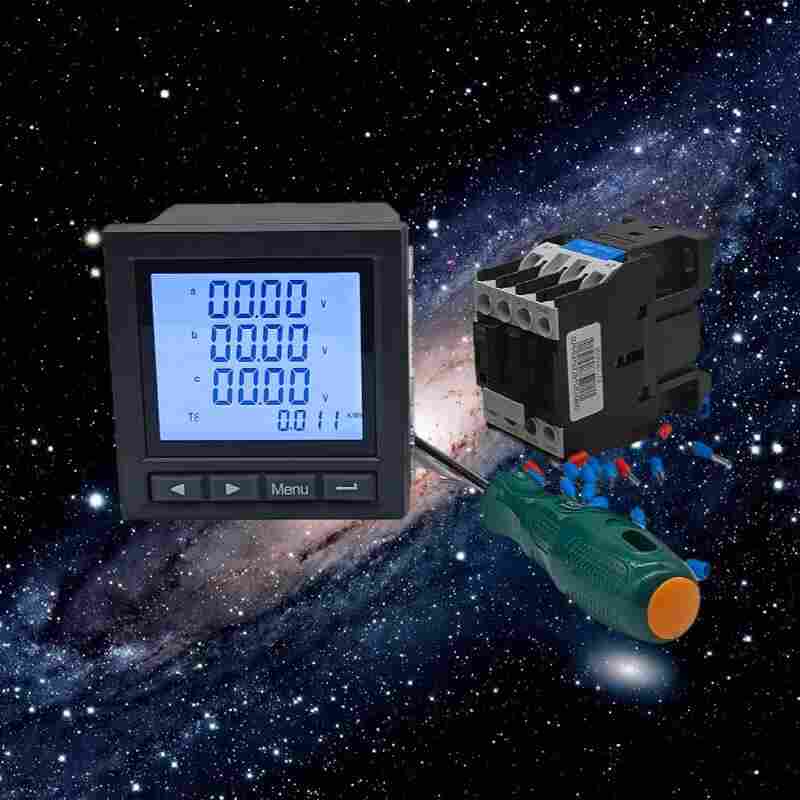

QP201B三相智能数显表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产QP201B三相智能数显表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
QP201B三相智能数显表产品介绍
QP201B
多功能电力仪表的一个重要组成部分，它采用2排6位LED显示方式对所测量电量参数中的有功电能、无功电能进行显示，同时具备2路电能脉冲的变送输出。可编程的设置键盘可实现对仪表参数的全部设置。作为多功能电力仪表的一个扩展产品，多功能电力仪表广泛应用于各种配电、计量和各种电量采集和传输系统中，具有较高的
QP201B三相智能数显表功能特点
多功能电力仪表（数码管显示） 测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能 计量：正反向有功电能，感性容性无功电能 显示：三排LED数码管显示，可视度高 通讯：RS485通讯，MODBUS-RTU协议 输出：2路电能脉冲输出(脉冲常数3200imp/kwh) 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比 用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。
QP201B三相智能数显表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
