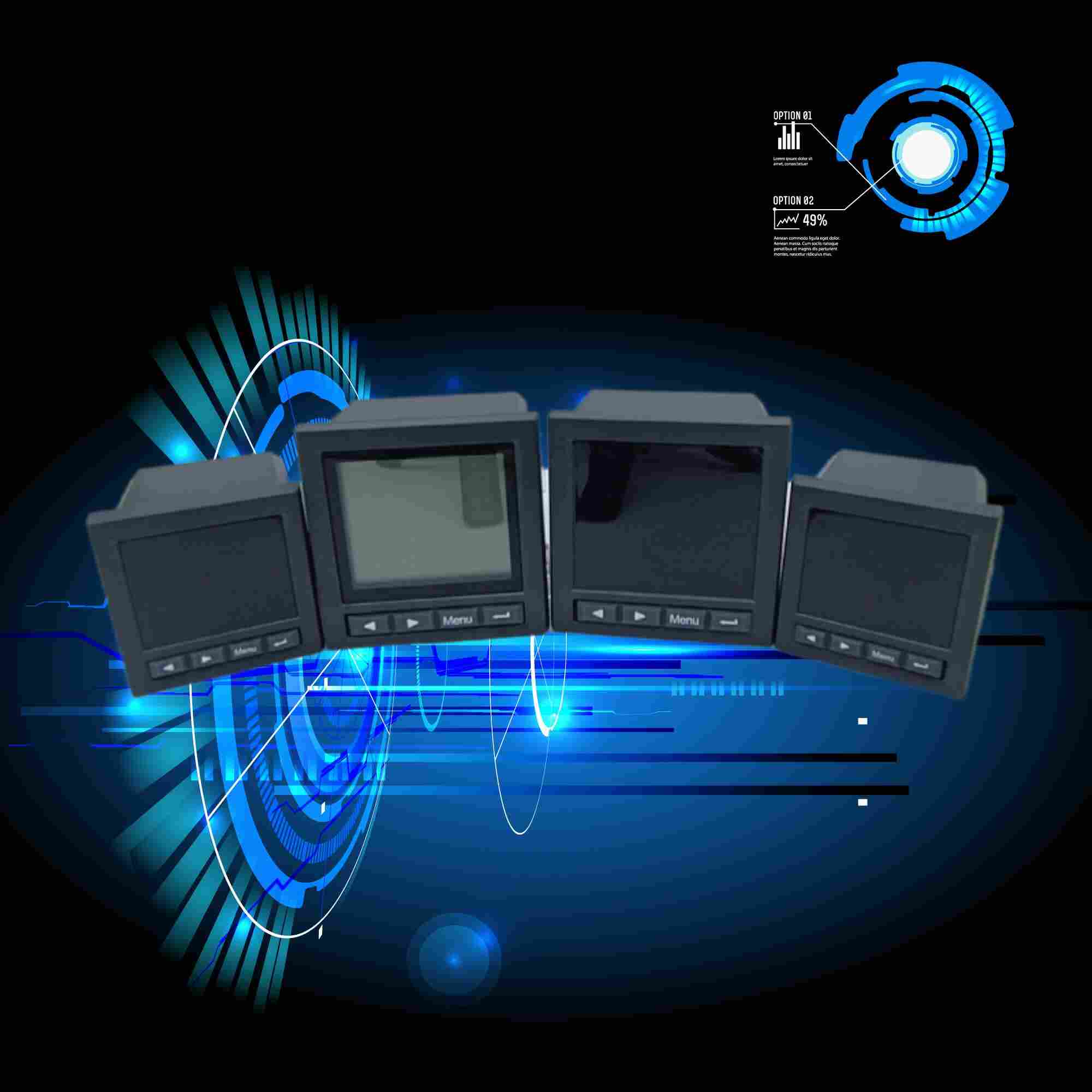

HBD380-M44高低压多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产HBD380-M44高低压多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
HBD380-M44高低压多功能电力仪表产品介绍
HBD380-M44
智能电网与物联网的提出,给智能电力仪表带来了新的发展与机遇。用户端的智能化建设从通常意义上讲主要分为智能配电系统、能源管理系统、智能楼宇系统，这三大系统的建设都离不开智能电力仪表。在不同的应用场合，功能可以有不同的组合，大致分三类仪表,即监控与保护仪表、电能分析与管理仪表、电气安全仪表。
HBD380-M44高低压多功能电力仪表功能特点
硬件上采用了大规模集成电路，高性能单片机，软件上采用了离散数字信号处理技术，设计上采用了模块化设计。使本产品具有较高的。
1显示倍率，显示模式，显示亮度，均可以通过按键进行设置。
2.通信地址 通信波特率 均可以通过按键进行设置
3.具有上下限报警 ,报警模式,报警阈值可自由设定
4.具有0～20mA 4~20mA 便送输出 可自由设定
5.可与PLC 触摸屏 等进行组网
HBD380-M44高低压多功能电力仪表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
1.我们将按照客户的要求提供相关的技术培训和技术资料。
2.产品有质量问题，一年免费保修，终生维护，有合同约定的按合同约定。
3.我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障。
4.24小时值班热线电话服务
5.4小时电话响应服务
对用户要求，我们根据情况立即答复，并对于不能立即解决的问题*迟不过4小时内回复。我们实行首问负责制，由接到用户信息的部门负责传递相关部门并处理结果。
6.快速现场响应服务
江苏舜高智能*研发生产HBD380-M44高低压多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
