Acuvim393多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产Acuvim393多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。

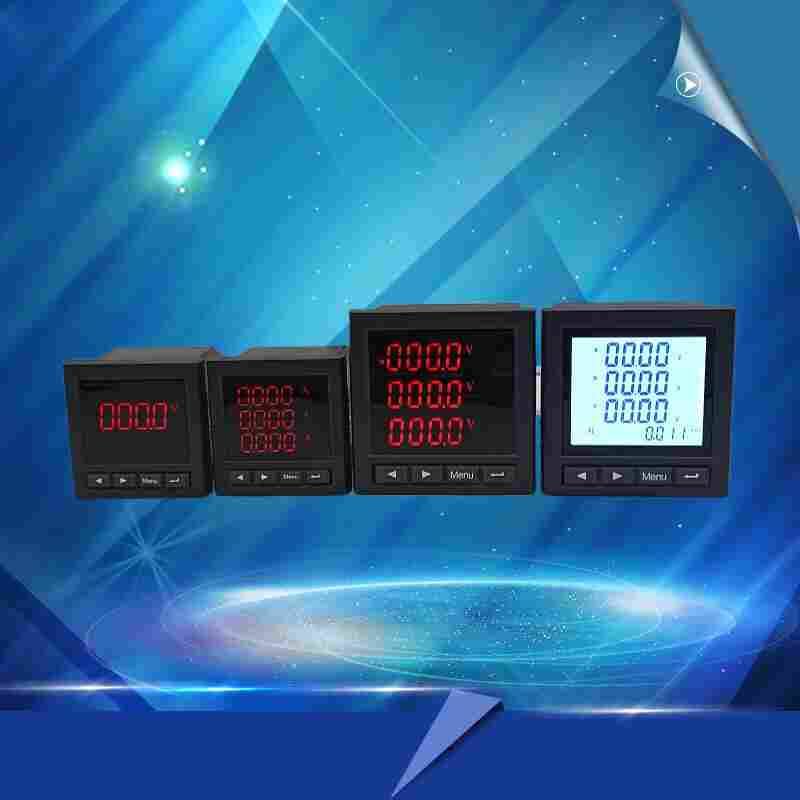

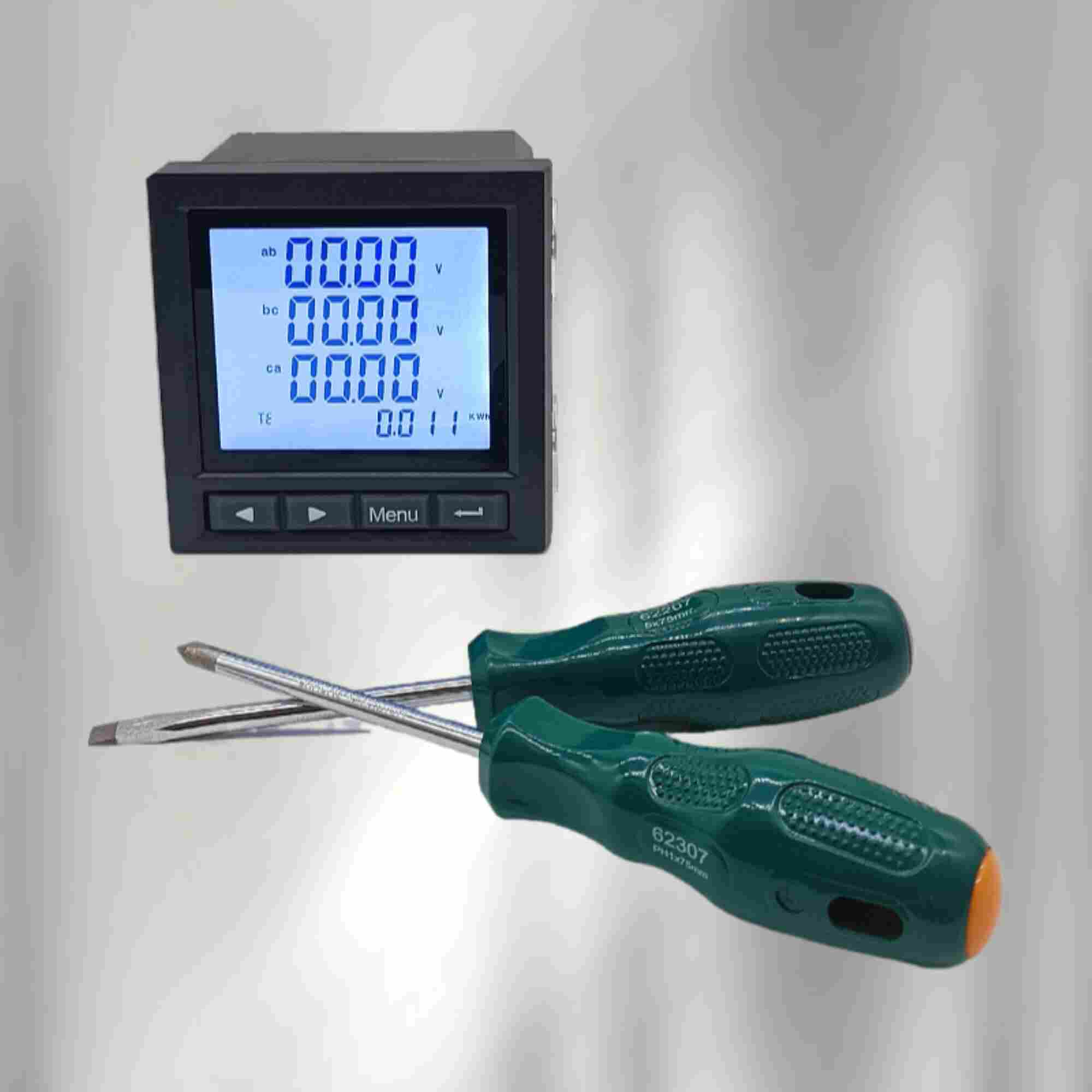

Acuvim393多功能电力仪表产品介绍
Acuvim393
智能网络多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压,有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络多功能电力仪表。智能网络多功能电力仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种*的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统(如：SCADA数据采集与监视控制系统、IPDS智能配电系统和EMS能源管理系统）中。
Acuvim393多功能电力仪表功能特点
电压
在测量电压低于300V（相电压）/520V（线电压）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为999，999V。
电流
通常情况下，都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及和，有符号位。
功率因数
可以测量各相功率因数以及功率因数，测量范围从-1.000 ～ +1.000
频率
工作于不同测量模式时，频率测量的采集通道是不相同的。本仪表是通过A相电压通道测量频率。
电度
可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加无功功率，分别计算出输入无功电度和输出无功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
脉冲输出
提供两个固态继电器输出。一个用于KWH(有功电度)；另一个用于KVARH（无功电度）
电能脉冲=实际脉冲计数值*CT变比值*PT变比值
（实际计数脉冲数值为二次检测计算值）
开关量输
提供两路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。
继电器输出
提供了两路继电器输出端口。继电器规格是250Vac/5A，30Vdc/5A。
模拟量输出
提供了两路模拟量输出端口。模拟量输出～20mA信号，对应的为二次测值。
通过面板或通讯可以修改参数设置
通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
Acuvim393多功能电力仪表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
一、安装方法
1、多功能网络仪表在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线
二、使用方法
测量显示
多功能网络仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和有功功率）；Qa、Qb、Qc、Qs（每相无功功率和无功功率）；PFs（功率因数）；Ss（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
舜高智能售后服务政策
1、质量保证：所供设备全部为厂家原装全新、完全符合标书规定的质量、规格和性能的要求。我方保证货物在正确安装、使用和保养条件下，在其正常使用寿命期内，性能符合标书规定。 2、 提供必要的技术培训，让用户了解设备的结构及日常的基本维护。 3、 设备维修与更换：质保期内系统设备发生非人为故障，我司免费更换、维修；提供产品所需更换的任何备件。质保期外系统设备硬件损坏，如需更换只收取成本费用；所有设备的备品件终身维护，只收取适当材料费用。 4、 售后服务热线响应：提供7×24小时的技术支持服务，半小时内做出实质性反应，2小时到达现场与客户沟通、了解，并及时对故障设备进行维修。
江苏舜高智能*研发生产Acuvim393多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
