ARD2-6.3A/CK电动机保护器4-20mA江苏舜-2022已更新
发布时间：2022-10-23
江苏舜高智能*研发生产ARD2-6.3A/CK电动机保护器4-20mA，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异 步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了* 的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信 息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于 石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

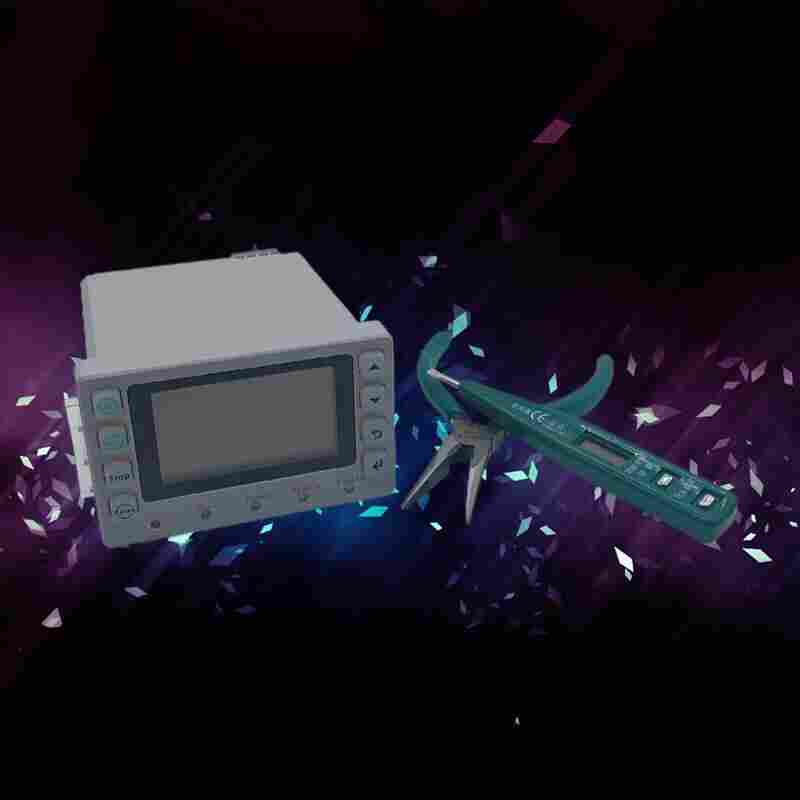

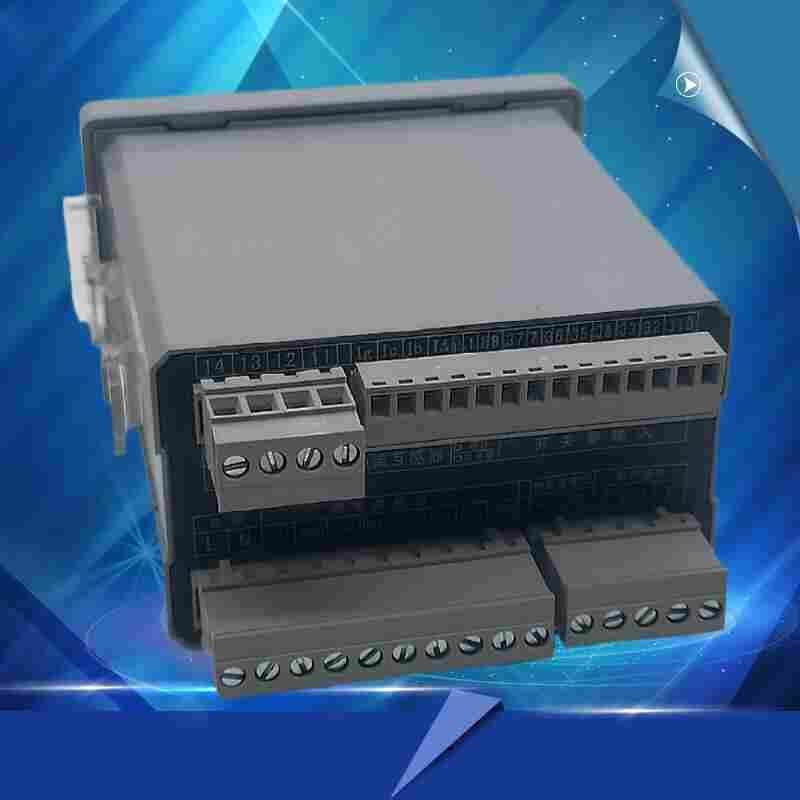

ARD2-6.3A/CK产品介绍
ARD2-6.3A/CK低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
ARD2-6.3A/CK功能特点
1、保护功能：过流保护、 断相保护、 三相不平衡保护、堵转保护、短路保护、漏电保护、 过欠压保护、 接地故障保护、轻载保护。
2、显示监测：运行状态显示三相电流、故障时显示故障信息等。
3、控制功能：直接起动、正反转起动、星三角起动、直接旁路起动、自耦变压器压降起动、多方起动控制。
4、设定功能：可设定额定电流、启动时间、过欠压设定、三相不平衡百分比、漏电电流值、可设故障自动恢复时间或关闭、通讯地址。
5、具有DC-20MA标准模拟量输出，不需外接电源。
6、通讯功能：通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。
7、高清的LED显示三相电流更直观，设置参数更方便。
ARD2-6.3A/CK技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
【标题】行业背景
目前的电动机保护器（电机保护器）普遍是根据电流的大小来决定是否需要保护，这显然没有考虑到环境因素对电机的影响。电机是否需要保护其根本的判断依据应该是电机绕组温度是否过其绝缘等级温度，在相同电流的情况下，对于环境温度高的电机其烧毁的可能性显然要大于环境低的电机，这就说明单纯通过电流的大小来判断电机是否需要保护并不是十分科学的，不能达到对电机在各种环境下的完全保护。基于这些原因，对电机绕组的温升特性实行数学建模，仿真出电机绕组的温度，从而决定电机是否需要保护将是一个必要的研究课题，值得庆幸的是已有这样的产品研制*，例如：原南京爱通自动化研究所与宁波振华电器有限公司合作研制*的MSG/D系列交流电机数字温度仿真监控装置，该系列产品将定子绕组作为研究对象，通过采样电流信号、电机外壳温度信号以及在线测量电机热力学参数，然后通过一个数学模型仿真计算出电机定子绕组的温度，在实际应用中绕组温度仿真精度可达+3度，填补了间接测量电机绕组温度产品的空白，具有开创性意义。
江苏舜高智能*研发生产ARD2-6.3A/CK电动机保护器4-20mA，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
