LL-300D马达保护器带漏电保护江苏舜-2022已更新
发布时间：2022-10-23
江苏舜高智能*研发生产LL-300D马达保护器带漏电保护，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！电动机保护器是我公司按IEC标准开发的智能化、网络化、数字化的电机智能监控装置。基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于MCC 控制中心中。其集的电机智能保护、综合电量测量及现场远方启停操作控制、运行状态监控、故障记录及网络通讯于一体：可以查看测量数据、DI/DO状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等，并且能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。为电机提供完善保护，避免因电机过载、堵转、接地／漏电、欠电流、欠／过压、温度故障、断相及三相电流不平衡等可能导致的生产事故，限度地保证设备运行的有效性与安全性。通过RS5485接口支持多种通讯协议，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4-2OmA的方式与DCS系统连接，把电机运行参数传送出去，构成分布式综合电力监控系统。对于每一个电机回路，需要配置独立的电动机保护器来进行保护与控制。标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。

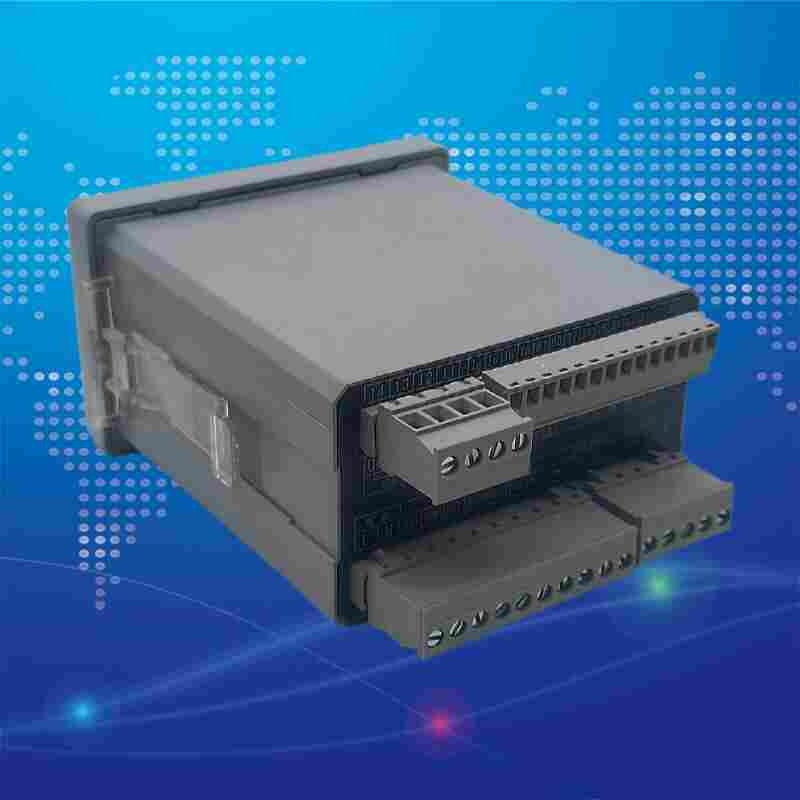

LL-300D产品介绍
LL-300D低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
智能电动机保护控制器主要用于操作交流50Hz或60Hz，额定绝缘电压至690V，额定电流至820A的交流电动机控制回路中的接触器，在电机发生过热、过负荷、堵转、欠流、缺相不平衡、接地、漏电、欠压、过压等故障时对电动机予以保护，同时实现测量、显示、控制、保护、变送和通讯等功能，帮助客户对电动机运行情况进行的分析和管理，以提高供电的可靠性和使用效率。
LL-300D功能特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，可靠。
4、高清晰宽温带背光LCD 显示，设置参数与测量及故障记录直观方便。
5、配有RS485 通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
7、具有4~20mA 标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
LL-300D技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
【标题】行业背景
温度继电器和温度开关温度继电器是采用双金属片制成的盘式继电器，具有结构简单、动作可靠、保护范围广等优点。但它动作缓慢、返回时间长、以上的三角形接法电机不宜使用。目前在电风扇、电冰箱、空调压缩机等方面大量使用的是双金属片制成的动断触点式温度开关。温度继电器与热继电器不同。温度继电器是装在电机内部靠温度变化使其动作的，而热继电器是装在动力线上靠电流热效应动作的。电子式电机保护控制装置随着现代电子技术的迅速发展，电子式保护控制装置应运而生。目前已由晶体管发展到集成电路、单片机和数字信号处理器。这类电子式保护控制装置从功能上一般分为断相保护、综合保护多功能保护、温度保护、智能保护、微机监测保护控制和集中监测保护控制等。
江苏舜高智能*研发生产LL-300D马达保护器带漏电保护，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
