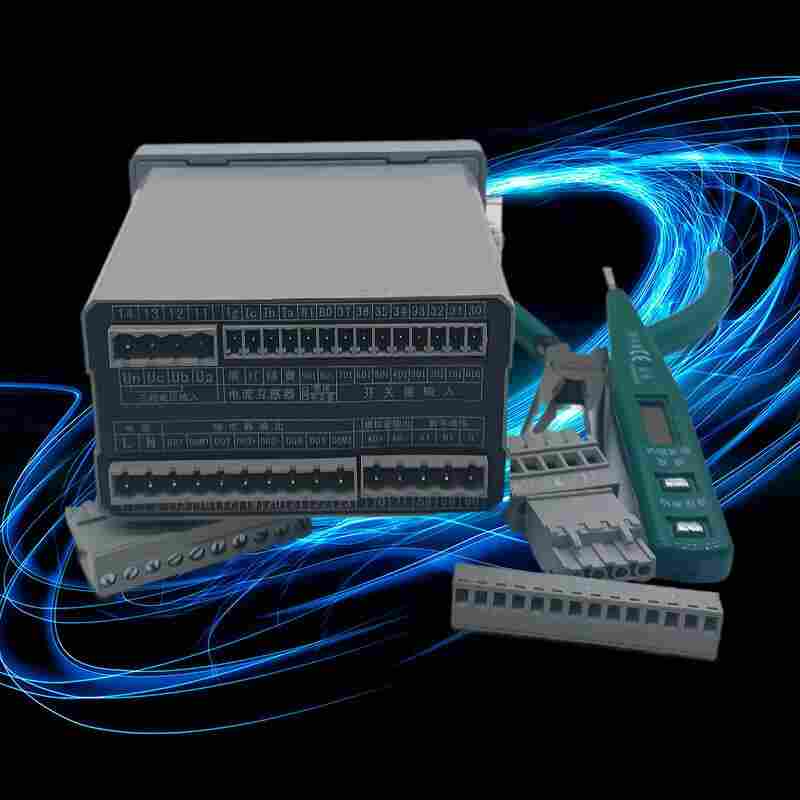

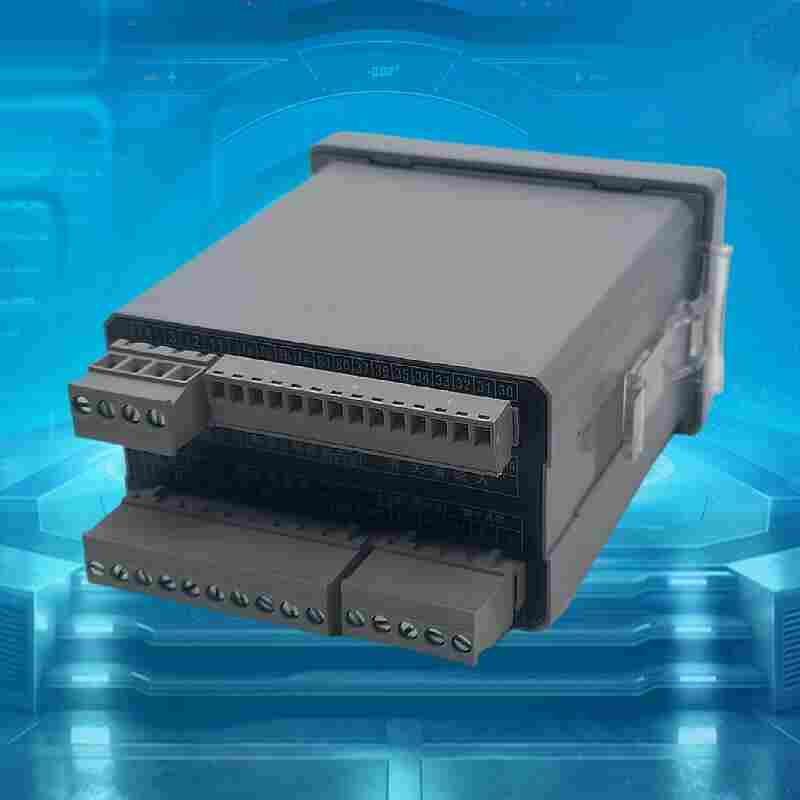

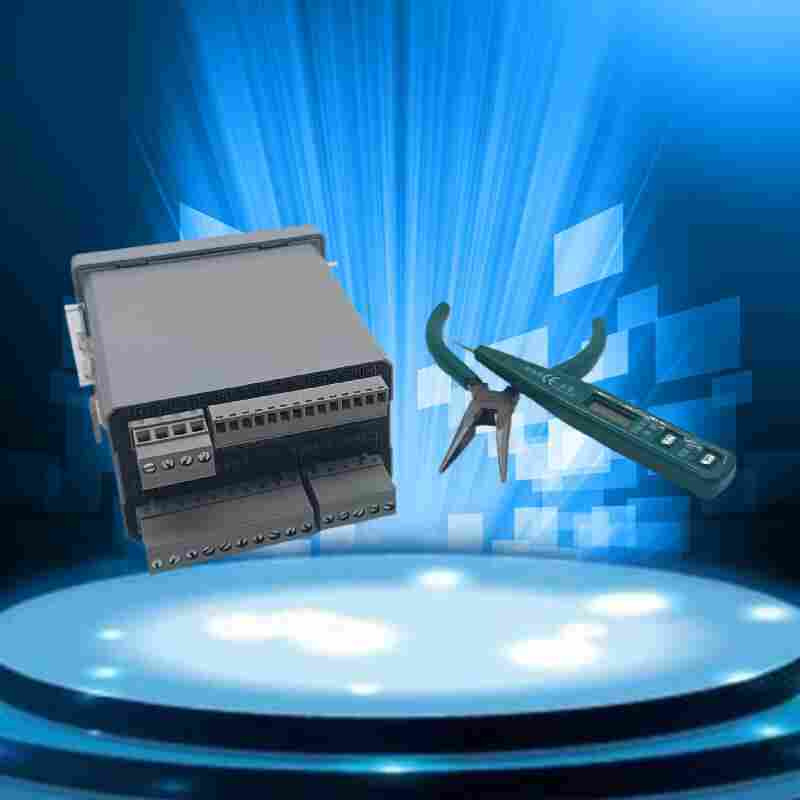

DZ81-MP-A-25A一体式电动机保护器江苏舜-2022已更新
发布时间：2022-10-25
江苏舜高智能*研发生产DZ81-MP-A-25A一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
DZ81-MP-A-25A一体式电动机保护器产品介绍
电动机保护器是我公司按IEC标准开发的智能化、网络化、数字化的电机智能监控装置。基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于MCC 控制中心中。其集的电机智能保护、综合电量测量及现场远方启停操作控制、运行状态监控、故障记录及网络通讯于一体：可以查看测量数据、DI/DO状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等，并且能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。为电机提供完善保护，避免因电机过载、堵转、接地／漏电、欠电流、欠／过压、温度故障、断相及三相电流不平衡等可能导致的生产事故，限度地保证设备运行的有效性与安全性。通过RS5485接口支持多种通讯协议，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4-2OmA的方式与DCS系统连接，把电机运行参数传送出去，构成分布式综合电力监控系统。对于每一个电机回路，需要配置独立的电动机保护器来进行保护与控制。标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
电动机智能保护装置是按IEC 标准开发的智能化、网络化、数字化低压电动机保护测控装置；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
DZ81-MP-A-25A一体式电动机保护器功能特点
保护功能：
过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、轻载保护、空载保护、短路保护。
控制功能：
直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
显示监测：
运行状态、三相电流、线电压、漏电电流、故障信息、电动机工作累计时间、故障等信息。
设定功能：
额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、通讯地址。
远传功能：
具有D-20mA模拟量输出，不需外接电源。
通讯功能：
通过 RS485 串行通讯与计算机可构成 256台保护器常规保护控制网络。远程数据设定及显示，远程电动机启动，停止控制等。
DZ81-MP-A-25A一体式电动机保护器技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
DZ81-MP-A-25A一体式电动机保护器行业背景
电机与保护控制装置配套出厂，在世界发达*早成惯例并普及应用，而我国出口的电机也都是配套保护装置出厂。电机配套保护装置，不仅减少了用户在品种繁多的电机保护产品选型上的麻烦，更重要的是提高了电机的质量等级和电机生产厂的质量信誉，减少因电机烧毁造成的严重损失，同时也给电机出口和国内应用拓宽了市场。电机与保护装置厂家联姻，优势互补，珠联璧合，实现双赢。给各自行业都仓，造了更为广阔的发展空间和市场前景，对我国电机行业科技创新和技术进步与节约能源事业具有重要意义。目前存在问题和建议，电机厂家存在的误区一是认为配套保护装置出厂，减少电机的烧毁会减少电机的销售量。众所周知，电机不是一次报废产品，而是烧毁后可以进行多次维修继续使用的。因此对电机销售市场不但没有影响，而且会扩大销售市
场。因为电机配套出厂保护装置后，可以向用户*电机不会烧毁，若有烧毁赔偿烧毁损失，这个损失
可由配套保护装置厂家来承担。所以不但不会影响电机的销售市场，反而会扩大电机的销售量。二是认为配套出厂增加了电机销售价格，用户不愿接受。实际上用户在不断选择使用保护装置，若配套出厂便减少了用户的麻烦。三是对国产保护装置不大放心。前面讲过我国的电机保护已经历了二十余年的研制、应用和完善过程某些产品已达到或过了国外产品的*技术只要认真挑选可以选出让大家放心的配套产品。
江苏舜高智能*研发生产DZ81-MP-A-25A一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
