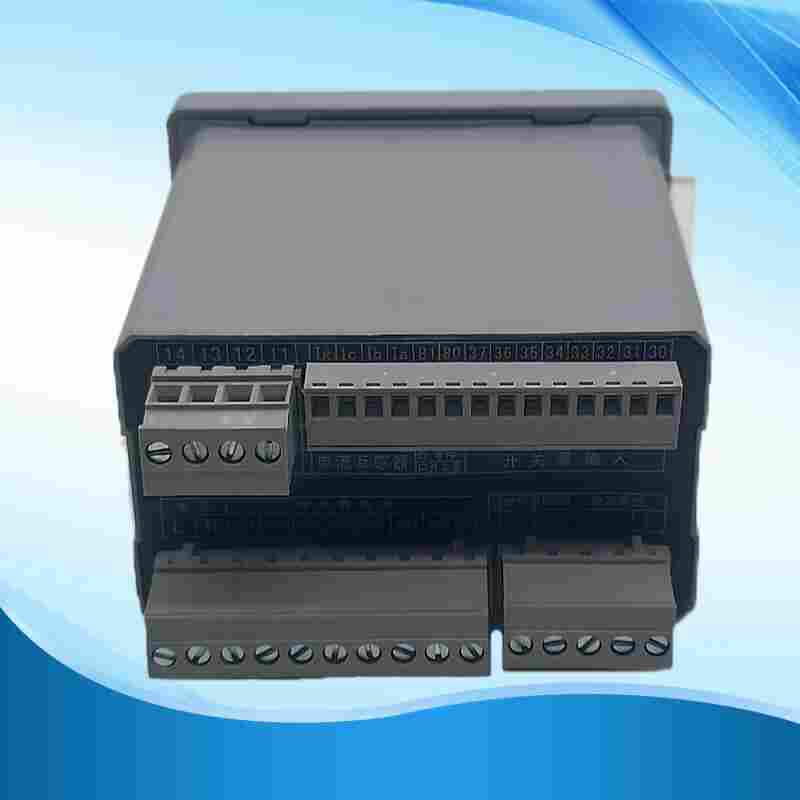

ST501M-G-500A一体式电动机保护器江苏舜-2022已更新
发布时间：2022-10-25
江苏舜高智能*研发生产ST501M-G-500A一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST501M-G-500A一体式电动机保护器产品介绍
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
智能电动机保护器，是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护，测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
ST501M-G-500A一体式电动机保护器功能特点
保护功能：短路、堵转、接地、不平衡、缺相、过载、欠载、过压、欠压、欠功率、tE时间保护、起动加速时等多种数字式保护功能。
控制功能：可提供4路可编程继电器输出，满足直接起动、双向起动、星、三角起动、自藕压降起动、电阻压降起动等起动方式。
扩展功能：R485通讯、4-20mA模拟量电流输出、晃电自起动、可编程开关量、PTC保护、有功功率、无功功率、三相电压、功率因数、模拟量输入保护等。
精度：三相电流精度优于1.0%，4-20mA电流输出精度优于0.3%FS，零序互感器技术参数：37.5mA/22mV。
ST501M-G-500A一体式电动机保护器技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
ST501M-G-500A一体式电动机保护器行业背景
国内电动机保护器（电机保护器）的状况
（一)热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。它在保护电动机过载方面具有反时限性能和结构简单的特点。但存在功能少，无断相保护，对电机发生通风不畅，扫膛、堵转、长期过载；频繁启动等故障不起保护作用。这主要是因为热继电器动作曲线和电动机实际保护曲线不一致，失去了保护作用。且重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度的影响误动或拒动，功耗大、耗材多、性能指标落后等缺陷。
(二)温度继电器是采用双金属片制成的盘式或其他形式的继电器，具有结构简单、动作可靠，保护范围广泛等优点，但动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。目前在电风扇、电冰箱、空调压缩机等方面大量使用。
温度继电器与热继电器不同。温度继电器是装在电动机内部，靠温度变化时期动作的。而热继电器装在动力线上，靠电流热效应动作的。
(三)电子式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路，从功能上一般分为断相保护、综合保护（多功能保护）、温度保护和智能保护。此类保护有节能、动作灵敏、度高、耐冲击振动，重复性好、保护功能齐全、功耗小等优点。
1.电动机保护器（电机保护器）是以检测线电流的变化（包括采取、正序、负序、零序和过流）为原则，可检测断相或过载信号。除具有断相保护功能外，还具有过负荷、堵转保护功能。
2.智能保护：集保护、遥测、通讯、遥控与一体的电动机保护装置，对电动机发生断相、过载、短路、欠压、过压和漏电等故障时实现保护，还具有电流电压显示，时间控制，软件自诊断，来电自恢复，自启动顺序，故障记忆，自琐和远传报警，显示故障时的电流、电压故障前后用代号闪烁示警，配置RS485通讯接口，实现计算机联网。同时可监控、监测256台电动机工作等功能。
江苏舜高智能*研发生产ST501M-G-500A一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
