YHR6100-32A低压电动机综合保护器江苏舜-2022已更新
发布时间：2022-10-25
江苏舜高智能*研发生产YHR6100-32A低压电动机综合保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！

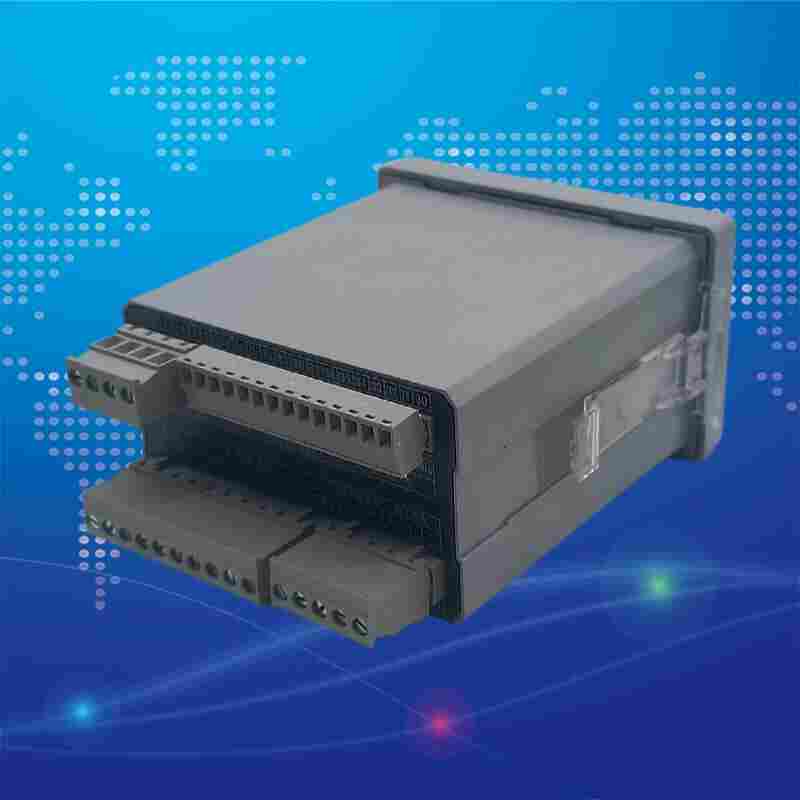

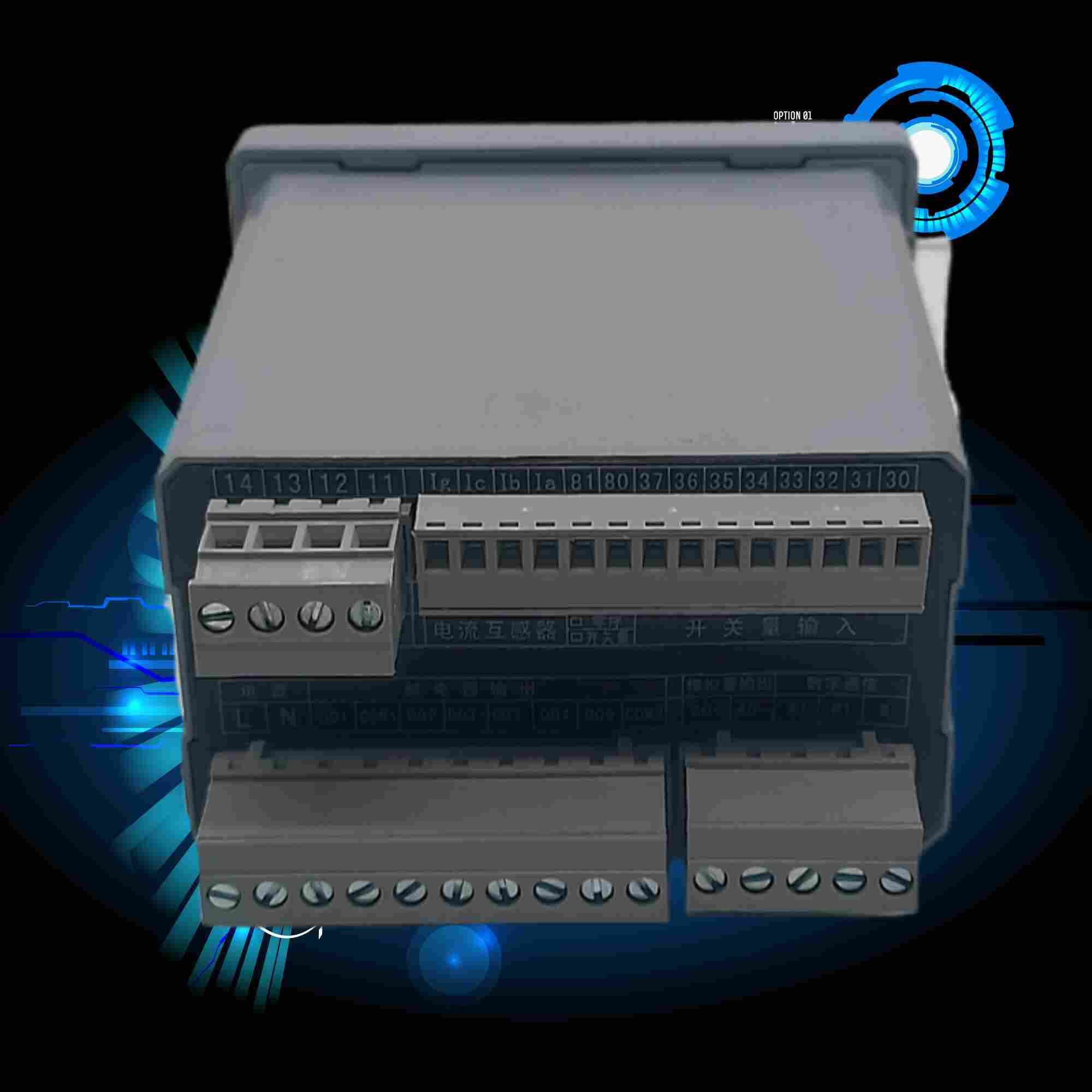

YHR6100-32A低压电动机综合保护器产品介绍
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
系列电动机智能保护器系统。是我公司在生产过程中积累现场各方经验与单片机高科技的结晶，核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点，可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护，具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口，支持MODBUS-RTU协议和模拟量4-20MA输出功能，方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
YHR6100-32A低压电动机综合保护器功能特点
电流规格
保护器的电流规格分为以下：1A、6.3A、25A、63A、100A、250A、630A。电流小于100A时，电机电缆线可直接穿过保护器自带的电流互感器，当电流大于100A时采用外置的电流互感器，电机电缆线穿过外置的电流互感器，互感器输出的二次线穿过保护器自带的电流互感器。
远方遥控输出，用户面板控制输出
输入与输出采用可编程逻辑控制，轻松实现控制联锁、互锁
采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等，各种信息一目了然。
YHR6100-32A低压电动机综合保护器技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
YHR6100-32A低压电动机综合保护器行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
江苏舜高智能*研发生产YHR6100-32A低压电动机综合保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
