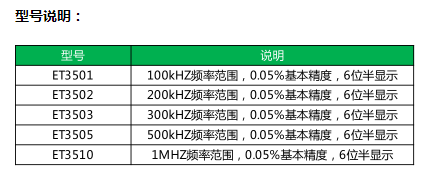

ET3501台式数字电桥
ET35系列LCR数字电桥是采用自动平衡电桥原理设计的高精度元件参数分析仪，其10Hz~1MHz的测试带宽、频率连续可调、0.05%的基本测量精度以及仪器所提供的自动电平控制功能、列表扫描和档计数功能为绝大多数元器件和材料提供准确、完整的测量与分析，广泛适用于产品研发、元器件入厂检验、产品在线分检等应用场合。
产品特点：
0.05%基本准确度
*达200次/秒的测量速度
10Hz-1MHz频率测量范围，连续可调，1mHz步进
测试信号电平10mV-2V可调，1mV步进
内部可编程直流偏置电压-2V~+2V
支持外部施加直流偏置电压-60V~+60V
支持外接电流源
电压或电流的自动电平调整
V、I等测试信号监视功能
10点列表扫描测试功能
10档分选及计数功能
100组自定频率点校准数据
自动、手动量程
7寸液晶显示，中、英文界面
USB、LAN、RS232、GPIB、HANDLER接口
测量对象：
无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
半导体元件：变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估
介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
半导体材料：半导体材料的介电常数、导电率和C-V特性
液晶材料：液晶单元的介电常数、弹性常数等C-V特性
应用领域：
电子 电容器、基片、PCB、天线、铁氧体、减震器、SAR 体模材料
航空航天/ 隐形术、RAM ( 雷达波吸收材料)、雷达天线罩
工业材料 陶瓷和复合材料 汽车零部件、涂层
聚合物和塑料 纤维、薄膜、绝缘材料
水凝胶 一次性尿片、软性隐形眼镜
液晶 显示器
其它包含此类材料的产品 轮胎、涂料、粘合剂等
食品和农业 食品保鲜( 变质) 研究、微波食品开发、包装、含水率测量
林业和矿业 木材/纸制品含水率测量、含油量分析
制药和医疗 药物研究和生产、生物植入体、人体组织定征、生物量、发酵

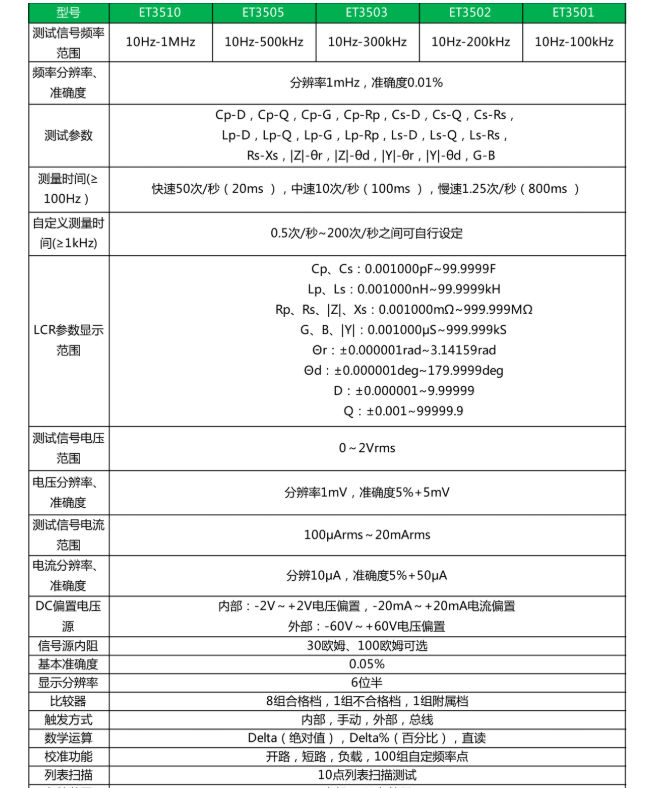

一般技术规格：
电源电压：220V.AC/50Hz ±10%,，或110V.AC（选配）；
功耗：<20W
显示：7寸TFT液晶屏，分辨率800*480
接口：LAN、RS232、GPIB、USB Host、USB Device、HANDLER接口
使用环境：0℃～40℃
尺寸：330mm*285mm*136mm（宽*深*高）
重量：3.6kg
标配附件：
三芯电源线（30A51）
四端对开尔文测试电缆（35A51）
引线型开尔文测试夹具（35A52）(仅ET3510、3505、3503三款为标配)
镀金短路板（35A53）
选配附件：
GPIB电缆（32P01）
RS232串口线（32P04）
USB数据线（32P05）
2m/4m测试电缆（35P01）
SMD贴片元件测试夹具(35P02)
LCR测试笔/四线贴片元件测试夹（35P03）
开尔文测试夹（35P04）
