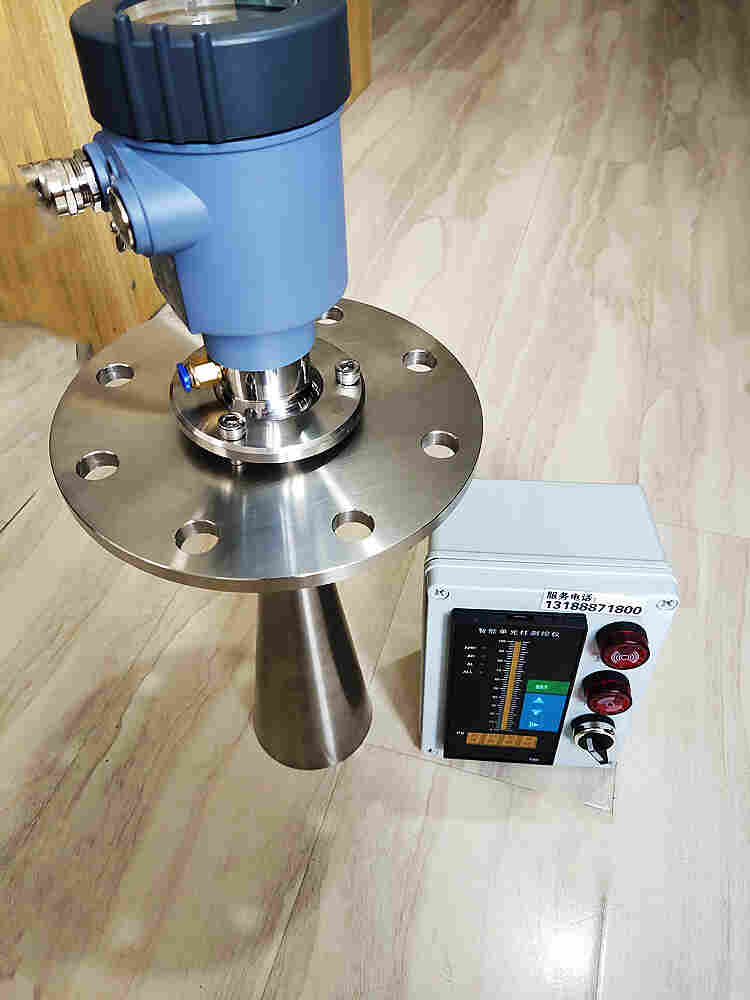

硫酸盐酸储罐高液位报警器
系统工作原理及组成
2.1 工作原理
防溢流控制器是专为顶部付油系统设计的防溢流自动控制系统。系统通过防溢探杆检测液位信号，当液位过报警位置时，系统输出声光报警信号供现场工作人员及
时了解系统工作状态，同时输出继电器开关信号供付油系统控制。
2.2 系统组成及功能
防溢流控制器主要由主控制器、声光报警器、防溢探杆及接线盒组成。
1. 主控制器
a. 检测防溢探杆液位信号；
b. 向声光报警器提供声光报警信号；
c. 向付油系统输出继电器开关信号；
d. 防爆标志：exd[ia]iibt4
2. 声光报警器
a. 提供液位的光报警指示灯；
b. 提供蜂鸣器声音报警，>90db（30cm直线距离）
产品特色
四线制隔离式（兼容三线制）
备份和还原设置参数
可测量物位、液位、体积、重量等
可任意调整模拟量输出
中英文双语菜单
具有数字滤波和回波识别功能
可人工设定固定干扰滤波功能
支持自定义主显示界面
支持自定义数学函数运算
支持自定义声速（特殊物质测量）
应用领域
☆ 水及污水处理
泵房、集水井、生化反应池、沉淀池等
☆ 电力、矿山
灰浆池、煤浆池、汽油柴油储罐、堆料场或部分移动设备控制等
☆ 食品工业
酒厂、粮仓、食品材料装盛槽罐等
☆控制系统配套使用
性能指标
量程：5、8、10、12、15m(定货时选购)
盲区：<0.25-0.5m(与量程而不同)
发射角： 小于12°（与传感器而不同）
精度：±0.25％f.s
显示分辨率：1mm
温度补偿：自动温度补偿
工作频率：20 khz～200khz（因型号规格而不同）
现场设置：通过本机按键完成
：出厂,可现场校准
显示：1.8英寸中文 lcd
键 盘：4位贴片式按键 可中英文菜单自动切换
输出（选定）
输出信号：4～20ma
rl>300ω(0～20ma0～5v1～10v)；
继电器(250v dc:10a 24v)；rs485
供电
工作电压：ac220v或dc12-30v （选定）
功耗：<1.5w
物理特性
外形尺寸：φ115mm×215mm×m62
进线电缆：用户自定义长度(内置接线端子)
电气接口：m20x1.5(两组)
安装方式：m62x2或￠63mm圆孔（配大锣环）
环境性能
防护等级：ip65 (防护等级)
防爆等级：exiaii bt4gb
工作温度: －10℃～60℃
工作压力： 常压
