ST501E-C-500A抗晃电马达保护器江苏舜-2022已更新
发布时间：2022-10-26
江苏舜高智能*研发生产ST501E-C-500A抗晃电马达保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！

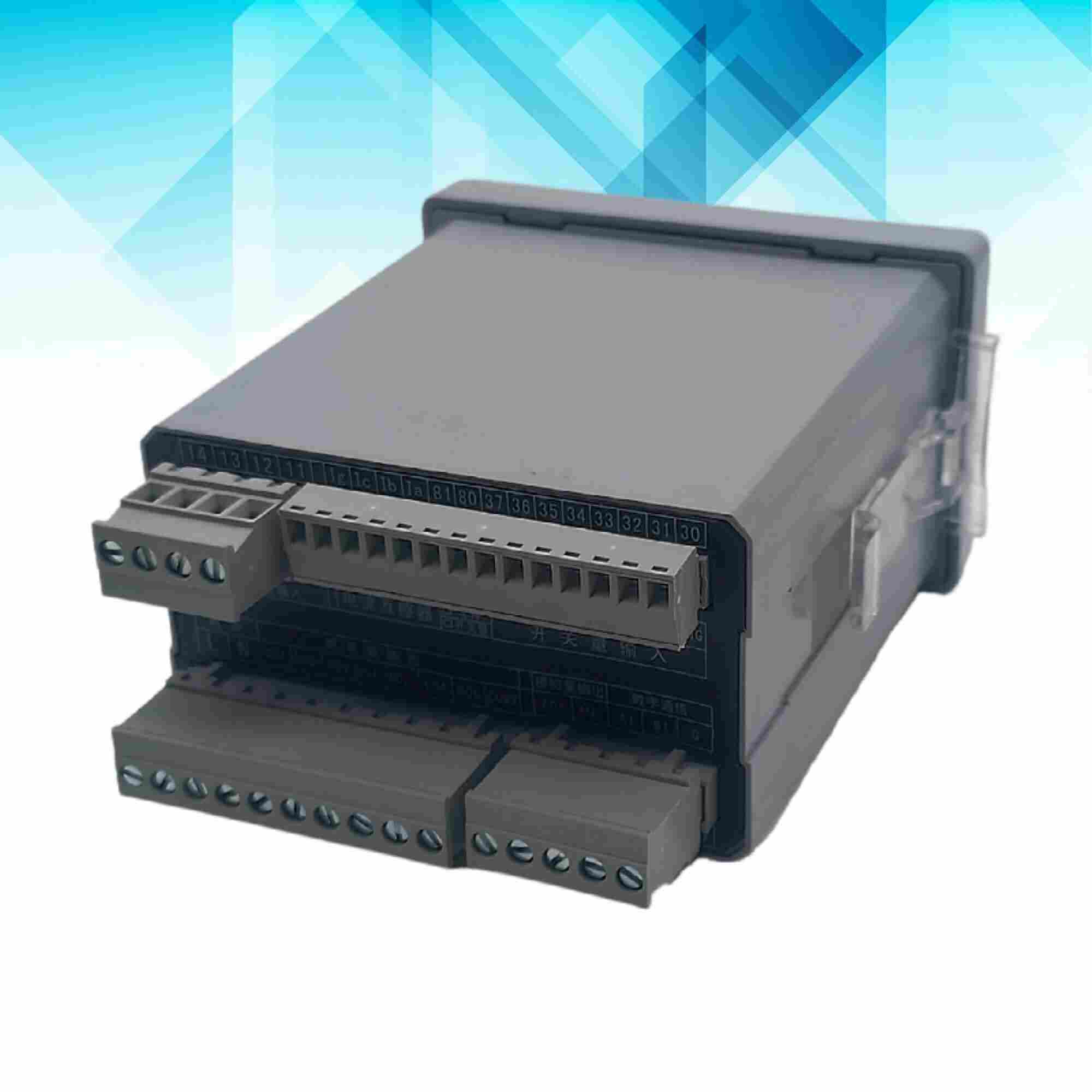

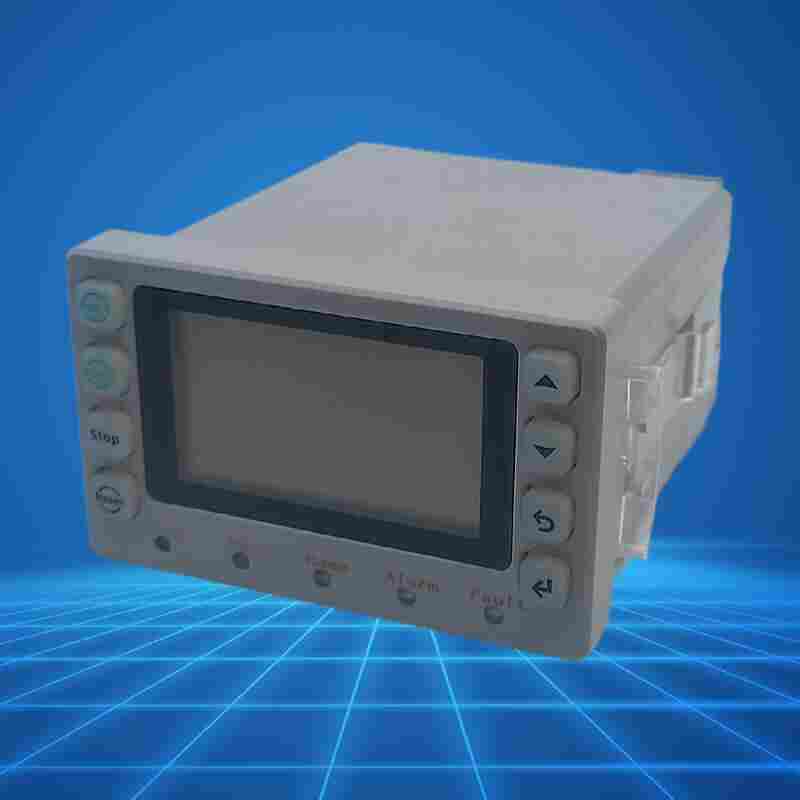

ST501E-C-500A抗晃电马达保护器产品介绍
系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。
智能电动机保护器，是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护，测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
ST501E-C-500A抗晃电马达保护器功能特点
保护功能：
过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、轻载保护、空载保护、短路保护。
控制功能：
直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
显示监测：
运行状态、三相电流、线电压、漏电电流、故障信息、电动机工作累计时间、故障等信息。
设定功能：
额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、通讯地址。
远传功能：
具有D-20mA模拟量输出，不需外接电源。
通讯功能：
通过 RS485 串行通讯与计算机可构成 256台保护器常规保护控制网络。远程数据设定及显示，远程电动机启动，停止控制等。
ST501E-C-500A抗晃电马达保护器技术指标
产品符合以下标准的相关要求
GB/T 14048.1 -2000 低压开关设备和控制设备则
GB/T EC60947-4-1：2000 低压开关设备和控制设备低压机电式接触器和电动机起动器
GB/T 10736-2007低压电动机保护器
GB/T 14048.5-2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件-机电式控制电路电器
GB/T (IEC 60255-22-1：2007)振荡波抗扰度检验
GB/T (IEC 60255-22-2：1996)静电放电抗扰度检验
GB/T EC 60255-22-3：2000)射频电磁场辐射抗扰度检验
GB/T (IEC 60255-22-4：2002)电快速瞬变脉冲群抗扰度检验
GB/T (IEC 60255-22-5：2002)浪涌抗扰度检验
GB/T (IEC 60255-22-6：2001)射频场感应的传导骚扰抗扰度检验
GB/T (IEC 60255-25：2000)传导发射限值检验
GB/T (IEC 60255-25：2000)辐射发射限值检验
ST501E-C-500A抗晃电马达保护器行业背景
电动机保护器（电机保护器）与企业经济效益关系计算公式如下：
Qs=电动机修理费×保护器可靠系数＋电机拆装费＋停工损失－保护器购买费－保护安装费
=(电动机修理费×保护器可靠系数－保护器购买费)＋(电机拆装费＋停工损失－保护安装费)
=(直接经济效益)＋(间接经济效益)
例如：有一台55KW电动机，若烧坏后修理费为2500元，配置一台使用可靠系数为98%，售价为490元电动机保护器，它使电机免遭烧毁而产生的直接经济效益QZ为：
QZ=电动机修理费×保护器可靠系数－保护器购买费=2500×98%－490=1960（元）
直接节省比例：ρ=1960/2500×=78.4%
计算结果：用户购买电动机保护器的结果，能够节省了1960元，节省比例为78.4%。
电动机功率修理费（大约）购买电动机保护器（电机保护器）费用相对节省费用
10KW900元350元550元
20KW1300元380元920元
30KW1800元490元1310元
60KW3000元590元2410元
90KW5000元690元4310元
注：此处假设电动机保护器（电机保护器）的可靠系数为
