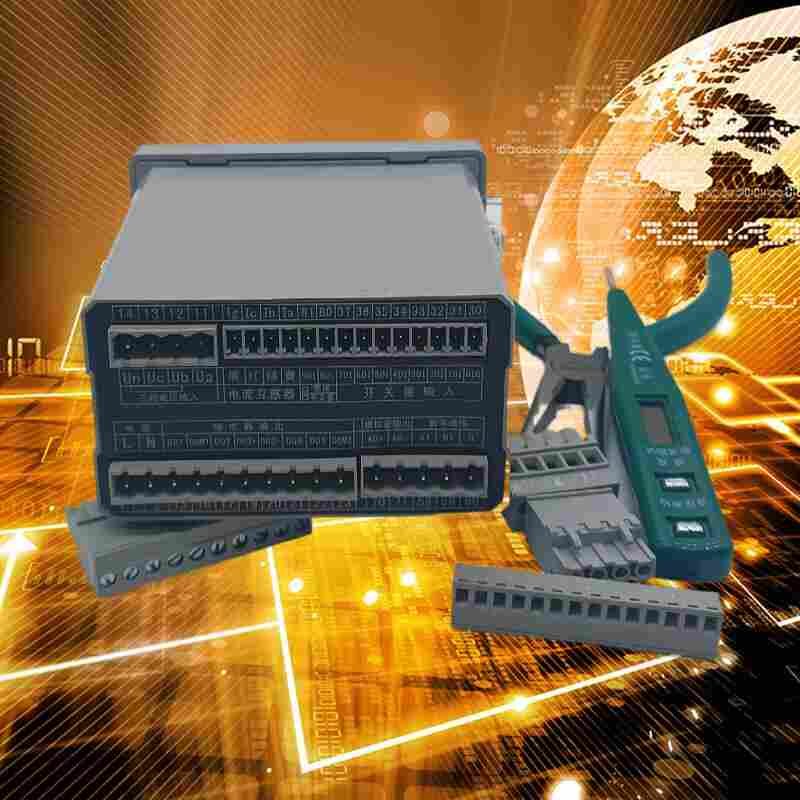

ST503M-G-5A电动机综合保护器江苏舜-2022已更新
发布时间：2022-10-26
江苏舜高智能*研发生产ST503M-G-5A电动机综合保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST503M-G-5A电动机综合保护器产品介绍
智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。
ST503M-G-5A电动机综合保护器功能特点
1、实时监测电机回路电流、电压情况。
2、实时监测电机的运行状态。
3、根据电流、电压情况，实现过载、断相等保护。
4、简化MCC设计。（可集成电流表、电压表、变送器等二次元件）
ST503M-G-5A电动机综合保护器技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
ST503M-G-5A电动机综合保护器行业背景
同所有的产品一样，电动机保护器（电机保护器）经历了由低级到高级、由简单到复杂逐渐科学完善的发展过程，在这个过程中一批批技术人员倾注了大量的热情与心血。虽然电动机保护器（电机保护器）已发展到了微电子时代，但我想，电动机保护器（电机保护器）的课题将永远不会停止，仍然需要我们百倍努力，仍有大量的工作等着我们去做，例如：电动机保护器（电机保护器）仍没有*标准，导致市场上产品良莠不齐，这就说明电动机保护器（电机保护器）成长之路还很漫长，我们期待着电机保护行业的健康发展。
