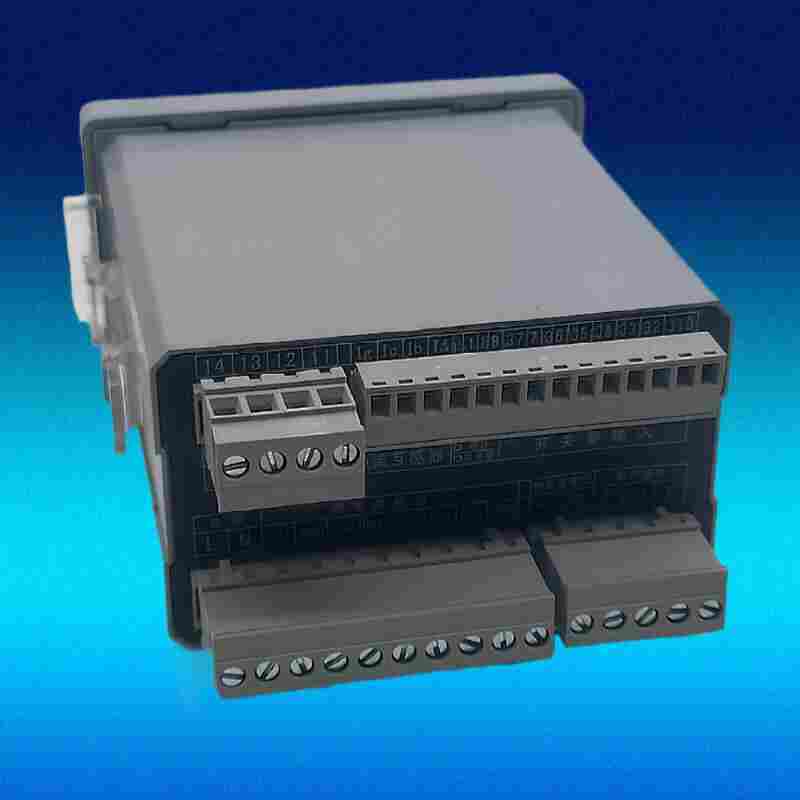

ST503H-C-500A电动机保护器带温度保护江苏舜-2022已更新
发布时间：2022-10-26
江苏舜高智能*研发生产ST503H-C-500A电动机保护器带温度保护，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST503H-C-500A电动机保护器带温度保护产品介绍
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
智能电动机保护器，是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护，测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
ST503H-C-500A电动机保护器带温度保护功能特点
保护功能：短路、堵转、接地、不平衡、缺相、过载、欠载、过压、欠压、欠功率、tE时间保护、起动加速时等多种数字式保护功能。
控制功能：可提供4路可编程继电器输出，满足直接起动、双向起动、星、三角起动、自藕压降起动、电阻压降起动等起动方式。
扩展功能：R485通讯、4-20mA模拟量电流输出、晃电自起动、可编程开关量、PTC保护、有功功率、无功功率、三相电压、功率因数、模拟量输入保护等。
精度：三相电流精度优于1.0%，4-20mA电流输出精度优于0.3%FS，零序互感器技术参数：37.5mA/22mV。
ST503H-C-500A电动机保护器带温度保护技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
ST503H-C-500A电动机保护器带温度保护行业背景
数字电子式电动机保护器（电机保护器）主要以单片机作为控制器，可实现电机的智能化综合保护，有的还具有远程通讯功能，可在PC机上实现对多达256台联网的电机实现在线综合监视与控制，在采样和整定精度方面有质的飞跃，可对采样信号进行软件非线性校正，并可实现真有效值计算，从而极大地降低了被测信号波形畸变的影响，真正实现了高精度采样，在整定方面采用数字设定，通过键盘由用户自行现场设定，不存在误差，还可为过载保护设置多条更科学的反时限曲线。因为采用了单片机就使得在相同硬件条件下集多种功能与一体的综合保护器的出现成为可能，例如，上海万谱*近研制*的SWJ2系列电动机保护器（电机保护器）就具有远程通讯、声光报警、过载、堵转、短路、漏电、欠流、故障记忆等多种功能，它采用交流采样技术、多点线性校正技术、量程自动切换技术，使其在1A-100A或10A-1000A的测量范围内都能保持很高的采样精度，在同类产品中处于地位。随着微电子技术的发展，电动机保护器（电机保护器）正朝着智能化，综合化，高精度，高可靠方向发展。
江苏舜高智能*研发生产ST503H-C-500A电动机保护器带温度保护，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
