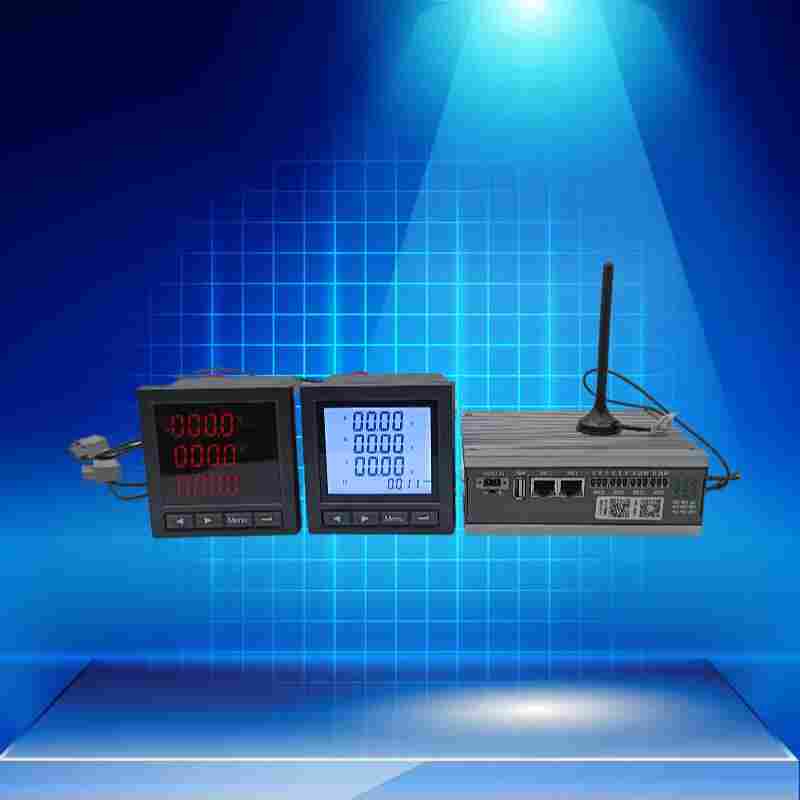

多功能电力仪表BRN-D300
发布时间：2022-10-29
江苏舜高智能*研发生产BRN-D300多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
BRN-D300多功能电力仪表产品介绍
BRN-D300
集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能：带有RS485/MODBUS-RTU协议；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。
BRN-D300多功能电力仪表功能特点
电压
在测量电压低于300V（相电压）/520V（线电压）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为999，999V。
电流
通常情况下，都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及和，有符号位。
功率因数
可以测量各相功率因数以及功率因数，测量范围从-1.000 ～ +1.000
频率
工作于不同测量模式时，频率测量的采集通道是不相同的。本仪表是通过A相电压通道测量频率。
电度
可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加无功功率，分别计算出输入无功电度和输出无功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
脉冲输出
提供两个固态继电器输出。一个用于KWH(有功电度)；另一个用于KVARH（无功电度）
电能脉冲=实际脉冲计数值*CT变比值*PT变比值
（实际计数脉冲数值为二次检测计算值）
开关量输
提供两路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。
继电器输出
提供了两路继电器输出端口。继电器规格是250Vac/5A，30Vdc/5A。
模拟量输出
提供了两路模拟量输出端口。模拟量输出～20mA信号，对应的为二次测值。
通过面板或通讯可以修改参数设置
通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
BRN-D300多功能电力仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
在保证期内所发现的缺陷买方应尽快通知我公司，说明其缺陷或损坏的程度以及要求弥补缺陷或损坏的办法。如因我公司所供货物制造质量问题出现货物故障时，我公司赔偿买方因此造成的直接损失，并尽快免费修复、更换、重新设计或修改、更新设备和材料中有缺陷的部分；而因买方使用不当原因出现货物故障时，我公司在接买方通知后，12小时内到达现场。帮助排除故障，修复或更换零部件，需更换零部件时，酌情收取成本费；如果我公司在收到通知后，在规定的时间内没有以合理的速度弥补缺陷，买方可采取必要的补救措施，但其风险和费用将由我公司承担，买方根据合同规定对我公司行使的其他权力不受影响。 在质保期满后，出现故障时，我公司仍将做好售后服务，及时处理解决，以优于市场的价格收取零部件费及人工费。
江苏舜高智能*研发生产BRN-D300多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
