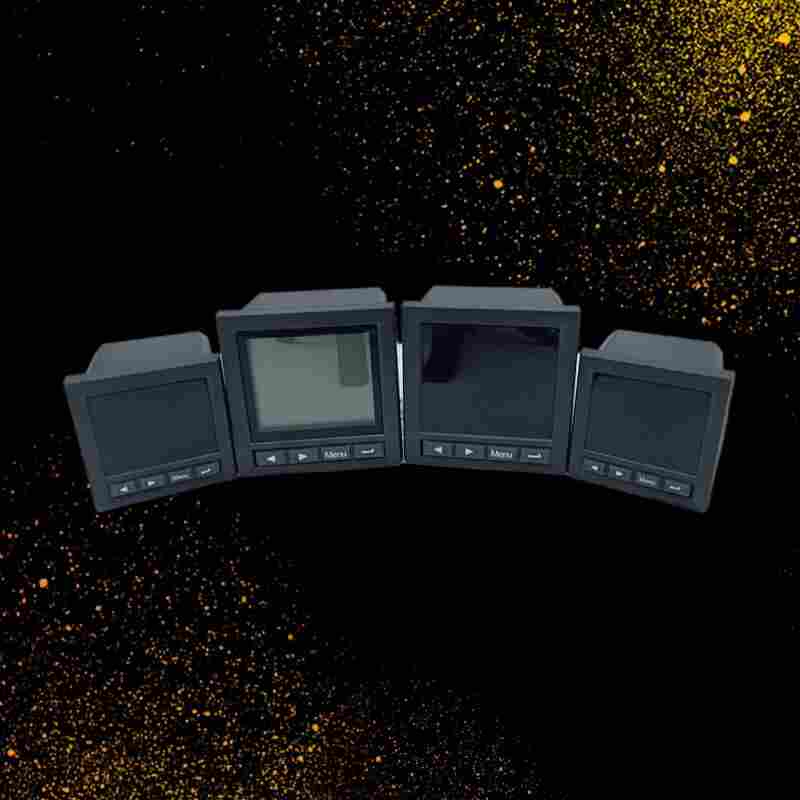

Acuvim72E数显多功能电力仪表
发布时间：2022-10-29
江苏舜高智能*研发生产Acuvim72E数显多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
Acuvim72E数显多功能电力仪表产品介绍
Acuvim72E
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU讯协议。
Acuvim72E数显多功能电力仪表功能特点
1、显示频率、通讯地址、波特吕等通过面板上按钮操作，随时可以任意设置，适用非常灵活方便。
2、可选择被测量值的变送输出，输出为4~20mA，0~5V，4~12~20mA等模拟量可选（K3、K4、K5、K6均可变送输出）。
3、可选择RS-485数字接口，采用标准MODBUS协议，可连接128个不同仪表，传输距离达1.2公里。
数显电力仪表适用范围广、组合功能强：三相功率表除可直接测量显示功率以外，还可通过键盘切换测量显示A,C相电压、电流的真有效值以及频率等电参量：数字校零、校调、精度高，极高。
Acuvim72E数显多功能电力仪表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
1.我们将按照客户的要求提供相关的技术培训和技术资料。
2.产品有质量问题，一年免费保修，终生维护，有合同约定的按合同约定。
3.我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障。
4.24小时值班热线电话服务
5.4小时电话响应服务
对用户要求，我们根据情况立即答复，并对于不能立即解决的问题*迟不过4小时内回复。我们实行首问负责制，由接到用户信息的部门负责传递相关部门并处理结果。
6.快速现场响应服务
江苏舜高智能*研发生产Acuvim72E数显多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
