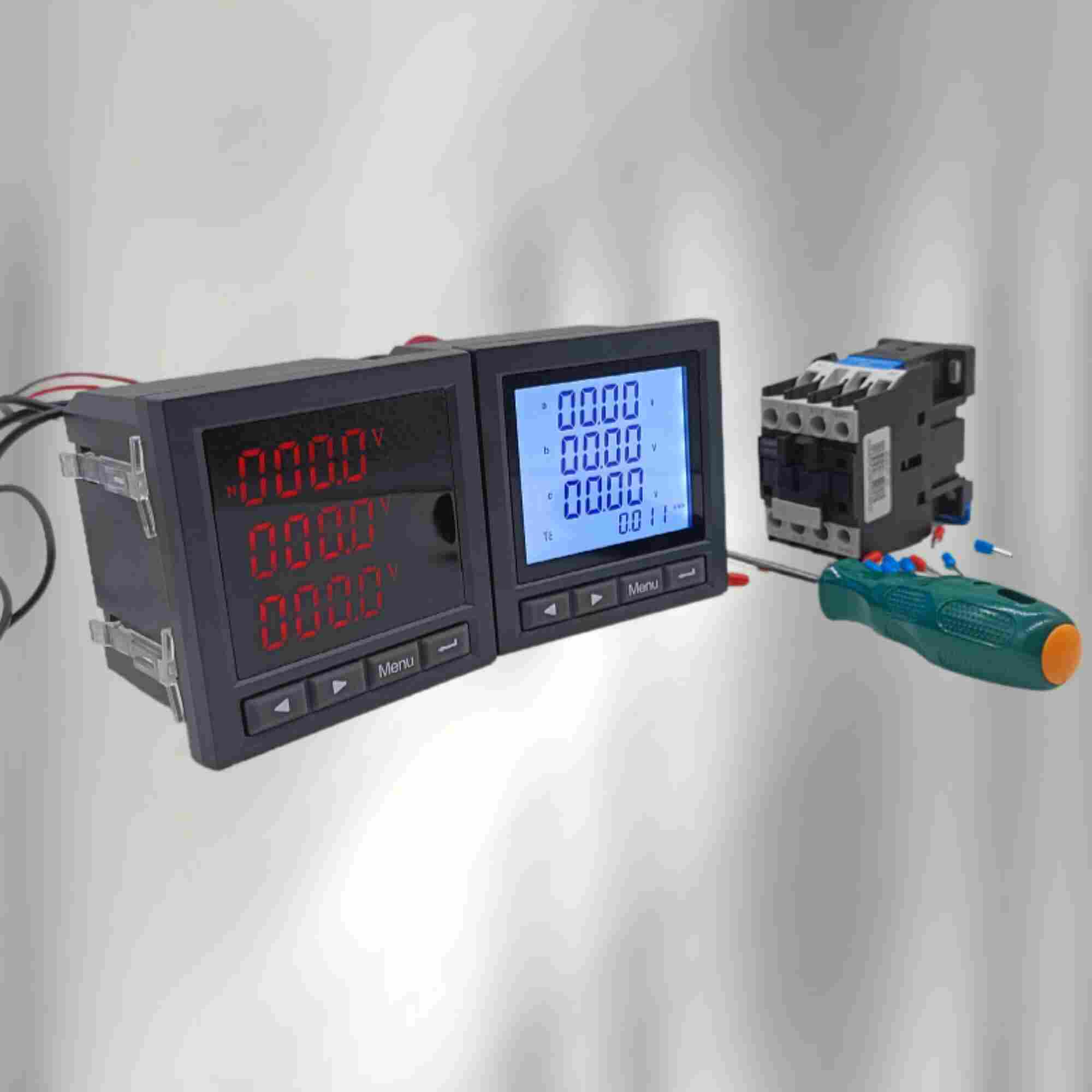

ACR220EG智能电表
发布时间：2022-10-29
江苏舜高智能*研发生产ACR220EG智能电表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
ACR220EG智能电表产品介绍
ACR220EG
具有极高的，可以直接取代常规电力变送器，测量指示仪表，电能计量仪表以及相关的辅助单元。作为一种*的智能化，数字化的电网前端采集元件，多功能电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化，配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中，具有安装方便，接线简单、维护方便、工程量小，现场可编程设置输入参数、能够完成业界不PLC、工业控制计算机通讯软件的组网。
ACR220EG智能电表功能特点
可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uca（线电压）Ia、Ib、Ic（电流）；Ps（有功功率）；Qs（无功功率）；PF（功率因素）；Ss（视在功率）；F（频率）以及EP（有功电能）、Eq（无功电能）所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。所有的电量参数的计算方法采用如下公式的数字化的离散方法，具体为：其中P>0，累计的有功电能量是有功电能吸收，P<0，累计的有功电能是有功电能释放，Q>0，累计的无功电能是无功电能感性，Q<0，累计的无功电能是无功电能容性。
ACR220EG智能电表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
舜高智能本着“高质量，优服务，求发展”的精神，以“产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重*： 一、我方确保按中标结果确定的设备配置和价格供货。 二、质量保证：我方提供设备全部为全新设备（包括零部件），且设备的各零部件是产品出厂时的原始配置，设备质量符合*质量检测标准，我方提供的设备全部都有相关*或行业证书。 三、包装：我方提供的设备将严格按照标准包装完好，并*完全无损的运抵现场。由于包装不善所引起的货物锈蚀、损坏和损失均由我方承担。 四、验收：我方*所供设备开机正常，随机的备品、备件、手册和相关资料齐全。验收过程中如出现问题，我方将严格按照*“三包”政策执行。
江苏舜高智能*研发生产ACR220EG智能电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
