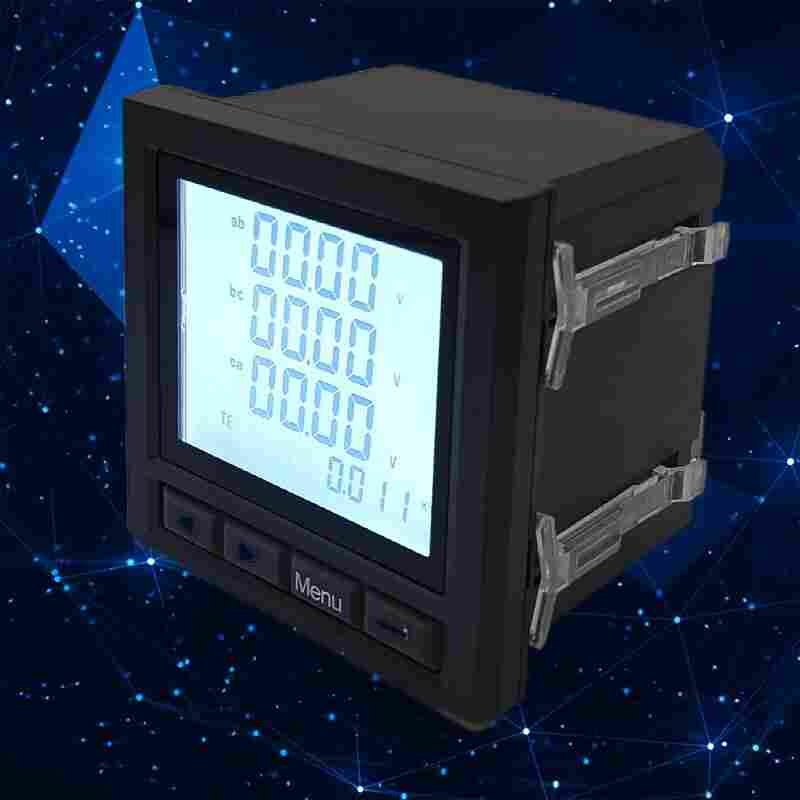

BRN-D303-AS综合电力监控仪表
发布时间：2022-10-29
江苏舜高智能*研发生产BRN-D303-AS综合电力监控仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
BRN-D303-AS综合电力监控仪表产品介绍
BRN-D303-AS
网络电力仪表是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。智能网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，以满足自动化通信系统要求，使用低成本的双绞线配线即可构造可靠的通讯网络。不管是在微弱之照度下，还是在完全漆黑的情况下高亮度发光LED显示器和有背光支持的LCD显示都会为您提供清晰的数据显示。对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。
BRN-D303-AS综合电力监控仪表功能特点
电量测量
相 电 压：Ua、Ub、Uc
线 电 压：Uab、Ubc、Ucb
电 流：Ia、Ib、Ic
有功功率：Pa、Pb、Pc、P (有功分相功率及功率)
无功功率：Qa、Qb、Qc、Q (无功分相功率及功率)
视在功率：Sa、Sb、Sc、S (视在分相功率及功率)
功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
频 率：F
电能计量
有功电能：+Ep、-Ep (正向与反向有功电能)
无功电能：+Eq、-Eq (正向与反向无功电能)
测量方式
可选择3相3线、3相4线
BRN-D303-AS综合电力监控仪表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
该装置必须由具备*资质的人员进行安装与检修
对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电
流互感器的二次侧线圈短路
始终使用合适的电压检测装置来确定无电压
在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置
始终供给装置正确的额定电压
请勿在结露状态下使用
正常使用前需要检查以下几项：
辅助电源电压
配电系统的频率（50或60Hz）
经过电压输入端子（V1,V2,V3和VN）的线电压690VAC和相电压400VAC
经过电流输入端（I1,I2,和I3）的电流6A
舜高智能售后服务政策
舜高智能本着“高质量，优服务，求发展”的精神，以“产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重*： 一、我方确保按中标结果确定的设备配置和价格供货。 二、质量保证：我方提供设备全部为全新设备（包括零部件），且设备的各零部件是产品出厂时的原始配置，设备质量符合*质量检测标准，我方提供的设备全部都有相关*或行业证书。 三、包装：我方提供的设备将严格按照标准包装完好，并*完全无损的运抵现场。由于包装不善所引起的货物锈蚀、损坏和损失均由我方承担。 四、验收：我方*所供设备开机正常，随机的备品、备件、手册和相关资料齐全。验收过程中如出现问题，我方将严格按照*“三包”政策执行。
江苏舜高智能*研发生产BRN-D303-AS综合电力监控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
