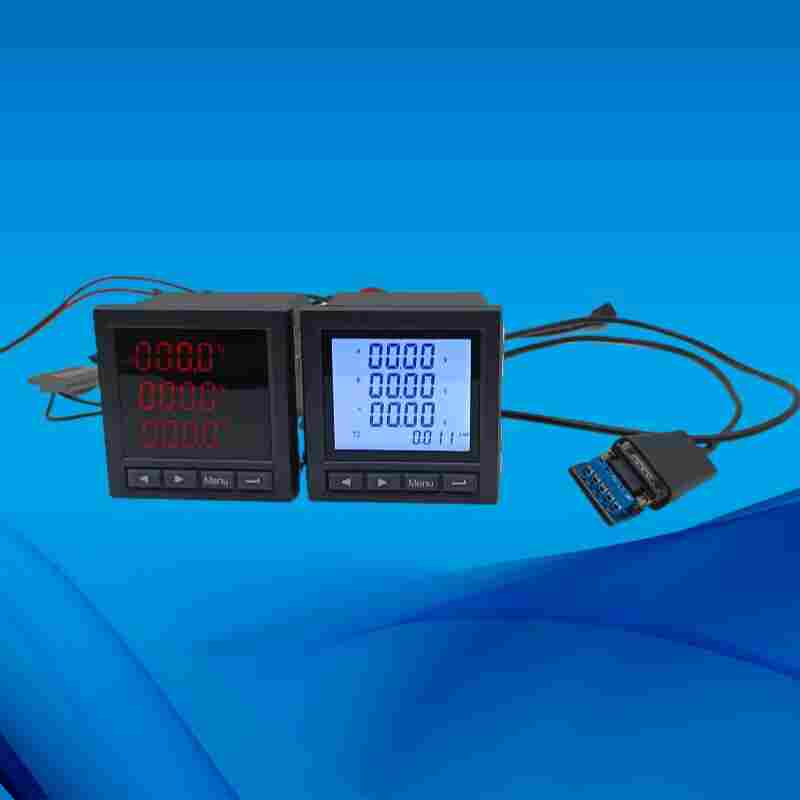

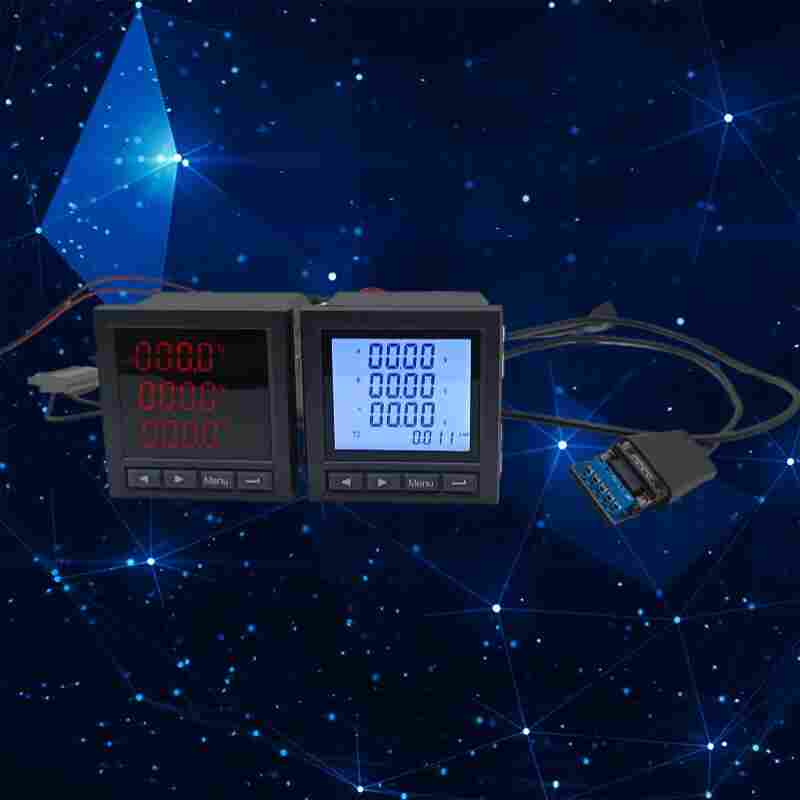

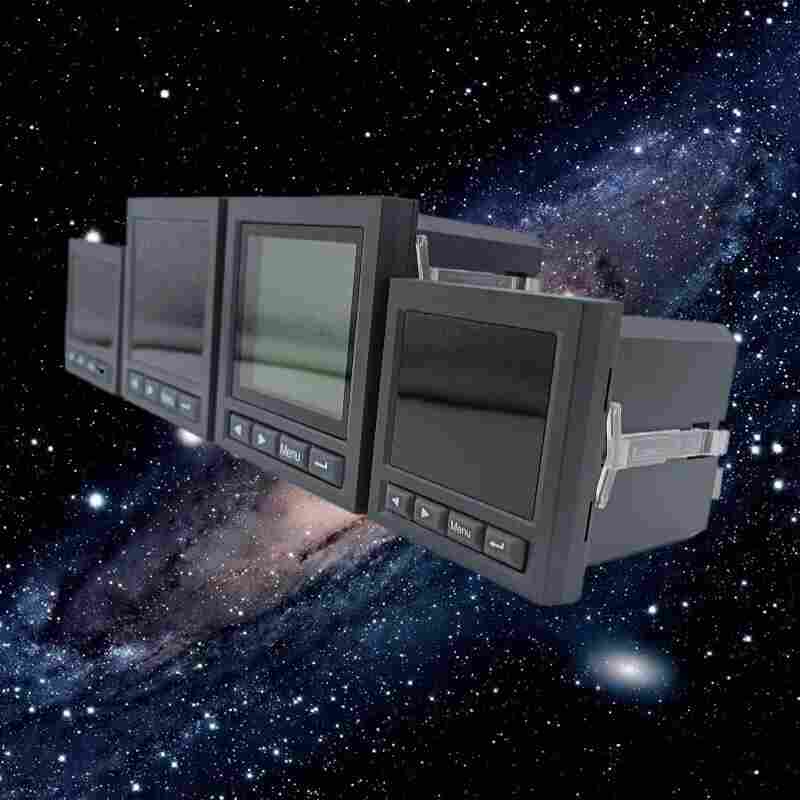

电能质量监测装置PD800GK-M44
发布时间：2022-10-29
江苏舜高智能*研发生产PD800GK-M44电能质量监测装置，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD800GK-M44电能质量监测装置产品介绍
PD800GK-M44
网络电力仪表集数据采集和控制功能于一身，三相网络电力仪表具有电力参数测量及电能计量为一体，提供通讯接口与计算机监控系统连接，液晶网络电力仪表支持RS485接口MODBUS通讯协议或多种协议,形成网络通讯结构，实现电气设备的自动化管理。网络电力表广泛用于中、低压变配电自动化系统,工业自动化系统、智能型开关柜、楼宇自动化系统、负控系统、能源管理系统、工厂电量考核管理等。
PD800GK-M44电能质量监测装置功能特点
电量测量
相 电 压：Ua、Ub、Uc
线 电 压：Uab、Ubc、Ucb
电 流：Ia、Ib、Ic
有功功率：Pa、Pb、Pc、P (有功分相功率及功率)
无功功率：Qa、Qb、Qc、Q (无功分相功率及功率)
视在功率：Sa、Sb、Sc、S (视在分相功率及功率)
功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
频 率：F
电能计量
有功电能：+Ep、-Ep (正向与反向有功电能)
无功电能：+Eq、-Eq (正向与反向无功电能)
测量方式
可选择3相3线、3相4线
PD800GK-M44电能质量监测装置技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
1.产品质量三包，配套的外购原材料均为产品
2.所有出厂的产品均经过严格的出厂检，从原材料采购到产品出厂测试，层层把关，保证产品质量
3.所有产品全程质保，客户如果发现质量问题，如属我方责任，在3年质保期内，我方负责免费维修产品
4.所有对客户均提供：技术更新，质量更好，服务更佳的产品，积极配合，大力支持客户的工作.
5.质保期内，在接到客户的售后请求后6小时内进行响应，提供技术支持。
江苏舜高智能*研发生产PD800GK-M44电能质量监测装置，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
