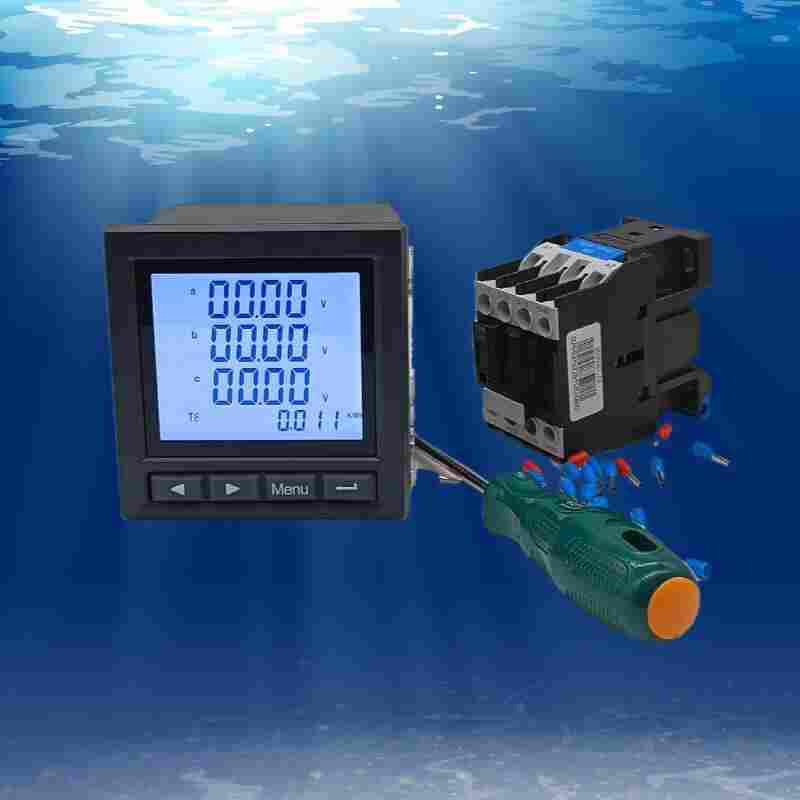

电力智能监控仪表HBD380-H
发布时间：2022-10-29
江苏舜高智能*研发生产HBD380-H电力智能监控仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
HBD380-H电力智能监控仪表产品介绍
HBD380-H
三相智能数显电力仪表为新一代三相智能数显电流电压 电流电压组合表,主要用于电气电电路中的交流电压,电流进行实时测量与指示,并通过485接口或模拟量变送输出接口对被测参数进行远传.具有测量精度高,稳定性好,长期工作面调校,可通过面板按键现场参数设置等特点,是原指针式仪表的理想替代品。
HBD380-H电力智能监控仪表功能特点
高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
正反向有功/无功电能计量
分时电能计量、分时电能定时抄表
测量三相电压、三相电流的谐波畸变率(THD)，2-31次奇次谐波分量
提供数码管或液晶显示，本地数据查询
菜单直观，按键操作简单
电流、电压变比可编程
提供多回路的漏电流监控
提供多回路控制节点，可用于报警、跳闸等控制
支持消防联动，远程切断故障回路
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
安装方便，接线简单，工程量小
宽范围交直流通用电源：AC/DC 80V~270V
可完成SCADA、PLC中多种通讯软件的组网
HBD380-H电力智能监控仪表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
1、辅助电源
多功能电力仪表辅助电源为开关电源，若不作特殊声明，提供的是AC/DC85~265V电源接口，保证所提供的电源适用于改系列的产品，所防止损坏产品。（DC供电时“1”为正，“2”为负）
A、建议在电源的火线上安装1A丝。
B、对于电力品质较差，建议在电源回路中安装浪涌器及快速脉冲群器等。
2、信号输入
采用每个测量通道单独采集的计算方式，保证使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压的120%，否则应考虑使用PT：在电压输入端安装1A丝;
B、电流输入：输入电流应不同于产品的额定输入电流（1A、5A）的120%，否则应使用外部CT：
如果使用的CT上连有其他仪表，接线应采用串接方式：
建议使用接线排，不要直接接CT，以便拆装：
去除产品的电流输入连接之前，一定要先断开CT一次回路或短接二次回路。
C、要确保输入电压、电流相序与接线图顺序一致，方向要一致，否则会现功率、电能的数值和符号错误！
D、仪表外部接线方式，要与内部网络设置相一致，三线三线NET=三相四线NET=设置不一致会导致电压或功率不正确。
舜高智能售后服务政策
我司生产的全线产品做出如下质量*：
（1）技术规范及相关产品标准：按*标准执行。
（2）产品都是厂家原装*产品。
（3）所有的附件及零配件是正规厂商生产的产品
（4）产品“三包”内容：实行包退、包换、包修服务。
（5）质量问题的处理：按厂家质量保证实行。
（6）质量投诉的处理：由专人负责本次项目投诉处理。
（7）质保期内所有软件维护、升级和设备维护等免费上门服务。
（8）提供三年免费售后服务。
江苏舜高智能*研发生产HBD380-H电力智能监控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
