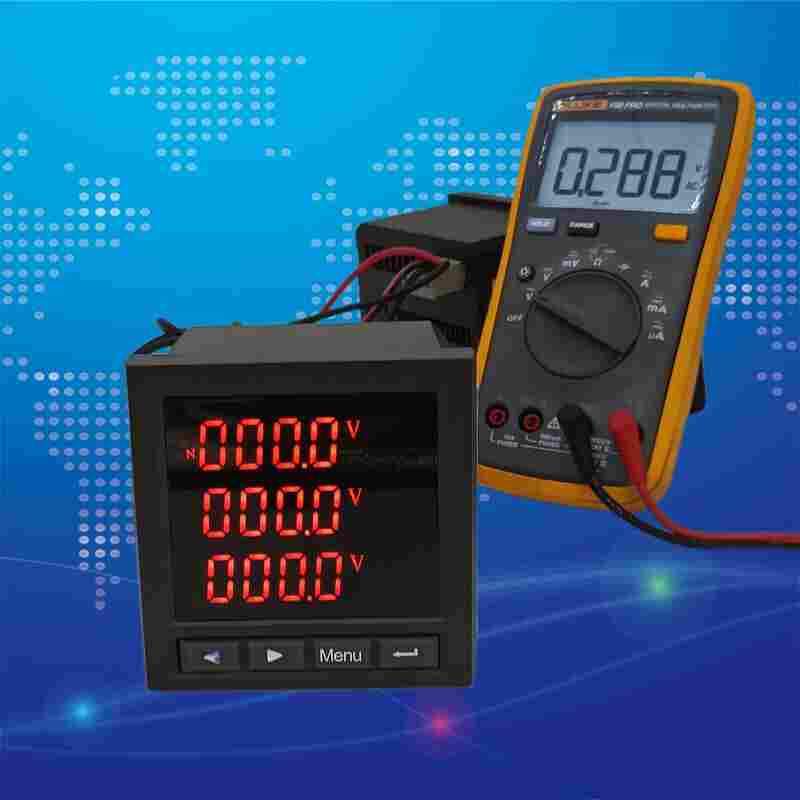

电力质量分析仪BRN-D311-AS
发布时间：2022-10-29
江苏舜高智能*研发生产BRN-D311-AS电力质量分析仪，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
BRN-D311-AS电力质量分析仪产品介绍
BRN-D311-AS
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块（开关量输入输出、模拟量输出、复费率电能统计、谐波分析等）。
BRN-D311-AS电力质量分析仪功能特点
硬件上采用了大规模集成电路，高性能单片机，软件上采用了离散数字信号处理技术，设计上采用了模块化设计。使本产品具有较高的。
1显示倍率，显示模式，显示亮度，均可以通过按键进行设置。
2.通信地址 通信波特率 均可以通过按键进行设置
3.具有上下限报警 ,报警模式,报警阈值可自由设定
4.具有0～20mA 4~20mA 便送输出 可自由设定
5.可与PLC 触摸屏 等进行组网
BRN-D311-AS电力质量分析仪技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
“三包服务”细则：按照《三包规定》，符合三包规定的期限内消费者可 以凭 和保修卡要求获得以下服务： （1） 如果商品在出售之日起7日内，消费者所购买的产品出现《三包规定》所列性能故障，消费者可以要求修理，更换或退货。 （2） 如果商品在出售之日起第8日至第15日内，消费者所购买的产品出现《三包规定》所列性能故障，消费者可以要求修理或更换。 （3）如果在商品三包期内，消费者所购买的产品出现《三包规定》所列性能故障，且经两次修理仍不能正常使用的，凭维修者提供的维修记录消费者可 以要 求免费调换同型号同规格的商品。
江苏舜高智能*研发生产BRN-D311-AS电力质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
