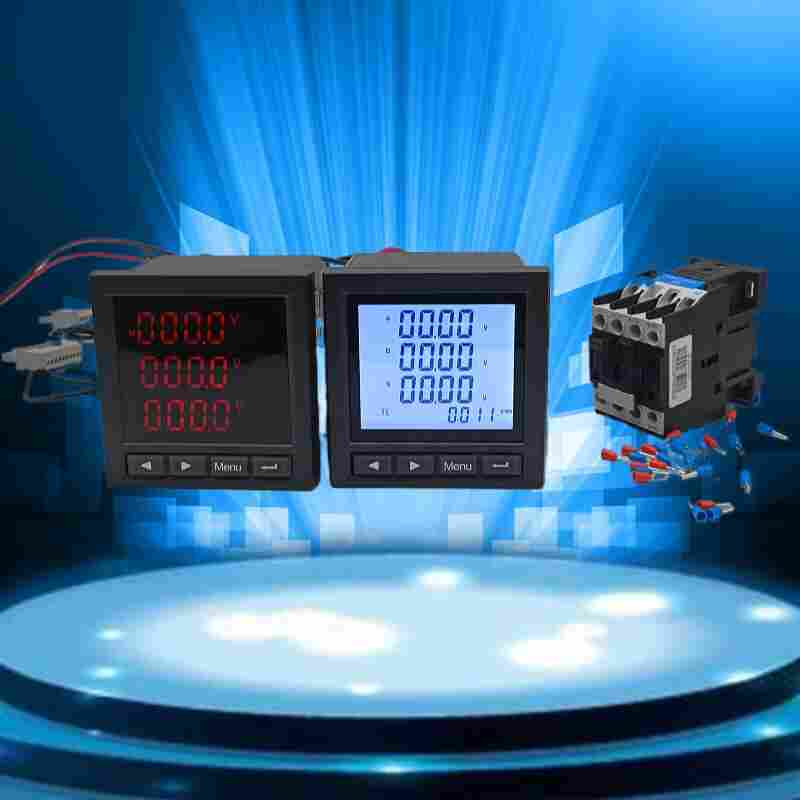

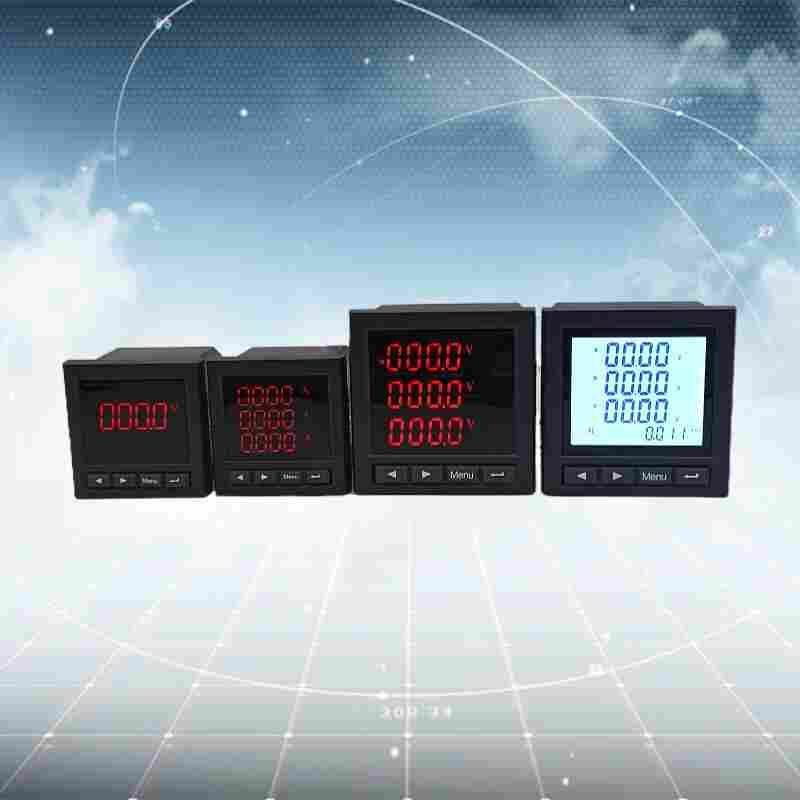

多功能电力测控仪表BRN-D305
发布时间：2022-10-29
江苏舜高智能*研发生产BRN-D305多功能电力测控仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
BRN-D305多功能电力测控仪表产品介绍
BRN-D305
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
多功能电力仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种*的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
BRN-D305多功能电力测控仪表功能特点
插入式模块化设计，功能组合灵活
双RS485冗余通讯和多种现场总线通讯
高清晰度宽温液晶显示
高精度、的测量功能，测量精度达0.2S级
标准的92*92开孔尺寸，互换性强
自动校准零点，提供仪表整体的测量精度与稳定性
BRN-D305多功能电力测控仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
1、辅助电源
多功能电力仪表辅助电源为开关电源，若不作特殊声明，提供的是AC/DC85~265V电源接口，保证所提供的电源适用于改系列的产品，所防止损坏产品。（DC供电时“1”为正，“2”为负）
A、建议在电源的火线上安装1A丝。
B、对于电力品质较差，建议在电源回路中安装浪涌器及快速脉冲群器等。
2、信号输入
采用每个测量通道单独采集的计算方式，保证使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压的120%，否则应考虑使用PT：在电压输入端安装1A丝;
B、电流输入：输入电流应不同于产品的额定输入电流（1A、5A）的120%，否则应使用外部CT：
如果使用的CT上连有其他仪表，接线应采用串接方式：
建议使用接线排，不要直接接CT，以便拆装：
去除产品的电流输入连接之前，一定要先断开CT一次回路或短接二次回路。
C、要确保输入电压、电流相序与接线图顺序一致，方向要一致，否则会现功率、电能的数值和符号错误！
D、仪表外部接线方式，要与内部网络设置相一致，三线三线NET=三相四线NET=设置不一致会导致电压或功率不正确。
舜高智能售后服务政策
本公司所有产品的质量做出如下*：
一要牢固树立制作班组是产品质量责任人的理念，强化对所制产品质量的安全管理，树立正确的发展观和价值观，处理好小家和大家、群众利益和个人利益、社会利益和企业利益的关系，依法、诚信生产，加强在新产品研发、生产和注册环节的自律，自觉遵守法律法规规定，进一步完善企业的质量管理体系，积极开展企业内部自查自纠活动，切实把质量隐患消除在萌芽状态，增强客户对产品的安全感和信任感。
二是加强内部管理，苦练内功。按照要求配备德才兼备的人才，强化职工培训和教育，关键岗位和特殊岗位人员经培训上岗。严格按照产品工艺流程标准内容组织生产，加强生产环节尤其是重点生产环节的质量控制，不合格产品绝不流入下道环节。严把原材料进厂关和产品出厂检验关，坚决杜绝不合格原材料进厂，杜绝不经检验产品和不合格产品出厂，切实保障产品质量关。
三是自觉遵守公司各项规章制度，对出厂后的产品进行跟踪，出现质量问题或不良事件，按规定及时上报并采取召回措施。建立完整准确的客户售后服务档案。 四是主动接受各级部门、各制作、安装班组的，对于出现、
存在的问题虚心改正，及时处理。 对以上*内容，*人要做到坚持原则，恪（kè）尽职守，排除压力，认真履行职责。做到严格按照规程检验，作好产品质量检测的每一个环节，坚决不让一扇不合格产品出厂。
江苏舜高智能*研发生产BRN-D305多功能电力测控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
