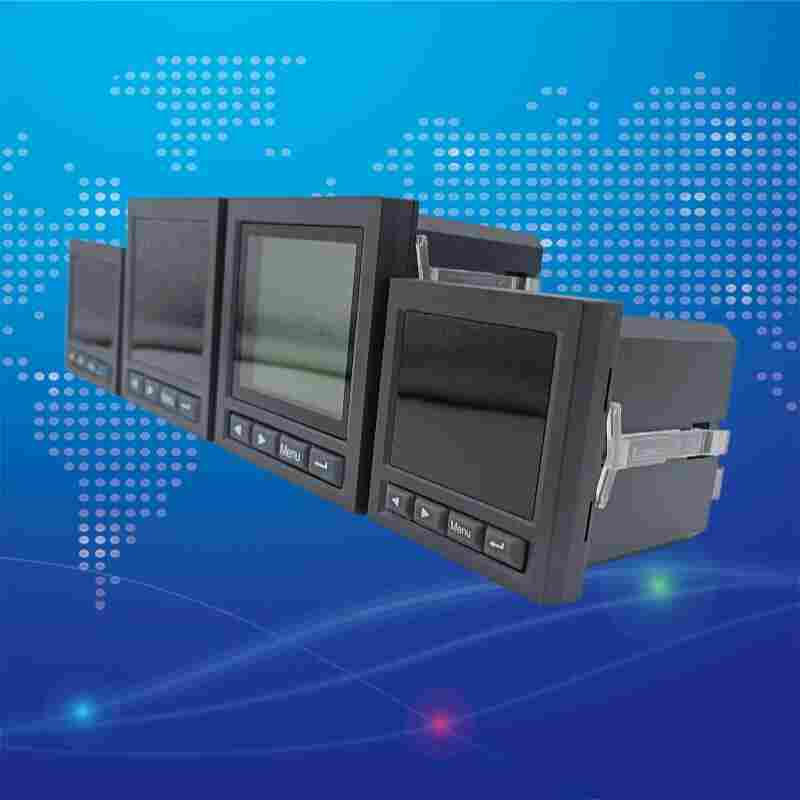

PD760-G44三相多功能电力采集仪表
发布时间：2022-10-29
江苏舜高智能*研发生产PD760-G44三相多功能电力采集仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD760-G44三相多功能电力采集仪表产品介绍
PD760-G44多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能监控、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块(开关量输入输出、模拟量输出、复费率电能统计、谐波分析等)。
PD760-G44三相多功能电力采集仪表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
PD760-G44三相多功能电力采集仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
（1）查看该表是否接入表电源，有无示数。若无示数显示，则检查电源线，控制电源回路。
（2）若电源回路无误，该表仍无示数，则需要外接电源，注意外接电源的电压应在规定的范围内，并且从有保护的插排上取电源，用按钮控制电源开断，保证用电稳定安全。
（3）外观检查，检查是否有缺角，看是否有零件脱落或损坏之处，紧固件是否松动，电路连接线是否开捍等显示不正常情况。
（4）记录下该表的铭牌，包括生产日期，厂家，精度，出厂日期，编号，变比，型号，天气情况，环境温度，环境湿度等。
（5）二次回路清扫检查，电流表CT，电压表PT，功率表PT，CT二次侧回路清扫，检查。
