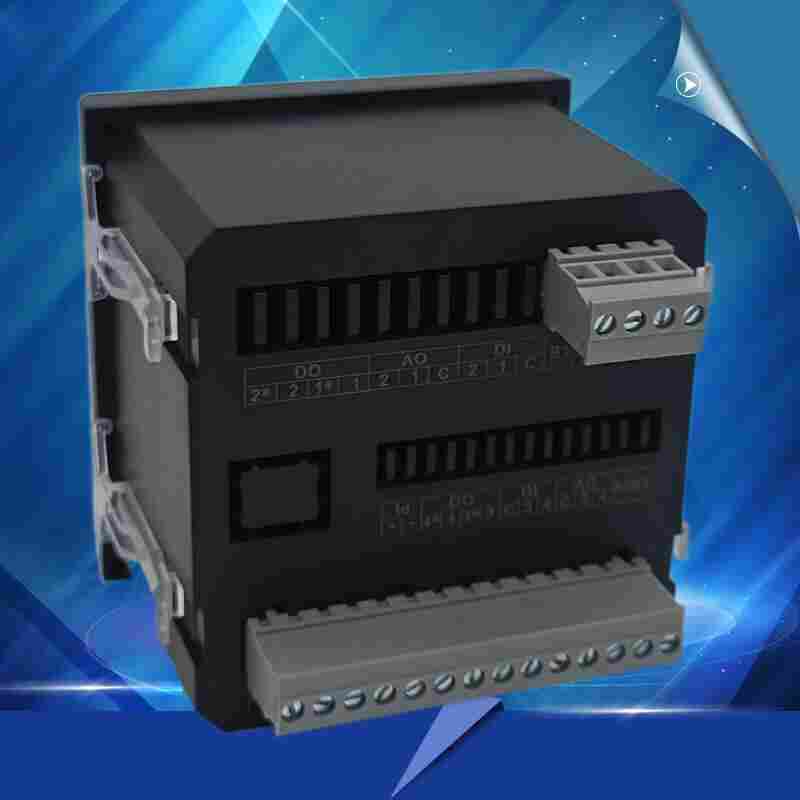

电能计量多功能电力监控仪表GEC2120
发布时间：2022-10-29
江苏舜高智能*研发生产GEC2120电能计量多功能电力监控仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
GEC2120电能计量多功能电力监控仪表产品介绍
GEC2120
多功能三相电压、三相电流、有功电度、无功电度表它采用三排LED显示方式,对所测量的三相电流、三相电压、有功电能、无功电能进行分页显示,同时具备2路电能脉冲的输出，可编程的设置键盘可实现对仪表参数的全部设置.作为多功能电力仪表的一个扩展产品，广泛应用于各种配电、计量和各种电量采集和传输系统中，具较高的性能价格比。
GEC2120电能计量多功能电力监控仪表功能特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数3200imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：适用于各种进线回路、大容量配出电回路中电参数的监测和管理
GEC2120电能计量多功能电力监控仪表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
1.我们将按照客户的要求提供相关的技术培训和技术资料。
2.产品有质量问题，一年免费保修，终生维护，有合同约定的按合同约定。
3.我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障。
4.24小时值班热线电话服务
5.4小时电话响应服务
对用户要求，我们根据情况立即答复，并对于不能立即解决的问题*迟不过4小时内回复。我们实行首问负责制，由接到用户信息的部门负责传递相关部门并处理结果。
6.快速现场响应服务
