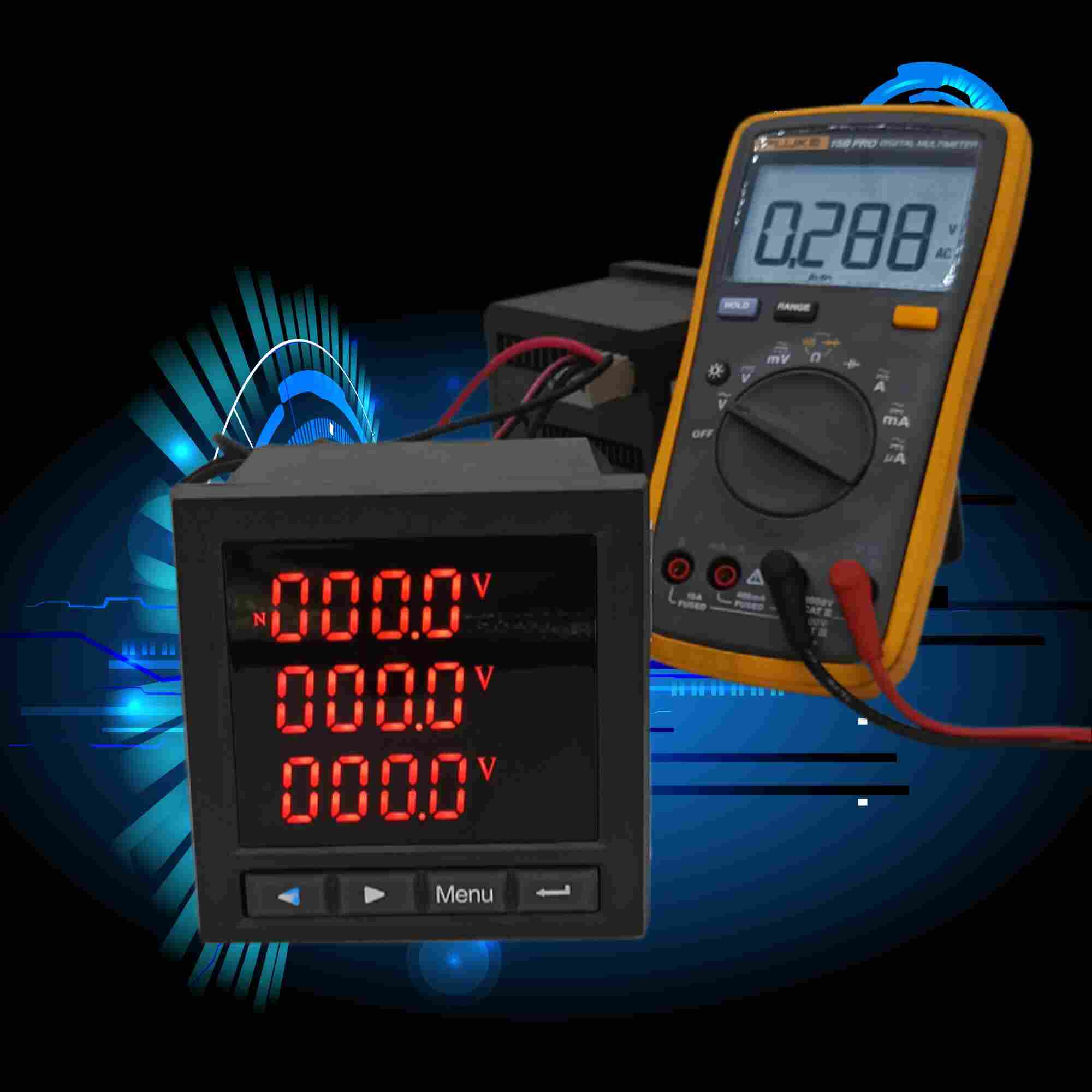

AEM96变电所用三相多功能电力仪表
发布时间：2022-10-29
江苏舜高智能*研发生产AEM96变电所用三相多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
AEM96变电所用三相多功能电力仪表产品介绍
AEM96
单相多功能表能够高精度测量电网系统中所有常用的电量参数：单相电压、单相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
AEM96变电所用三相多功能电力仪表功能特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：三相LED数码显示，可视度高
LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型
附加功能：谐波量2-31次，复费率电能，开关量输入与输出，变送输出。
AEM96变电所用三相多功能电力仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
（1）查看该表是否接入表电源，有无示数。若无示数显示，则检查电源线，控制电源回路。
（2）若电源回路无误，该表仍无示数，则需要外接电源，注意外接电源的电压应在规定的范围内，并且从有保护的插排上取电源，用按钮控制电源开断，保证用电稳定安全。
（3）外观检查，检查是否有缺角，看是否有零件脱落或损坏之处，紧固件是否松动，电路连接线是否开捍等显示不正常情况。
（4）记录下该表的铭牌，包括生产日期，厂家，精度，出厂日期，编号，变比，型号，天气情况，环境温度，环境湿度等。
（5）二次回路清扫检查，电流表CT，电压表PT，功率表PT，CT二次侧回路清扫，检查。
舜高智能售后服务政策
我公司在贵公司投标中所投的所有产品均严格严格按照*三包标准执行，严格按照厂家提供质保期进行质保。我公司在售后服务方面作如下*： 一、 我公司对产品质量实行三包，即：包质、包换、保修；二、合同签订后，保证保质、保量，按时交货；三、 我公司确保所提供的产品达到合同指标，如因我公司产品质量问题造成系统验收不合格，我公司将及时整改直至合格为止，期间发生的费用由我公司承担；四、 对于需方的技术咨询，随时给予解答。当接到用户反应质量问题的信函或电话后，保证48小时内作出答复，如果需要，并于2个工作日内派出服务人员，以*快的速度到达现场，解决问题。
江苏舜高智能*研发生产AEM96变电所用三相多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
