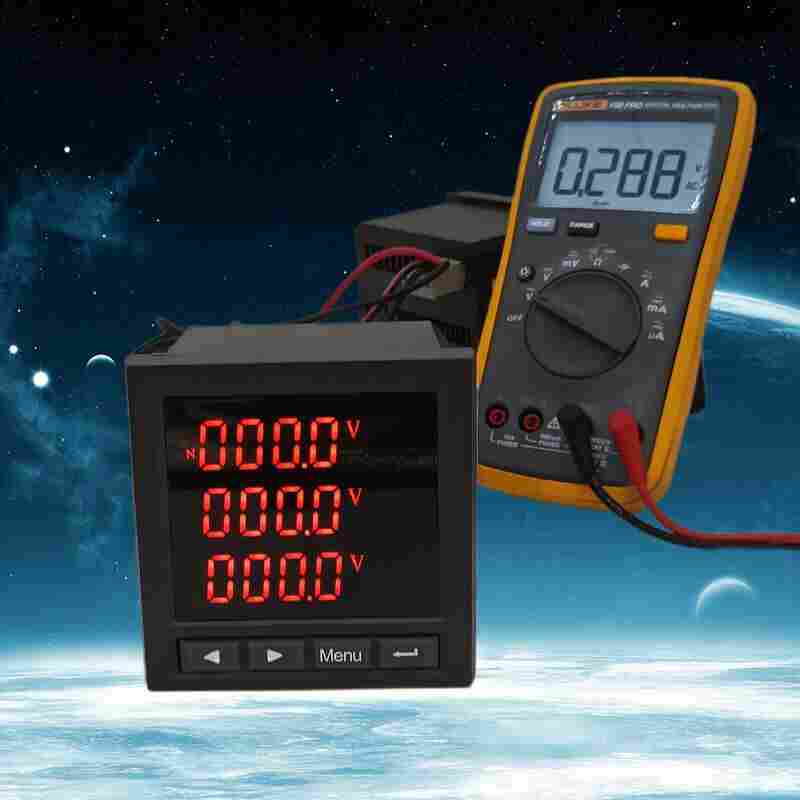

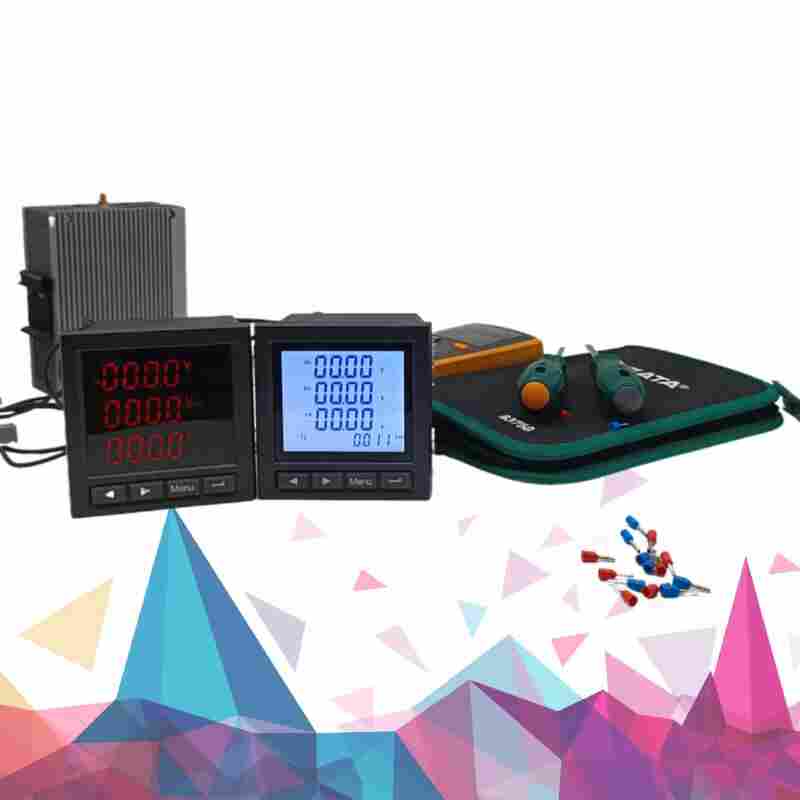

智能多功能电力仪表带Mdobus通讯PD760-G
发布时间：2022-10-29
江苏舜高智能*研发生产PD760-G智能多功能电力仪表带Mdobus通讯，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD760-G智能多功能电力仪表带Mdobus通讯产品介绍
PD760-G
多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的LCD来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
PD760-G智能多功能电力仪表带Mdobus通讯功能特点
高精度电量测量和电能计量
32条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持4 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录
接线诊断
RS-485 通信口，支持Modbus 通信规约
点阵液晶显示
防护等级IP65
PD760-G智能多功能电力仪表带Mdobus通讯技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
（1）查看该表是否接入表电源，有无示数。若无示数显示，则检查电源线，控制电源回路。
（2）若电源回路无误，该表仍无示数，则需要外接电源，注意外接电源的电压应在规定的范围内，并且从有保护的插排上取电源，用按钮控制电源开断，保证用电稳定安全。
（3）外观检查，检查是否有缺角，看是否有零件脱落或损坏之处，紧固件是否松动，电路连接线是否开捍等显示不正常情况。
（4）记录下该表的铭牌，包括生产日期，厂家，精度，出厂日期，编号，变比，型号，天气情况，环境温度，环境湿度等。
（5）二次回路清扫检查，电流表CT，电压表PT，功率表PT，CT二次侧回路清扫，检查。
舜高智能售后服务政策
1. 原料采购 用于生产贵公司产品的所有原材料，都经过我公司严格检验，完全符合相关的*标准及制造合格的产品的要求。
2. 生产过程 为了确保产品质量，我们*会对生产过程进行监控，严格控制生产关键点，保证产品一致性。
3. 产品检验 由我公司向贵公司所供应的产品都是经检验合格的，并符合*或行业、地方质量标准及双方约定的产品标准。
4.因我公司为贵公司供应的产品出现上述不符合标准（包括但不局限于上述标准）的质量问题，对贵公司造成了不良影响的或带来了相关的经济损失，我方愿赔偿由此所产生的一切经济损失，并承担相应的法律责任。
江苏舜高智能*研发生产PD760-G智能多功能电力仪表带Mdobus通讯，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
