YD2037A-WB高精度液晶多功能表舜高-2022已更新
发布时间：2022-10-31

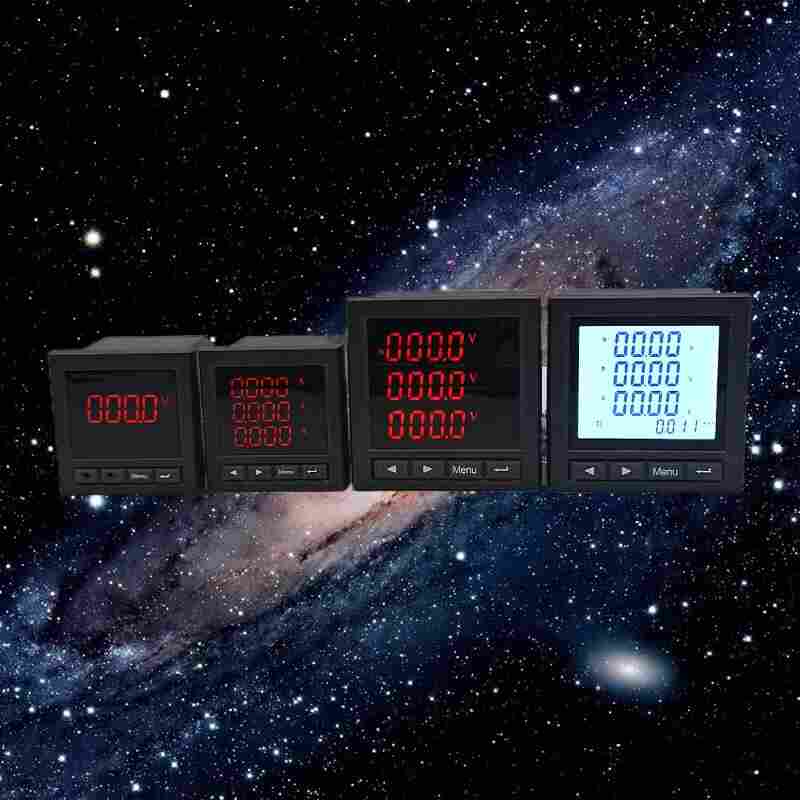

江苏舜高智能*研发生产YD2037A-WB高精度液晶多功能表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
YD2037A-WB高精度液晶多功能表产品介绍
YD2037A-WB
嵌入式多功能电表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的智能电力仪表，能够单独完成或单相电参量测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度1级，实现LCD或LED现场显示和远程RS485数字接口通讯，采用兼容DL/T645-2007协议和标准MODBUS-RTU通讯协议。
YD2037A-WB高精度液晶多功能表功能特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：三相LED数码显示，可视度高
LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型
附加功能：谐波量2-31次，复费率电能，开关量输入与输出，变送输出。
YD2037A-WB高精度液晶多功能表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
