PD866E-545三相数字式智能测控电表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PD866E-545三相数字式智能测控电表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

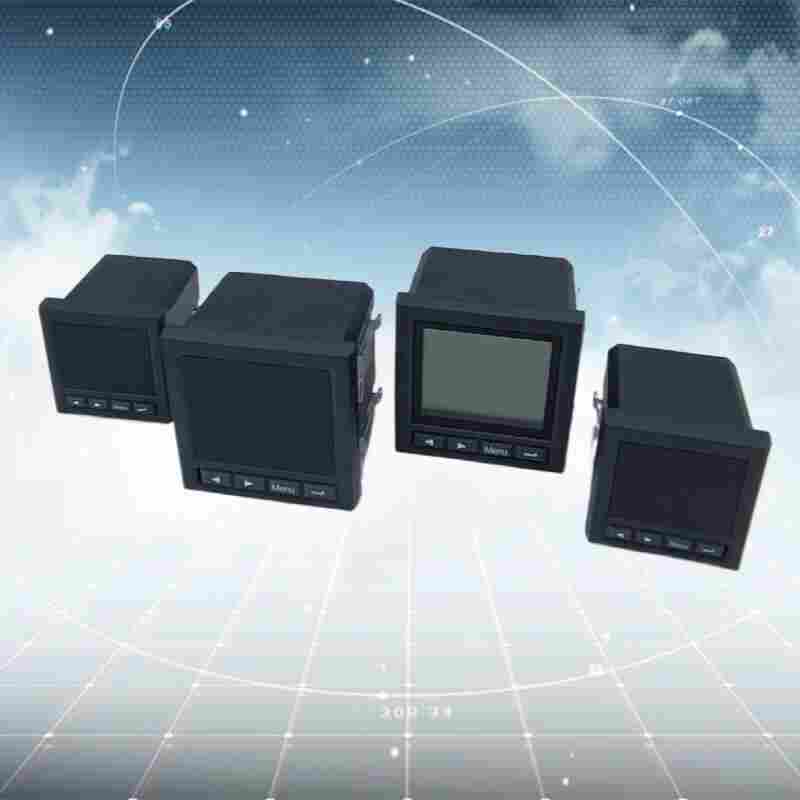

PD866E-545三相数字式智能测控电表产品介绍
PD866E-545
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PD866E-545三相数字式智能测控电表功能特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能

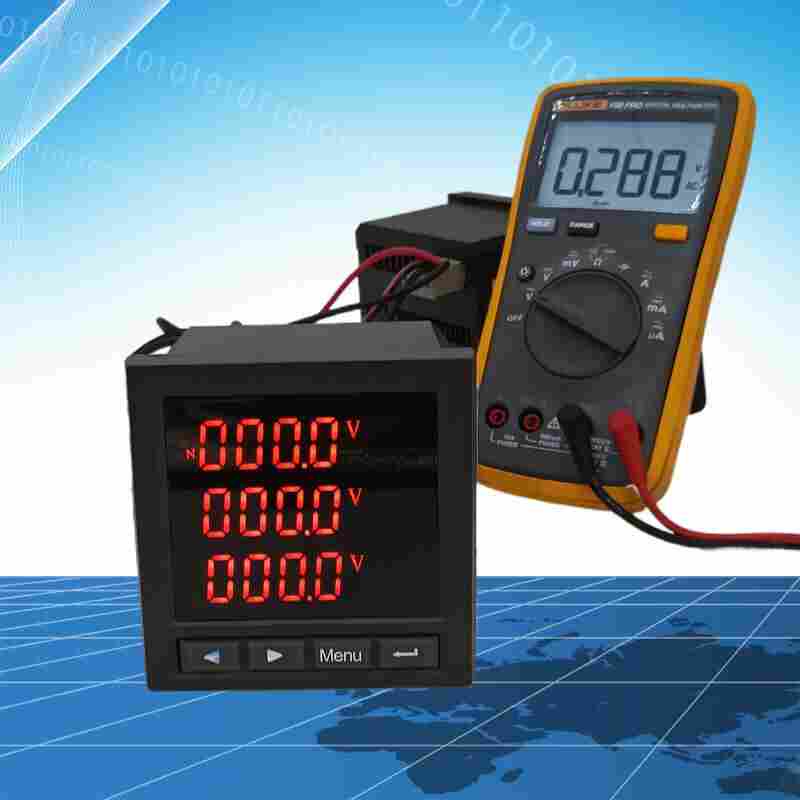

显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数3200imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：适用于各种进线回路、大容量配出电回路中电参数的监测和管理
PD866E-545三相数字式智能测控电表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
一、安装方法
1、多功能网络仪表在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线
二、使用方法
测量显示
多功能网络仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和有功功率）；Qa、Qb、Qc、Qs（每相无功功率和无功功率）；PFs（功率因数）；Ss（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
