PMAC625ZC多功能数显电力仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PMAC625ZC多功能数显电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

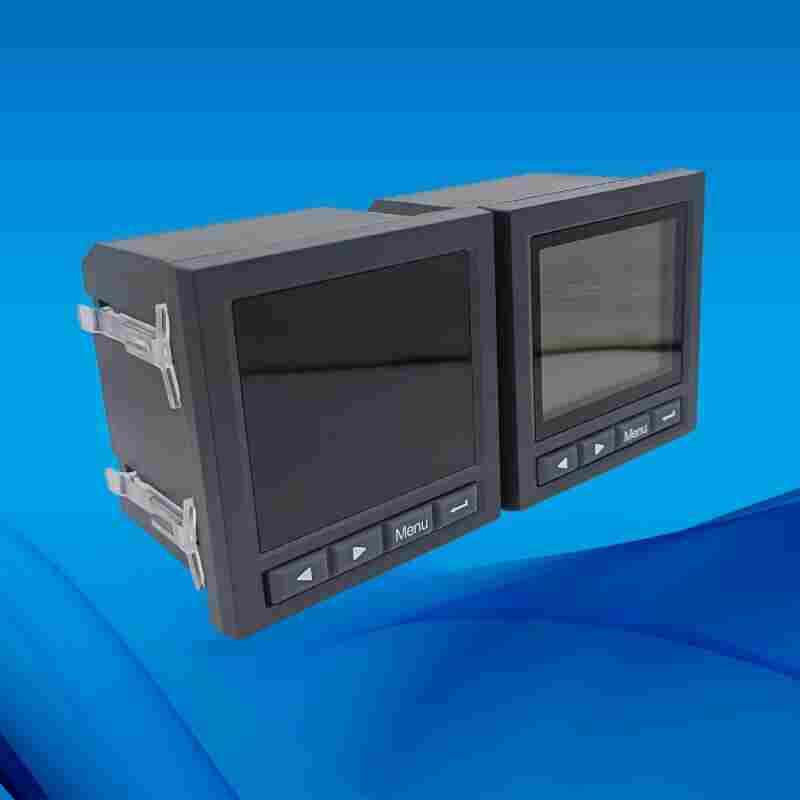

PMAC625ZC多功能数显电力仪表产品介绍
PMAC625ZC
是一种具有可编程功能、自动化测量、LCD（或 LED）显示、电能累加、实时时钟、智能分析、数值记忆、数字通讯等功能为一体的智能三相综合电力参数监测仪表。该仪表具备同时测量电网中电流、电压、频率、有功功率、无功功率、视在功率、正反向有功电能、正反向无功电能、功率因数等电量的功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测，电力电网、自动化控制系统的现场监测及工业自动化。
PMAC625ZC多功能数显电力仪表功能特点
高精度电量测量和电能计量
32条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持4 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录
接线诊断
RS-485 通信口，支持Modbus 通信规约
点阵液晶显示
防护等级IP65
PMAC625ZC多功能数显电力仪表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
我司在生产上对用户做出如下*：保证在生产工作过程中严格按照*相关质量管理规定从事生产工作，严格执行“二遵守” 、“三不准” 、“四不放过”原则： 二遵守：一是遵守工业标准操作规程；二是遵守质量保证体系规定的生产流程； 三不准：不准违规生产；不准有不合格品出厂；不准粗制滥造；四不放过：凡有质量问题不放过；质量问题出现后不查清问题不放过；质量问题不整改、质量保证措施不带头不放过；质量事故负责人不处理不放过。
江苏舜高智能*研发生产PMAC625ZC多功能数显电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
