2022已更新PD866EY-760F三相数字式多功能测控电表
发布时间：2022-10-31
江苏舜高智能*研发生产PD866EY-760F三相数字式多功能测控电表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

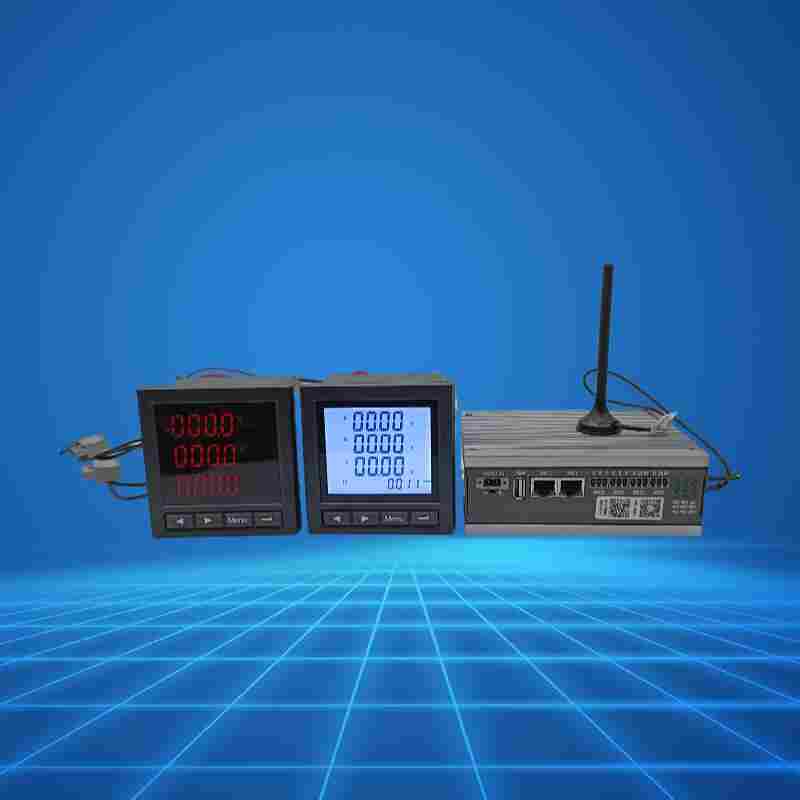

PD866EY-760F三相数字式多功能测控电表产品介绍

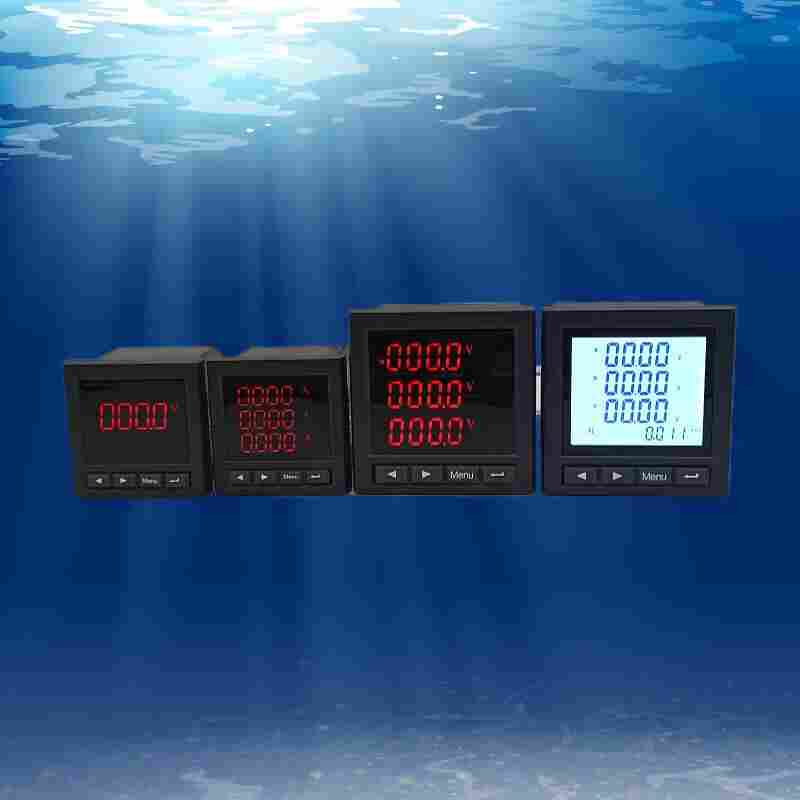

PD866EY-760F
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议
PD866EY-760F三相数字式多功能测控电表功能特点
多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个仪表，每个仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能不同，通讯连接应使用带有铜 网的的双绞线，线径不小于0.5mm2。布线时应使用通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式。不建议采用星形或其他的连接方式。
MODBUS/RTU通讯协议：MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。
MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
主机查询：查询消息帧包括设备地址码、功能码、数据信息码、校验码。地址码表明要选中的从机设备功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。
从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据：如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。
传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位：1个起始位、8个数据位、（奇偶校验位）、1个停止位（有奇偶校验位时）或2个停止位（无奇偶校验位时）。
PD866EY-760F三相数字式多功能测控电表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
对于合同货物，我方采用有运行经验证明正确的、成熟的技术和材料；若采用我方过去未采用过的新技术、新材料，经买方事先同意。买方的同意并不减轻或免除我方根据本合同所承担的责任。我方从分包商处采购的设备及部件的一切质量问题应由我方负责。如果我方提供的合同货物有缺陷，或由于技术资料有错误、我方技术人员指导错误，造成合同货物报废或工程返工，我方应立即无偿进行更换或赔偿买方因此遭受的损失。需更换合同货物的，我方应承担由此产生的到安装现场换货的一切费用，包括但不限于新货物的费用、将新货物运至安装现场的费用及处理被更换货物的费用等。我方更换或修理合同货物的期限按双方约定执行，如逾期未完成更换或修理工作的，按延迟交货处理。
江苏舜高智能*研发生产PD866EY-760F三相数字式多功能测控电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
