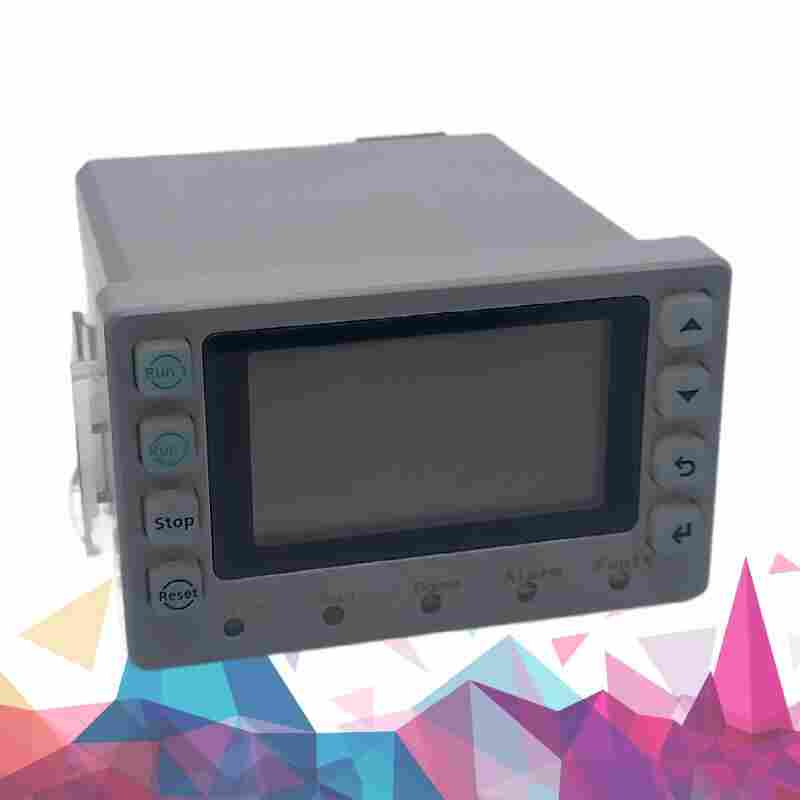

M60-1SN3低压电动机综合保护器M60-1SN32022已更新舜高智能
发布时间：2022-11-02
江苏舜高智能*研发生产M60-1SN3低压电动机综合保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
M60-1SN3低压电动机综合保护器产品介绍
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
监控器为电机提供的完善保护，避免因电机过载、欠载、堵转、接地／漏电、欠压、过压、断相及三相电流不平衡、馈线电路保护等可能导致的生产事故，限度地保证设备运行的有效性与安全性。监控器通过 RS485接口，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4~20mA的方式与DCS系统连接， 把电机运行参数传送出去，构成分布式综合电力监控系统。
M60-1SN3低压电动机综合保护器功能特点
保护功能：
过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、轻载保护、空载保护、短路保护。
控制功能：
直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
显示监测：
运行状态、三相电流、线电压、漏电电流、故障信息、电动机工作累计时间、故障等信息。
设定功能：
额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、通讯地址。
远传功能：
具有D-20mA模拟量输出，不需外接电源。
通讯功能：
通过 RS485 串行通讯与计算机可构成 256台保护器常规保护控制网络。远程数据设定及显示，远程电动机启动，停止控制等。
M60-1SN3低压电动机综合保护器技术指标
触点容量：AC220V/5A AC308V/3A电寿命≥10次
触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。（以外壳接线图为准）
通迅接口：RS185串行数字接口，通信距离≤1200米
允许误差：±5%
分体显示：距离小于5m标准配置80cm
设置功能：根据电动机的额定电流值设置保护参数
配比功能：在200A以下的保护器不需配置互感器，大于200A以上的保护器需要配置电流互感器。
例如400A规格需要配400A/5A的电流互感器
通迅协议：支持厂内自行编制、MODBUS等各种通迅协议。
M60-1SN3低压电动机综合保护器行业背景
电动机作为拖动系统中的重要组成部分在国民经济中占有举足轻重的地位，它的使用几乎渗透到了各行各业，是工业、农业和建设及人民生活正常进行的重要保证，因而确保电动机的正常运行就显得十分重要，而在使用中造成电机烧毁甚至引发重大安全事故的事件屡见不鲜，据不完全统计每年仅因电动机烧毁所消耗的电量就达数千万度，电动机烧毁的数量达20万台次以上，容量约0.4亿千瓦，因维修所耗的电磁线约5000万公斤，修理费达20亿元，而因停工停产所造成的损失更是一个无法估量的巨大数目。因此做好电动机的保护具有节能显著、提高生产效率和经济效益及保证安全生产的重要意义。我国的电动机保护装置大约经历了仿苏、自行设计、更新换代、智能化发展等几个阶段。值得一提的是由于近年来微处理器技术的发展，给电动机保护器向智能化、多功能化方向发展提供了硬件平台，使得电机保护进入了一个飞速发展的阶段。
