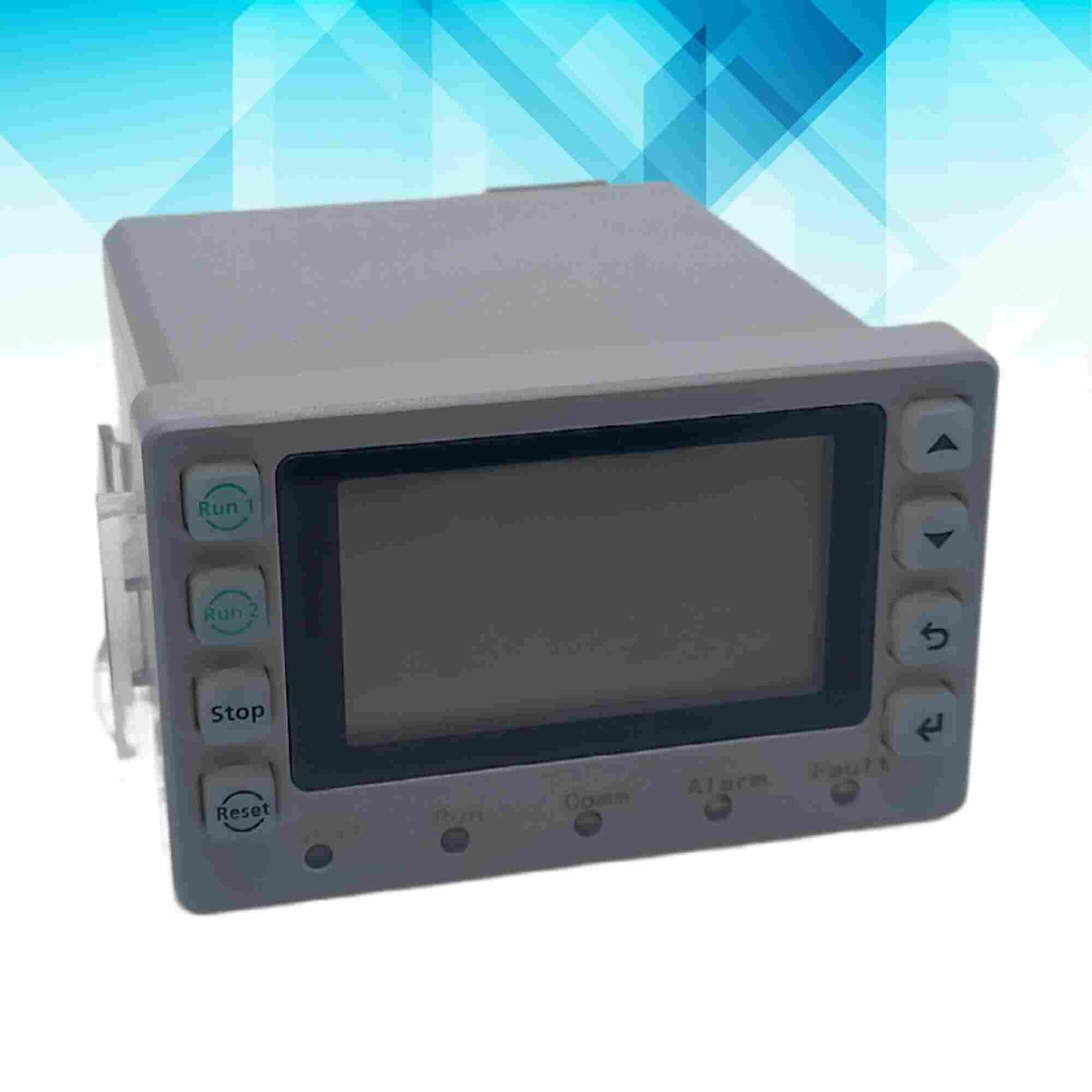

PMC-550F-V污水处理厂电动机保护器PMC-550F-V2022已更新舜高智能
发布时间：2022-11-02
江苏舜高智能*研发生产PMC-550F-V污水处理厂电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
PMC-550F-V污水处理厂电动机保护器产品介绍
智能电动机保护控制器主要用于操作交流50Hz或60Hz，额定绝缘电压至690V，额定电流至820A的交流电动机控制回路中的接触器，在电机发生过热、过负荷、堵转、欠流、缺相不平衡、接地、漏电、欠压、过压等故障时对电动机予以保护，同时实现测量、显示、控制、保护、变送和通讯等功能，帮助客户对电动机运行情况进行的分析和管理，以提高供电的可靠性和使用效率。对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
PMC-550F-V污水处理厂电动机保护器功能特点
装置具有过载、过热、外部故障、堵转、断相、缺相不平衡、欠压、过压、欠功率、接地或漏电等保护功能，所有保护功能可同时设置报警值和动作值，也可分别设置启用和禁用
可编程开关量输入、继电器输出，满足现场不同保护控制要求
可选择测量量中的任意两路进行4~20mA模拟量输出
采用高性能高亮度点阵液晶显示屏，人机界面有好，且支持中英文显示
测量功能
具有三相电压、平均电压、三相电流、接地电流、三相电流不平衡率、热容量、热电阻、频率、功率、功率因数、电度等参数的测量
保护功能
具有欠载保护、过载保护、缺相保护、堵转保护、接地保护、外部故障保护、欠压保护、过压保护、欠功率保护、相序保护、起动加速时保护、过热保护、TE时间保护等保护功能
12DI 7DO的开关量输入与输出
具有8路DI输入4路DI输出功能，可扩展至12路DI输入、7路DO输出，开关量可实现现场编程
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
起动方式
具有直接起动、正反转起动、星三角起动、电阻降压起动、自耦变压器起动、软起动等起动方式
其他功能
具有4~20mA模拟量输出功能、抗晃电功能、自起动功能、重起动功能、报警查询、故障记录与查询、操作/跳闸次数、运行/停车时间、DI/DO状态查询等功能
PMC-550F-V污水处理厂电动机保护器技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
PMC-550F-V污水处理厂电动机保护器行业背景
电动机保护器（电机保护器）与企业经济效益关系计算公式如下：
Qs=电动机修理费×保护器可靠系数＋电机拆装费＋停工损失－保护器购买费－保护安装费
=(电动机修理费×保护器可靠系数－保护器购买费)＋(电机拆装费＋停工损失－保护安装费)
=(直接经济效益)＋(间接经济效益)
例如：有一台55KW电动机，若烧坏后修理费为2500元，配置一台使用可靠系数为98%，售价为490元电动机保护器，它使电机免遭烧毁而产生的直接经济效益QZ为：
QZ=电动机修理费×保护器可靠系数－保护器购买费=2500×98%－490=1960（元）
直接节省比例：ρ=1960/2500×=78.4%
计算结果：用户购买电动机保护器的结果，能够节省了1960元，节省比例为78.4%。
电动机功率修理费（大约）购买电动机保护器（电机保护器）费用相对节省费用
10KW900元350元550元
20KW1300元380元920元
30KW1800元490元1310元
60KW3000元590元2410元
90KW5000元690元4310元
注：此处假设电动机保护器（电机保护器）的可靠系数为
