500/8D压力控制器
概述
控制器采用膜片式传感器，可用空气、气体等中性气体和水、液压油、轻燃油、润滑油及其他对压力传感器材料无腐蚀作用的液体介质。控制器的设定值可调，调节范围0.02～3MPa。
主要技术性能
|
工作粘度 |
<1×10－3m2/s |
|
开关元件 |
微动开关 |
|
外壳防护等级 |
IP65（符合DIN40050，与GB4208中IP65相当） |
|
环境温度 |
－5℃～40℃ |
|
介质温度 |
0～90℃ |
|
抗振性能 |
Max 100m/s2 |
|
重复性误差 |
≤1.5% |
|
触点容量 |
AC 220V 6A（阻性） |
特点
结构紧凑、体积小且抗振性能特别好。
规格
切换差不可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*允许压力① MPa |
开关切换次数 次/分 |
压力传感器材料 |
压力接口类型② |
接口 内螺纹 |
重量 kg |
外形尺寸图号 |
订货目录编号 |
|
|
外壳 |
密封圈 和膜片 |
|||||||||
|
用带塑料保护盖的内六角螺钉调节设定值： |
||||||||||
|
0.02～1.2 |
0.14 |
5 |
60 |
铝 |
丁腈 橡胶 |
I |
G1/4″ |
0.4 |
01 |
0820150 |
|
0.05～3 |
0.2 |
I |
0820750 |
|||||||
|
0.02～1.2 |
0.14 |
P |
02 |
0820250 |
||||||
|
0.05～3 |
0.2 |
P |
0820850 |
|||||||
注：①在实际工作中，即使短暂的压力峰值也不能过此值。
②I—接口为内螺纹 P—接口为法兰

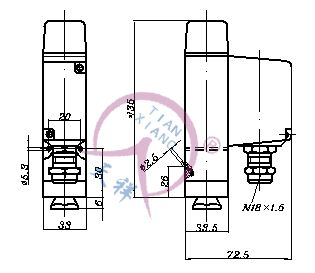

外形尺寸及安装尺寸（单位：mm）
电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值断开；
接线端1-2压力上升至上切换值接通。
