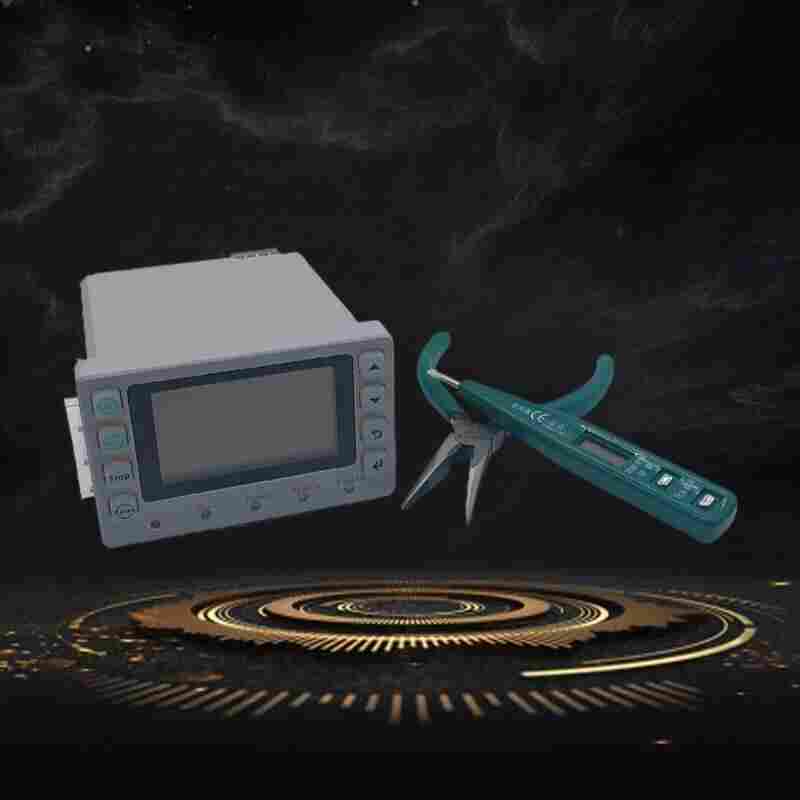

ST503E电动机综合保护器ST503E2022已更新舜高智能
发布时间：2022-11-03
江苏舜高智能*研发生产ST503E电动机综合保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST503E电动机综合保护器产品介绍
智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异 步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了* 的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信 息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于 石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255
ST503E电动机综合保护器功能特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，可靠。
4、高清晰宽温带背光LCD 显示，设置参数与测量及故障记录直观方便。
5、配有RS485 通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
7、具有4~20mA 标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
ST503E电动机综合保护器技术指标
触点容量：AC220V/5A AC308V/3A电寿命≥10次
触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。（以外壳接线图为准）
通迅接口：RS185串行数字接口，通信距离≤1200米
允许误差：±5%
分体显示：距离小于5m标准配置80cm
设置功能：根据电动机的额定电流值设置保护参数
配比功能：在200A以下的保护器不需配置互感器，大于200A以上的保护器需要配置电流互感器。
例如400A规格需要配400A/5A的电流互感器
通迅协议：支持厂内自行编制、MODBUS等各种通迅协议。
ST503E电动机综合保护器行业背景
电动机作为拖动系统中的重要组成部分在国民经济中占有举足轻重的地位，它的使用几乎渗透到了各行各业，是工业、农业和建设及人民生活正常进行的重要保证，因而确保电动机的正常运行就显得十分重要，而在使用中造成电机烧毁甚至引发重大安全事故的事件屡见不鲜，据不完全统计每年仅因电动机烧毁所消耗的电量就达数千万度，电动机烧毁的数量达20万台次以上，容量约0.4亿千瓦，因维修所耗的电磁线约5000万公斤，修理费达20亿元，而因停工停产所造成的损失更是一个无法估量的巨大数目。因此做好电动机的保护具有节能显著、提高生产效率和经济效益及保证安全生产的重要意义。我国的电动机保护装置大约经历了仿苏、自行设计、更新换代、智能化发展等几个阶段。值得一提的是由于近年来微处理器技术的发展，给电动机保护器向智能化、多功能化方向发展提供了硬件平台，使得电机保护进入了一个飞速发展的阶段。
