一、概述

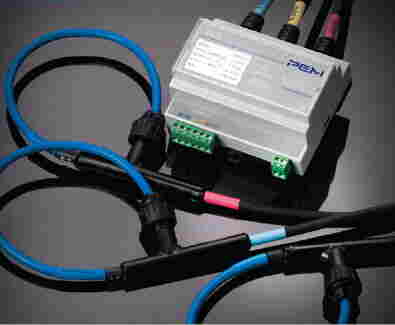

RCTi-3ph是工业级测试安装的柔性电流探头，传感器线圈纤细、轻巧、柔性，从感应线圈输出实时的与测量电流相对应的电压，在电源功率品质分析应用中，可用于示波器、数据采集器、功率分析仪或万用表。PEM RCTi-3ph是非常理想的电流转换装置，特别在大电流、电流转换测量场景。
二、优势：
（1）易于安装：线圈纤细，轻便，周长大，可使用特定的尺寸来测量电流
（2）不用担心和忍受磁饱和现象发生
（3）无干扰：不用改变设备电路连接、不干扰被测设备、不会从被测电路中引出任何功率
（4）无危险：二次侧开路无任何危险
（5）低相位移：在工频（50/60Hz）以上非常低的相位偏移
（6）带宽范围广：提供0.6至1MHz带宽范围，对于测量和分析高频谐波、复杂波形、电流浪涌等具有很好用途
三、特点：
（1）可溯源的校准：每个PEM探头都由厂商做过可溯源的校准，在全电流量程范围连续校准，罗可夫斯基线圈具有极好的线性（<0.05%）
（2）完全隔离测量：与电源供应之间隔离过2KVrms，罗可夫斯基线圈绝缘达2KVpeak。加载4kVrms可在60秒钟内做快速测量
（3）安装方便，线圈柔软，线圈长度有三种规格300mm，500mm和700mm，也可以根据客户需要定制长度
（4）导线线长1m/2.5m，还可以根据客户需求定制

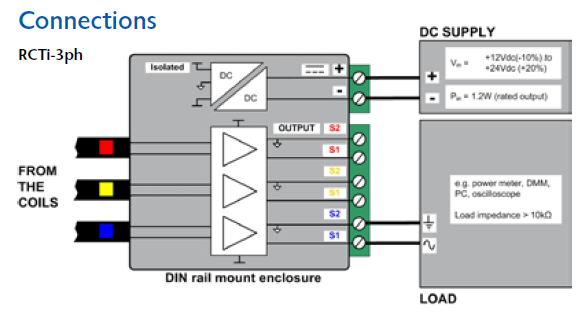

四、PEM探头连接示意图
五、技术参数
RCT系列类别
RCTi
额定电流(A)
250~100000
额定输出(FS)
5.0 (Vrms)
输出峰值(%FS)
150
输入电压(Vdc)
12-24
输入功率(W)
0.4
工作温度(°C)(设备) (线圈)
-5~+65-20~+80
3dB宽带(< 2000A)(Hz)≥2000A)
0.6~1M/600k 0.4+0.1度
精度
±1.0%
负载(KΩ)
>10.0
线圈长度(mm)
300, 500,700(可定制)
线缆长度(m)
1m，2.5m(可定制)
如果你有什么特别的参数要求可以联系我们：不同频率特殊的相位误差、特殊的导线或线圈长度、更高的电流或输出等级、特殊的频率响应等等。
六、符合的标准和：CE标准、EN61010:2001标准、通过ISO9001:2000、EMC EN61326
