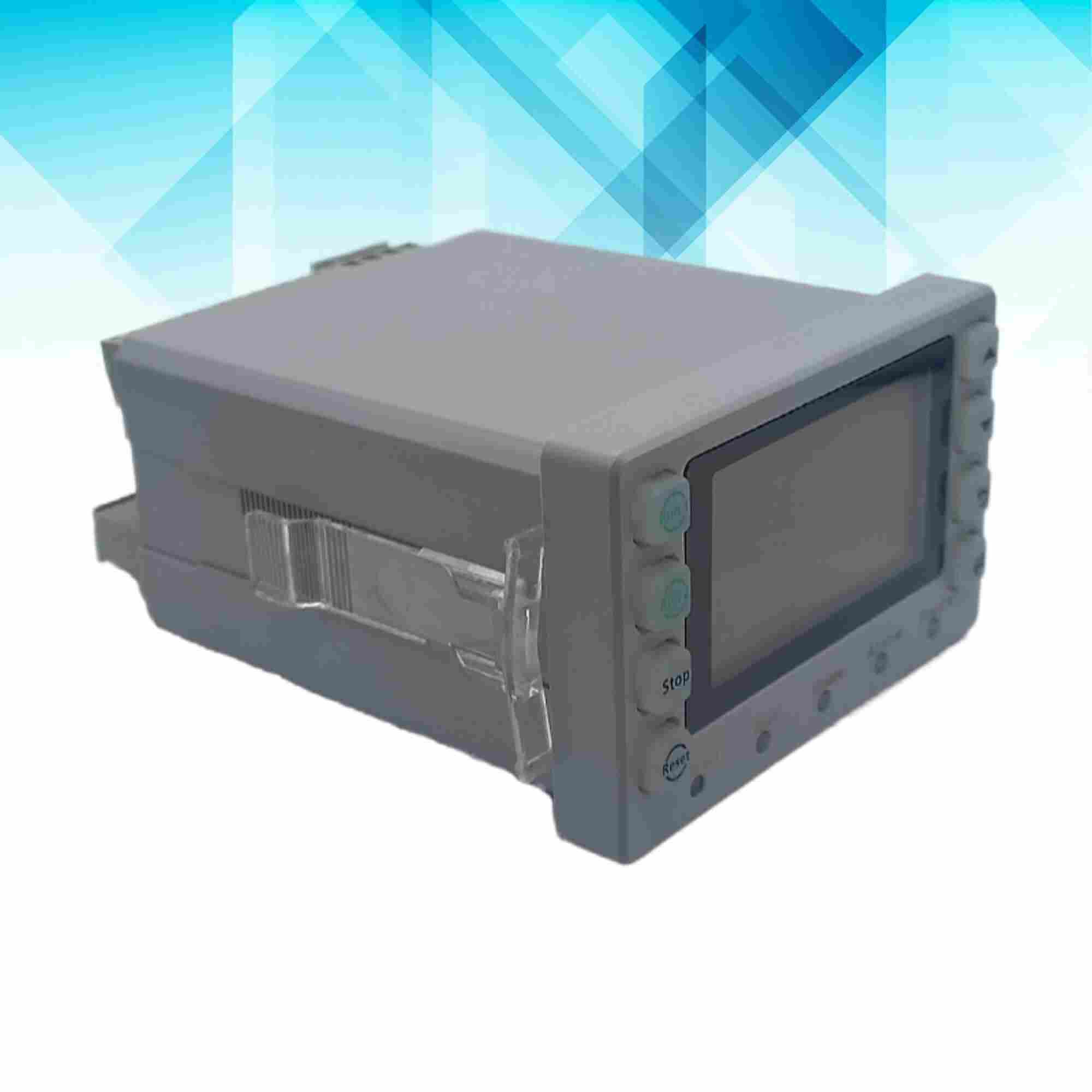

ST503M-A电动机保护器ST503M-A2022已更新舜高智能
发布时间：2022-11-03
江苏舜高智能*研发生产ST503M-A电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST503M-A电动机保护器产品介绍
取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避免了因电机过载、堵转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化MCC的理想选择。
电动机综合保护器采用*的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。稳定性好，长期工作无须维护。
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
ST503M-A电动机保护器功能特点
保护功能：短路、堵转、接地、不平衡、缺相、过载、欠载、过压、欠压、欠功率、tE时间保护、起动加速时等多种数字式保护功能。
控制功能：可提供4路可编程继电器输出，满足直接起动、双向起动、星、三角起动、自藕压降起动、电阻压降起动等起动方式。
扩展功能：R485通讯、4-20mA模拟量电流输出、晃电自起动、可编程开关量、PTC保护、有功功率、无功功率、三相电压、功率因数、模拟量输入保护等。
精度：三相电流精度优于1.0%，4-20mA电流输出精度优于0.3%FS，零序互感器技术参数：37.5mA/22mV。
ST503M-A电动机保护器技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
ST503M-A电动机保护器行业背景
断相保护断相保护是采用电压检测法或电流检测法取样和三相不平衡原理。由电子分立元件或集成电路构成。但在实际应用中电压的波动或网络负荷的不平衡，使电机的工作电压难以平衡。因此很容易误动，且只能在某种断相故障发生时动作，断相保护范围很小。综合保护、多功能保护综合保护是采取正序、负序、零序和过电流等方法检测线电流的变化原理，已由晶体管电路发展到集成电路、厚模电路或集成电路。除具有断相保护功能外，还具有过负荷、堵转、三相不平衡保护功能。但只能在某种断相和一定范围内过负荷故障时动作，它对通风不畅、环温过高、扫膛等故障无保护作用。有的综合保护还具有漏电保护以及故障指示和数码管（液晶）显示等功能。
