ST503E-G-25A马达保护器风机控制ST503E-G-25A2022已更新舜高智能
发布时间：2022-11-03
江苏舜高智能*研发生产ST503E-G-25A马达保护器风机控制，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！

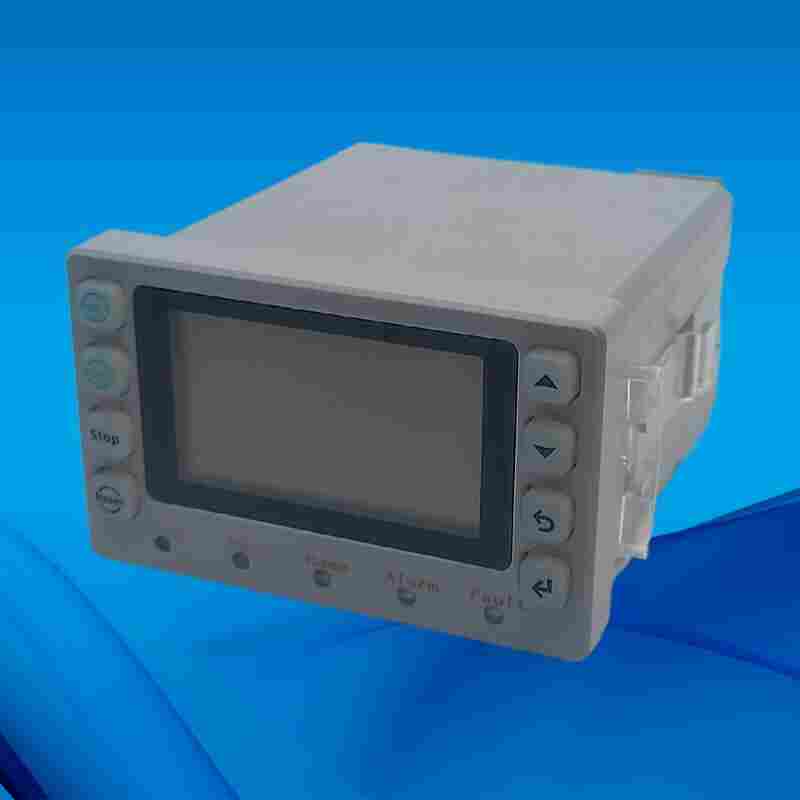

ST503E-G-25A马达保护器风机控制产品介绍
电动机综合保护器采用*的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。稳定性好，长期工作无须维护。
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
ST503E-G-25A马达保护器风机控制功能特点
1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、欠压。
3、显示功能：A、B、C 三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、远传功能：具有4~20mA 标准电流输出信号，20mA 对应设定的额定电流值。
5、通讯功能：通过RS485 串行通讯与计算机可构成256 台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动，停止控制等。
6、追忆功能：可存储近期电机所发生的三次故障原因，并可按移位键取出*一次电机发生的故障代号，再按一次显示前一次故障代号。
ST503E-G-25A马达保护器风机控制技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
ST503E-G-25A马达保护器风机控制行业背景
数字电子式电动机保护器（电机保护器）主要以单片机作为控制器，可实现电机的智能化综合保护，有的还具有远程通讯功能，可在PC机上实现对多达256台联网的电机实现在线综合监视与控制，在采样和整定精度方面有质的飞跃，可对采样信号进行软件非线性校正，并可实现真有效值计算，从而极大地降低了被测信号波形畸变的影响，真正实现了高精度采样，在整定方面采用数字设定，通过键盘由用户自行现场设定，不存在误差，还可为过载保护设置多条更科学的反时限曲线。因为采用了单片机就使得在相同硬件条件下集多种功能与一体的综合保护器的出现成为可能，例如，上海万谱*近研制*的SWJ2系列电动机保护器（电机保护器）就具有远程通讯、声光报警、过载、堵转、短路、漏电、欠流、故障记忆等多种功能，它采用交流采样技术、多点线性校正技术、量程自动切换技术，使其在1A-100A或10A-1000A的测量范围内都能保持很高的采样精度，在同类产品中处于地位。随着微电子技术的发展，电动机保护器（电机保护器）正朝着智能化，综合化，高精度，高可靠方向发展。
