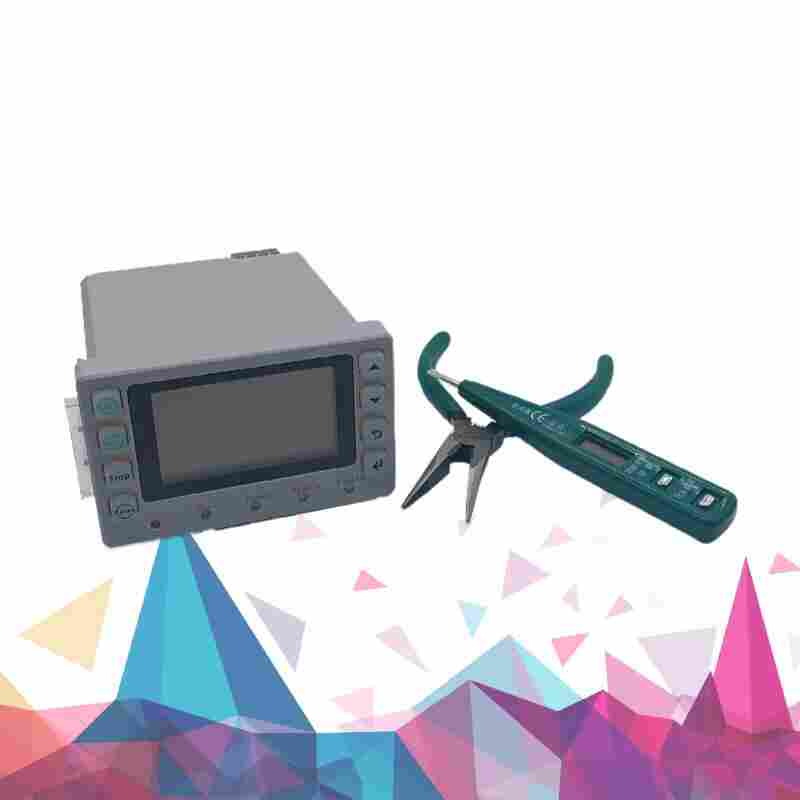

ST503F-H-6.3A电动机保护器ST503F-H-6.3A2022已更新舜高智能
发布时间：2022-11-03
江苏舜高智能*研发生产ST503F-H-6.3A电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST503F-H-6.3A电动机保护器产品介绍
智能电动机保护器，是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护，测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
ST503F-H-6.3A电动机保护器功能特点
系统采用宽温、低功耗工业级芯片，更适合于工业现场使用。
软件、硬件及电磁兼容性三个方面协同设计，产品具有很强的抗干扰能力和很高的可靠性，特别适合于工业现场使用。
ST503F-H-6.3A电动机保护器技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
ST503F-H-6.3A电动机保护器行业背景
国外部分电机保护控制概况：国外研制电机保护控制装置较早，生产规模较大，*生产和种类齐全的应是美国、德国和韩国。韩国的产品主要有交流与直流电机保护继电器（EOCT、S3、SE、ST、AR、SI、DSL、DDT、TIT、3ST、3E、4F、GE、EGR、DG、DGR、SDDR、EECLH)、数显式智能型保护器、电压型保护器等各种型号60余种规格。主要保护功能有电网、电动机、发电机的断相、过载、欠载、三相不平衡、逆相、堵转、漏电、接地、短路等。其特点有保护器自身温度补偿、指示运行、检测负荷率、提示报警、记忆故障原因和数据、通信、与计算机联网、同时监测96台电动机不仅能保护电路和电动机，还可以利用速断功能保护机械设备,还具有调整精度高、动作准确、体积小、外形美观等优点。美国的主要产品有电子型保护继电器、热敏电阻保护继电器、电子型保护系统、智能控制器等各种型号，数十种规格。主要保护功能有断相、堵转、过载、欠载、不对称、相序、接地、短路、温度等其特点有自身温度补偿、脱扣指示、通信、起动时间监控、每小时限数起动。还具有起动转矩控制、软起动、限流起动、全压起动、软停止、泵控制、智能电机制动、预置低速、低速制动、准确停止、双斜率起动、斜坡软起动、突跳软起动、过载欠载测试、早期故障诊断、计量等功能较理想地实现了智能监测与保护控制。德国的主要产品是电子型温度保护器和系列微机综合保护器。该系列保护器主要功能有电流、电压、频率、负荷、接地等和自动重合闸、故障录波等功能它集保护、控制、监测于一体。
