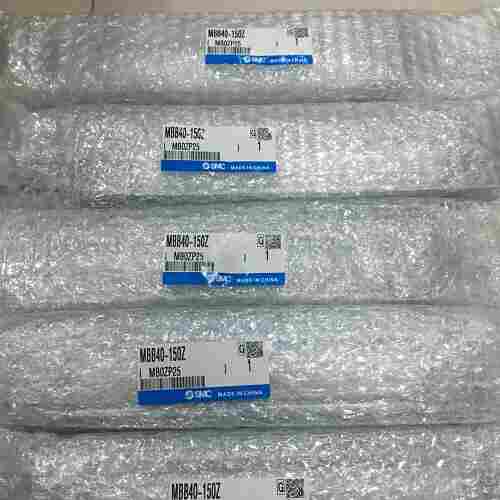

性能参数SMC方形气缸MBB40-150Z
特性一览:
质量：减小10％(ø50-100行程)。
变更了杆侧缸盖和无杆侧缸盖的形状，质量减小。
・4面均可安装小型磁性开关。
・磁性开关安装槽安装有防尘条。
采用长方形活塞，宽度与其他MB系列相同，却可实现2倍的输出力
・全长：缩短47％※(335mm→179mm)
使用压力 0.7MPa※1）
使用压力 0.05MPa
环境温度及
使用流体温度 5~60℃
给油 无需（不给油）
使用活塞速度 50~500mm/s※1）
・重量：减轻20％※(1500g→1200g)
※与现行产品串联型气缸-XC12（2倍输出力）ø40, 50行程的气缸相比
・4个面上均可安装小型磁性开关（拉杆安装）
・采用无需调节的气缓冲装置
・缸盖形状不易积留异物
行程长度的允许差 ＋2.00 mm
缓冲 不可调整气缓冲+垫缓冲
接管口径 Rc1/8
行程 50~250mm（每25st）
安装形式 无（仅基本型）
允许动能 2.0J
动作方式 单杆双作用型
保证耐压力 1.0MPa
产品型号l
V111-5LZ
SY7320-5GD-02
VSA3135-04
MSQB100A
SV2100-5FU-T-C6
AR22P-270AS
AQ340F-06-00
SY7120-5G-02
AW60-10BE1-R-B
VHS50-10A-BS-R
EH11R10G
AFF22C-F06C
AMG550C-F06BC
AR50-F06E-B
SY3320-5GZ-M5
CXSM25-40
MDBB80-350Z
MDBB63-50Z
SMC电磁阀，型号VFS5310-4E-06
CDQ2D40-30DMZ-W-M9NL
CDQ2A80-75DMZ
SY9220-5DZ-C10
